Aufgaben für das Bedienpersonal 5.5.2 Funktionen des WPC5 Funktionen am Stationsrechner ( SR703.xx) Bedienungsanleitung SIPLACE WPC5/WPC6 49 Aktionen – Ausgewähltes Flä chenmagazin Vollsetzen Bestätigt, dass das Fläc hen…

Aufgaben für das Bedienpersonal

Funktionen am Stationsrechner (SR703.xx) 5.5.2 Funktionen des WPC5

48 Bedienungsanleitung SIPLACE WPC5/WPC6

5.5.2.3

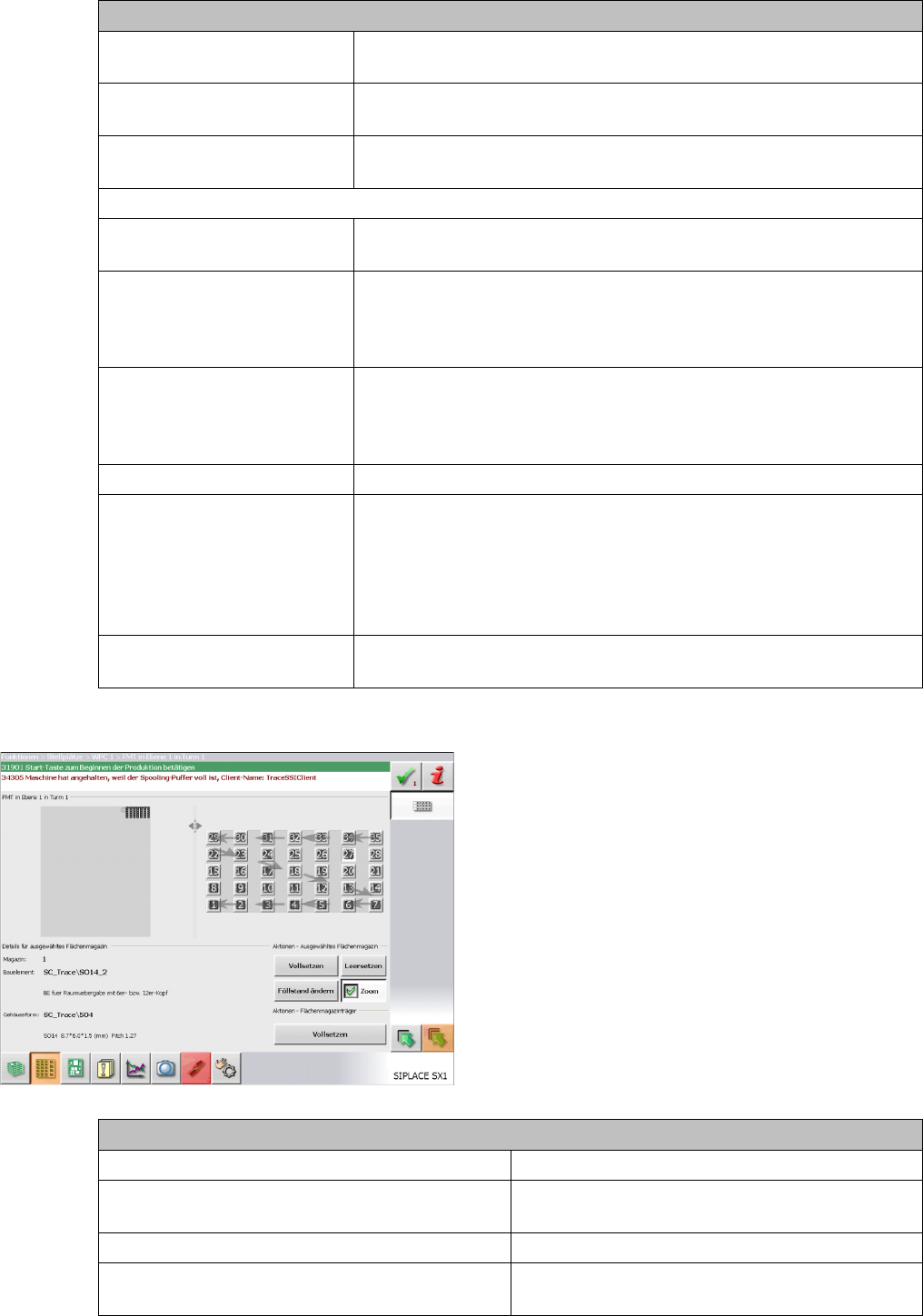

5.5.2.3 Rüstung "WPC"

Rüstung "WPC"

Funktionen

Hubachse in Serviceposition

fahren

Fährt die Hubachse zu der Position, an der Servicearbeiten am WPC

durchgeführt werden können.

Zuführachse in Servicepositi

on fahren

Fährt die Zuführachse zu der Position, an der Servicearbeiten am

WPC durchgeführt werden können.

In Transportposition fahren Fährt den WPC in eine definierte Transportstellung, so dass er gefahr

los transportiert werden kann.

Funktionen

Referenzlauf Fährt je nach Auswahl die Hub- und Zuführachse in eine definierte Po

sition.

Nachfüllposition Startet nach Auswahl im Aufklappmenü die Maschinenfunktion zum

Anfahren der Nachfüllposition für den gesamten WPC. Es wird in die

Position gefahren, in der die Flächenmagazinträger aller Ebenen aus

getauscht werden können.

Belegungsprüfung Startet die Maschinenfunktion zur Überprüfung der Magazinträger.

Anschließend wird die Lage der Flächenmagazin-Träger (Ebene) an

gezeigt. Fehlen Magazinträger, die laut Rüstung vorhanden sein

müssten, wird dies auch angezeigt.

Funktionen - Ebene

Ebene bereitstellen... Öffnet ein Dialogfenster zur Auswahl der Ebene, in der sich der zu

wechselnde Flächenmagazinträger befindet. Nach dem Bestätigen

der Auswahl mit Übernehmen wird die Maschinenfunktion zum Bereit

stellen der Ebene gestartet. Dabei fährt die Hubachse die ausgewählte

Ebene in die Position der Zuführachse und der zu wechselnde

Flächenmagazinträger wird dann in die Bereitstellposition geschoben.

Erweiterte Funktionen... Schaltet die Bildschirmanzeige zur zuletzt angezeigten Detailansicht

des WPC um.

Details für das ausgewählte Flächenmagazin

Magazin Nr. des ausgewählten Flächenmagazins.

Bauelement Bezeichnung des im Flächenmagazin gerüsteten

Bauelementes.

Gehäuseform Bezeichnung der Gehäuseform.

Fehlerliste (wird nur angezeigt, wenn ein Fehler

aufgetreten ist)

Kurzbeschreibung eines Fehlerfalles für das be

troffene Flächenmagazin.

Aufgaben für das Bedienpersonal

5.5.2 Funktionen des WPC5 Funktionen am Stationsrechner (SR703.xx)

Bedienungsanleitung SIPLACE WPC5/WPC6 49

Aktionen – Ausgewähltes Flächenmagazin

Vollsetzen Bestätigt, dass das Flächenmagazin vollständig

mit Bauelementen aufgefüllt wurde.

Leersetzen Bestätigt, dass das Flächenmagazin entleert wur

de.

Füllstand ändern Setzt die Anzahl der Bauelemente im

Flächenmagazin:

Markieren Sie zunächst in der Darstellung des

Flächenmagazins das Bauelement, bis zu dem

das Flächenmagazin gefüllt ist und drücken Sie

anschließend die Schaltfläche.

Zoom Vergrößerte Darstellung.

Aktionen –Flächenmagazinträger

Vollsetzen Bestätigt, dass alle Flächenmagazine des

Flächenmagazinträgers vollständig aufgefüllt wur

den.

Aufgaben für das Bedienpersonal

Funktionen am Stationsrechner (SR703.xx) 5.5.3 Optionen

50 Bedienungsanleitung SIPLACE WPC5/WPC6

5.5.3

5.5.3 Optionen

Optionen

In der Ansicht WPC haben Sie die Möglichkeit die Option FiFo- Abholstrategie zu aktivieren.

FiFo steht für "First in - First out". In diesem Zusammenhang bedeutet das „Was zuerst gerüstet wurde

wird zuerst für die Bestückung in der Maschine bereitgestellt.“

Nachfolgend sind die Unterschiede bei ein- und ausgeschalteter Abholstrategie FiFo erklärt:

Legende

1. Der WPC ist mit sechs Magazinträgern mit gleichen Bauelementen gerüstet.

2. Es werden nacheinander aus dem Turm die Magazinträger 1, 2 und 3 bereitgestellt und die Bauele

mente bestückt.

3. Die leeren Magazinträger 1, 2 und 3 wurden durch das Bedienpersonal mit den gleichen Bauelemen

ten aufgefüllt und der WPC5 vollgesetzt.

4. Ist die FiFo-Abholstrategie eingeschaltet, dann wird nun Magazin 4 bereitgestellt. Der WPC5 macht

da weiter, wo er vorher aufgehört hat. Die weitere Reihenfolge ist dann 4, 5, 6, 1, 2, 3.

5. Ist die FiFo-Abholstrategie ausgeschaltet, dann wird nun Magazin 1 bereitgestellt. Der WPC5 sieht

nur den vollgesetzten Turm und fängt wieder von vorne an. Die weitere Reihenfolge ist dann 1, 2, 3,

4, 5, 6.
