Aufstellen und Inbetriebnahme WPC von 900 auf 930mm Höhe verste llen 4.2.4 Abdocken des WPC5/WP C6 40 Bedienungsanleitung SIPLACE WPC5/WPC6

Aufstellen und Inbetriebnahme

4.2.4 Abdocken des WPC5/WPC6 WPC von 900 auf 930mm Höhe verstellen

Bedienungsanleitung SIPLACE WPC5/WPC6 39

► Drehen Sie die Verstellschrauben aus, bis der WPC auf den Klötzen aufliegt.

► Drehen Sie die vier Konterschrauben durch das Untergestell hindurch an das Oberteil wieder ein.

▪ Bei 900mm Höhe beträgt der Abstand 20mm.

▪ Für 930mm Höhe muss der Abstand 50mm betragen.

Mit Hilfe von vier Distanzklötzen (je 50mm Höhe) (1) kann

das Verstellen auf 930mm vereinfacht werden.

► Legen Sie die vier Distanzklötze ein. Achten Sie dar

auf, dass die Klötze genug Spiel haben um sie später

wieder entfernen zu können.

HINWEIS

Verstellschraube

Die Verstellschraube darf nicht zu weit herausgedreht werden, sie muss ebenfalls aufliegen.

Aufstellen und Inbetriebnahme

WPC von 900 auf 930mm Höhe verstellen 4.2.4 Abdocken des WPC5/WPC6

40 Bedienungsanleitung SIPLACE WPC5/WPC6

Aufgaben für das Bedienpersonal

Bedien- und Anzeigeelemente

Bedienungsanleitung SIPLACE WPC5/WPC6 41

5 Aufgaben für das Bedienpersonal

Aufgaben für das Bedienpersonal

5.1

5.1 Bedien- und Anzeigeelemente

Bedien- und Anzeigeelemente

An der Rückseite des Wafflepack Changer befinden sich der Hauptschalter und der NOT-HALT-Taster.

Hauptschalter in Stellung AUS

Der Hauptschalter trennt die drei Phasen U, V und W vom Netz.

Hauptschalter in Stellung EIN

Nach dem Einschalten des Hauptschalters liefert die Stromversorgung die für den Betrieb des Waffle

pack Changer benötigten Spannungen.

NOT-HALT-Taster

Beim Drücken des NOT-HALT-Tasters wird die Stromversorgung für die Hub- und Zuführachse unter

brochen und die gesamte Anlage gestoppt.

WARNUNG

Lebensgefährliche Spannungen

Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten der Stromversorgung

noch lebensgefährliche Spannungen:

- Einspeiseklemmen

- Netzfilter

- Kabelanschlussklemmen des Hauptschalters

Unsachgemäßer Umgang mit diesen Automaten kann deshalb zu Tod oder schwerer

Körperverletzung sowie erheblichem Sachschaden führen.

► Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften

(insbesondere DIN EN 60 204, Teil 1) bzw. die Vorschriften Ihres Landes.

► Nur entsprechend qualifiziertes und geschultes Personal darf die Schutzabdeckungen des

Wafflepack Changer öffnen.

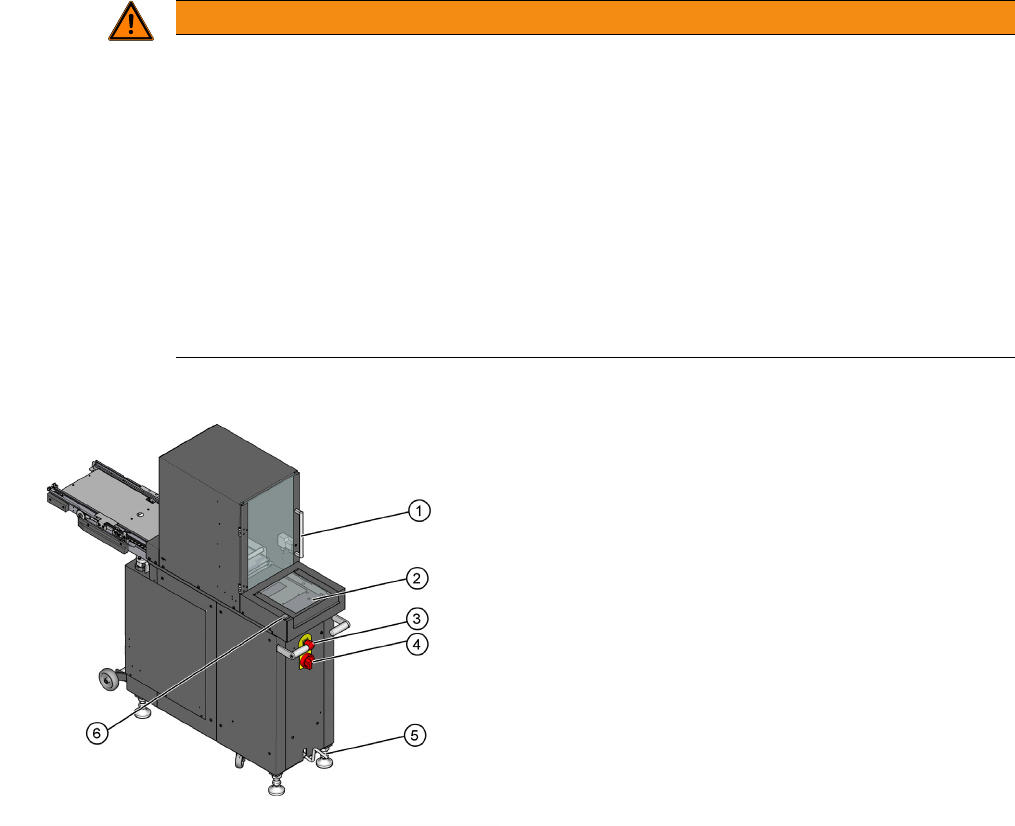

1. Schutztüre zum Magazinspeicher

2. Klappe zum Beladen des Non-Stop Moduls

(nur bei WPC6)

3. NOT-HALT-Taster

4. Hauptschalter

5. Kurbel zum Anheben oder Absenken des

Fahrgestells

6. Start Taster Non-Stop Modul (nur bei WPC6)
