Aufgaben für das Bedienpersonal
Funktionen am Stationsrechner (SR704.xx) 5.6.4 Ansicht "Non-Stop" Funktion
54 Bedienungsanleitung SIPLACE WPC5/WPC6
5.6.4
5.6.4 Ansicht "Non-Stop" Funktion
Ansicht "Non-Stop" Funktion

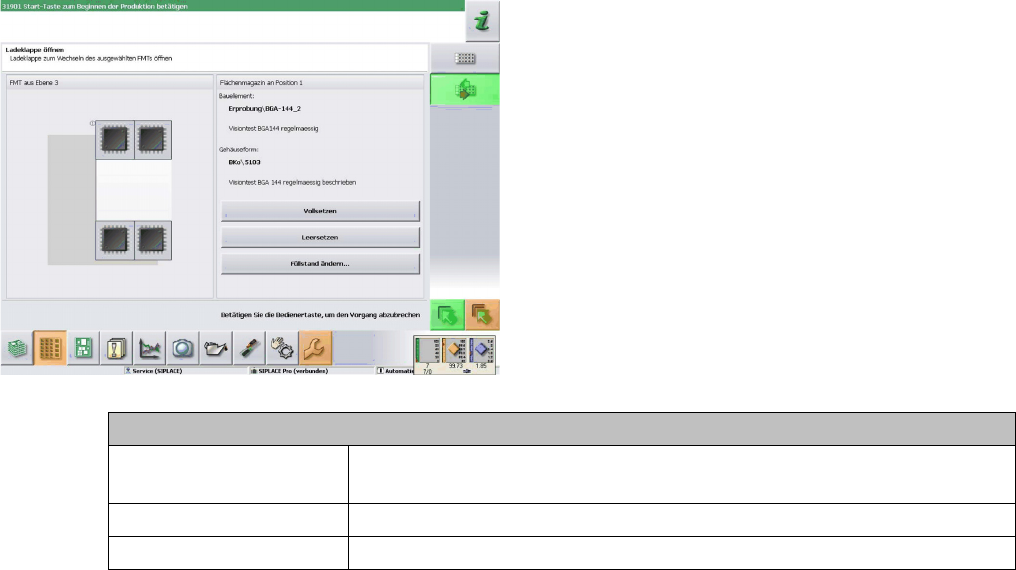

Details Flächenmagazin
Vollsetzen Bestätigt, dass das Flächenmagazin vollständig mit Bauelementen
aufgefüllt wurde.
Leersetzen Bestätigt, dass das Flächenmagazin entleert wurde.
Füllstand ändern… Setzt die Anzahl der Bauelemente im Flächenmagazin.
Aufgaben für das Bedienpersonal
5.6.5 Ansicht "WPC Details" Funktionen am Stationsrechner (SR704.xx)
Bedienungsanleitung SIPLACE WPC5/WPC6 55
5.6.5
5.6.5 Ansicht "WPC Details"
Ansicht "WPC Details"

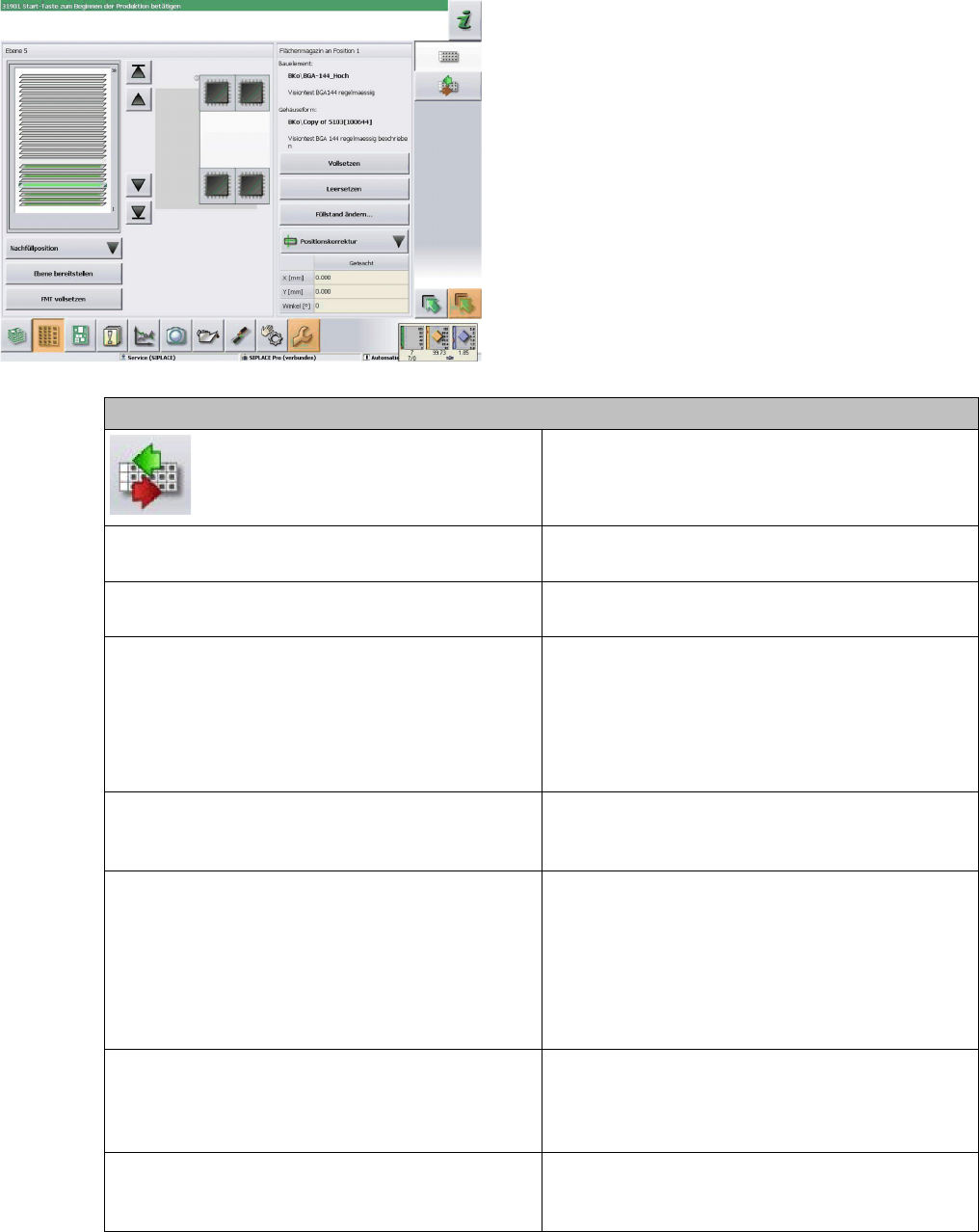

Aktionen – ausgewähltes Flächenmagazin
Öffnet ein Dialogfeld, in dem Aktionen mit den
Non-Stop Modul durchgeführt werden können.
Vollsetzen Bestätigt, dass das Flächenmagazin vollständig
mit Bauelementen aufgefüllt wurde.
Leersetzen Bestätigt, dass das Flächenmagazin entleert wur
-
de.
Füllstand ändern Setzt die Anzahl der Bauelemente im
Flächenmagazin:
Markieren Sie zunächst in der Darstellung des
Flächenmagazins das Bauelement, bis zu dem
das Flächenmagazin gefüllt ist und drücken Sie
anschließend die Schaltfläche.
Positionskorrektur… (nur ab Bedienebene „Service“ aktivierbar). Startet
ein Dialogfeld zur manuellen Korrektur der BE-Ab
-
holposition.
Nachfüllposition In Nachfüllposition fahren: Fährt in die Position, in
der die Flächenmagazinträger aller Ebenen aus
-
getauscht werden können. Aus dem WPC können
keine Bauelemente mehr abgeholt werden.
Nachfüllposition beenden: Fährt den kompletten
WPC wieder in die Bearbeitungsstellung. Es
können wieder Bauelemente abgeholt werden.
Ebene bereitstellen Die Hubachse fährt die ausgewählte Ebene in die
Position der Zuführachse und der
Flächenmagazinträger wird in die Bereitstellpositi
-
on geschoben.
FMT vollsetzen Bestätigt, dass alle Flächenmagazine des
Flächenmagazinträgers vollständig mit Bauele
-
menten aufgefüllt wurde.
Aufgaben für das Bedienpersonal
Funktionen am Stationsrechner (SR704.xx) 5.6.6 Einzelfunktionen
56 Bedienungsanleitung SIPLACE WPC5/WPC6
5.6.6
5.6.6 Einzelfunktionen
Einzelfunktionen
► Klicken Sie in der Symbolleiste der Grundansicht das Symbol für die Funktion Einzelfunktionen…
an.
► Wählen Sie die Ansicht Einzelfunktionen > Subsysteme > WPC.
Funktionen
Hubachse in Serviceposition
fahren
Fährt die Hubachse zu der Position, an der Servicearbeiten am WPC
durchgeführt werden können.
Zuführachse in Servicepositi
-
on fahren
Fährt die Zuführachse zu der Position, an der Servicearbeiten am
WPC durchgeführt werden können.
Ladeachse in Serviceposition
fahren
Fährt die Ladeachse des Non-Stop Moduls zu der Position, an der Ser
-
vicearbeiten durchgeführt werden können.
In Transportposition fahren Fährt den WPC in eine definierte Transportstellung, so dass er gefahr
-
los transportiert werden kann.
Funktionen
Referenzlauf Fährt je nach Auswahl die Hub- und Zuführachse in eine definierte Po
-
sition.
Nachfüllposition Startet nach Auswahl im Aufklappmenü die Maschinenfunktion zum
Anfahren der Nachfüllposition für den gesamten WPC. Es wird in die
Position gefahren, in der die Flächenmagazinträger aller Ebenen aus
-
getauscht werden können.
Belegungsprüfung Startet die Maschinenfunktion zur Überprüfung der Magazinträger.
Anschließend wird die Lage der Flächenmagazin-Träger (Ebene) an
-
gezeigt. Fehlen Magazinträger, die laut Rüstung vorhanden sein
müssten, wird dies auch angezeigt.
Funktionen - Ebene
Ebene bereitstellen... Öffnet ein Dialogfenster zur Auswahl der Ebene, in der sich der zu
wechselnde Flächenmagazinträger befindet. Nach dem Bestätigen
der Auswahl mit Übernehmen wird die Maschinenfunktion zum Bereit
-
stellen der Ebene gestartet. Dabei fährt die Hubachse die ausgewählte
Ebene in die Position der Zuführachse und der zu wechselnde
Flächenmagazinträger wird dann in die Bereitstellposition geschoben.
Erweiterte Funktionen... Schaltet die Bildschirmanzeige zur zuletzt angezeigten Detailansicht
des WPC um.
