Aufgaben für das Bedienpersonal 5.6.3 Ansicht "WPC" Funktionen am Stationsrechner (SR704.xx) Bedienungsanleitung SIPLACE WPC5/WPC6 53 5.6.3 5 . 6 . 3 A n s ic h t " W P C " Ansicht "WPC" Fun…
Aufgaben für das Bedienpersonal
Funktionen am Stationsrechner (SR704.xx) 5.6.2 Funktionen des WPC5/WPC6
52 Bedienungsanleitung SIPLACE WPC5/WPC6
5.6.2
5.6.2 Funktionen des WPC5/WPC6
Funktionen des WPC5/WPC6
► Klicken Sie in der Symbolleiste der Grundansicht das
Symbol (1) für die Funktion Förderer, Stellplätze…
an.
► Klicken Sie das Symbol (2). Die Bedienoberfläche
wird auf die Ansicht Funktionen > Stellplätze > WPC
umgeschaltet.
► Klicken Sie das Symbol (3) für den WPC5/WPC6 auf
dem jeweiligen Stellplatz (hier Stellplatz 1) an.
Die Ansicht Funktionen > Stellplätze > WPC für den
gewählten Stellplatz wird angezeigt.
HINWEIS
WPC-Symbol
Das Symbol für den WPC5/WPC6 auf dem jeweiligen Stellplatz wird nur angezeigt, wenn dort
ein WPC5/WPC6 vorhanden ist.
HINWEIS
Grundansicht
Wenn eine Rüstung für einen WPC5/WPC6 vorhanden ist, wird diese in der Grundansicht in
der Abbildung für den jeweiligen WPC5/WPC6 symbolisch dargestellt.
Wenn Sie darauf klicken, wird die Ansicht WPC sofort für den WPC5/WPC6 auf dem gewählten
Stellplatz geöffnet.
Aufgaben für das Bedienpersonal
5.6.3 Ansicht "WPC" Funktionen am Stationsrechner (SR704.xx)
Bedienungsanleitung SIPLACE WPC5/WPC6 53
5.6.3

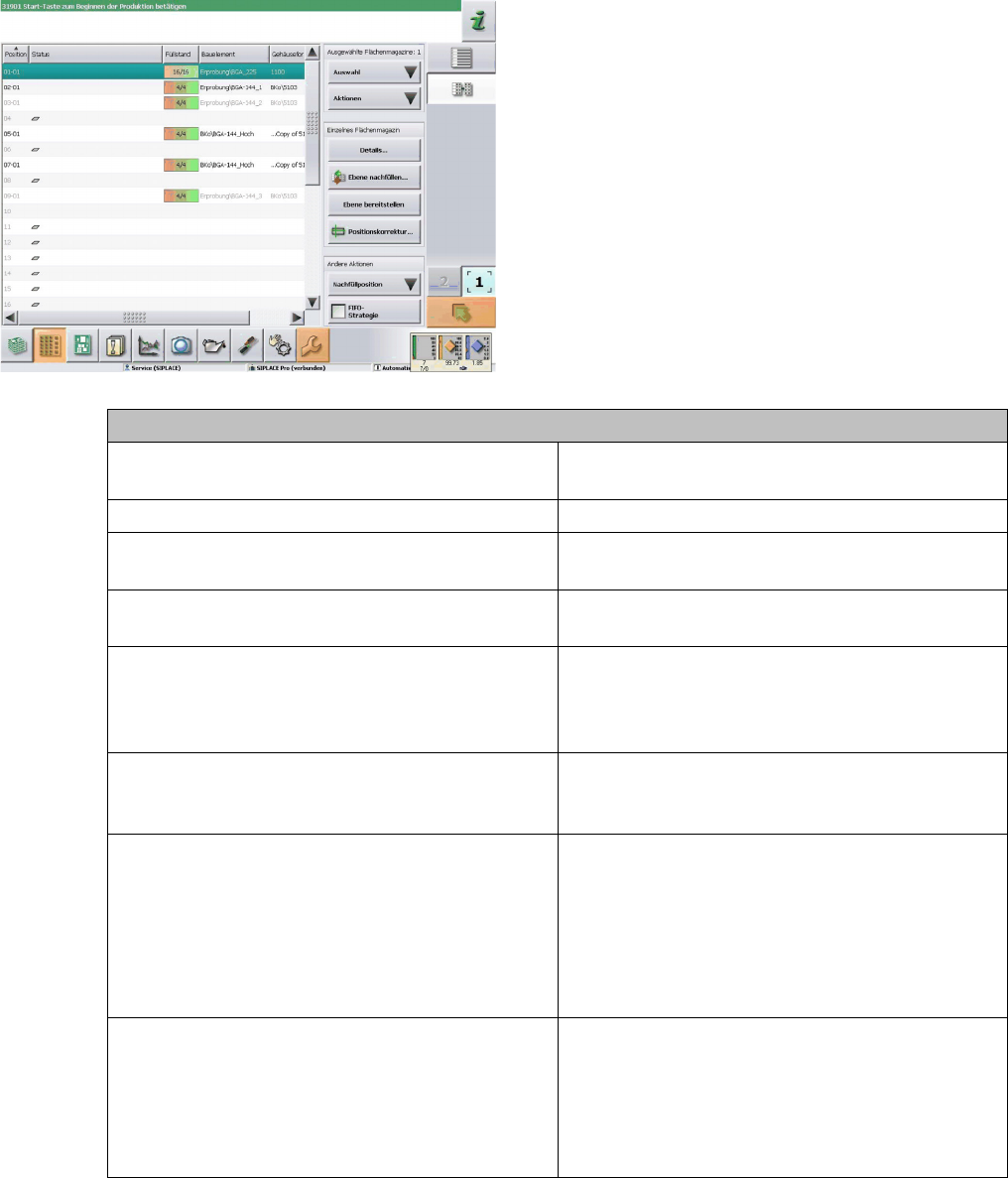

5.6.3 Ansicht "WPC"
Ansicht "WPC"
Funktionen
Auswahl Ermöglicht das Auswählen von
Flächenmagazinen.
Aktionen Auswahl verschiedener Aktionen.
Details… Öffnet ein Dialogfeld, in dem Sie die Daten für das
ausgewählte Flächenmagazin anpassen können.
Ebene nachfüllen… Öffnet ein Dialogfeld, in dem Aktionen mit den
Non-Stop Modul durchgeführt werden können.
Ebene bereitstellen Die Hubachse fährt die ausgewählte Ebene in die
Position der Zuführachse und der
Flächenmagazinträger wird in die Bereitstellpositi
-
on geschoben.
Positionskorrektur… (nur ab Bedienebene „Service“ aktivierbar). Startet
ein Dialogfeld zur manuellen Korrektur der BE-Ab
-
holposition.
Nachfüllposition In Nachfüllposition fahren: Fährt in die Position, in
der die Flächenmagazinträger aller Ebenen aus
-
getauscht werden können. Aus dem WPC können
keine Bauelemente mehr abgeholt werden.
Nachfüllposition beenden: Fährt den kompletten
WPC wieder in die Bearbeitungsstellung. Es
können wieder Bauelemente abgeholt werden.
FIFO-Strategie Aktiviert: Sobald von einem Flächenmagazin auf
einer Ersatzspur einmal abgeholt wurde, wird es
komplett geleert, bevor wieder auf die eigentliche
Spur zurückgegriffen wird.
Deaktiviert: Die Bauelemente werden verfahrwe
-
goptimiert abgeholt.
Aufgaben für das Bedienpersonal
Funktionen am Stationsrechner (SR704.xx) 5.6.4 Ansicht "Non-Stop" Funktion
54 Bedienungsanleitung SIPLACE WPC5/WPC6
5.6.4
5.6.4 Ansicht "Non-Stop" Funktion
Ansicht "Non-Stop" Funktion
Details Flächenmagazin
Vollsetzen Bestätigt, dass das Flächenmagazin vollständig mit Bauelementen
aufgefüllt wurde.
Leersetzen Bestätigt, dass das Flächenmagazin entleert wurde.
Füllstand ändern… Setzt die Anzahl der Bauelemente im Flächenmagazin.
