QA表 机种 确认方法 1. 将治具放在右侧LM 导轨上，在其上面设置带有千分表的磁力表架，与左侧的LM滑块固定。 2. 将千分表抵住右侧LM 导轨的基准面（内侧）并移动X轴装置，确认全行程中平直度为20μm 。 • 右侧LM导轨对左侧LM导轨的平行度：20 μm 调整方法 1. 按上述工序安装千分表。 进行调整时，用来固定基准侧（前侧）LM 导轨的第1颗螺丝应处于固定状态。 2. 调整到LM 导轨全行程中的平行度为20μm。 Ｙ坐标有…

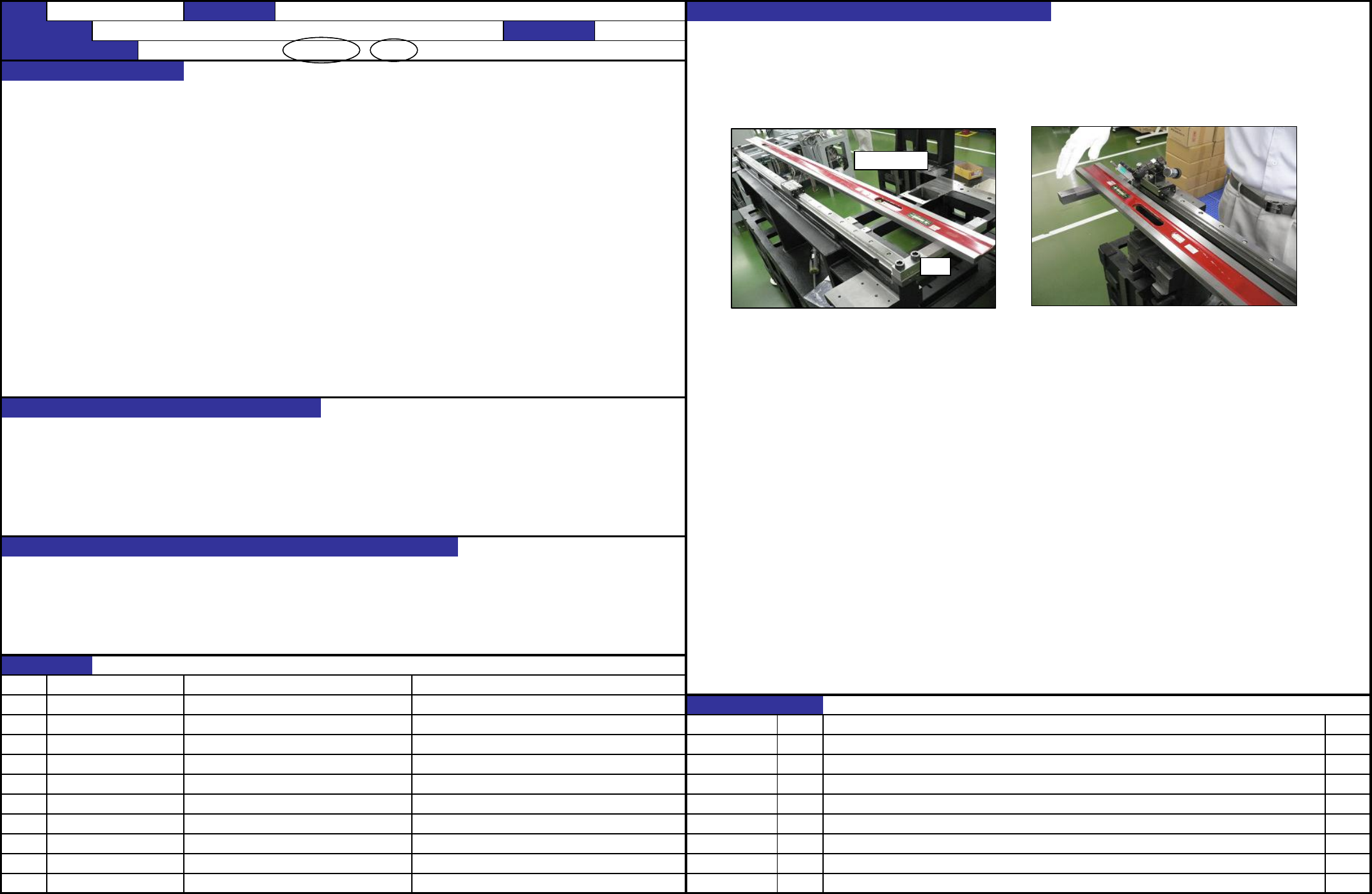

QA表
机种
确认方法
1. 安装治具，在其上面放工字平尺。
2. 在LM导轨的滑块上设置带有千分表的磁力表架。
• 左侧LM导轨的平直度：20μm 3. 安装工字平尺，使得LM导轨两端的千分表值为“0”。
4. 确认LM导轨的全行程中平直度为20μm。
调整方法
1. 按上述工序安装工字平尺。
2. 调整到LM导轨全行程中的平直度为20μm。
Ｙ坐标有关Ｘ坐标位置的偏斜，影响Ｘ方向的贴装精度。
与Ｙ轴ＬＭ导轨所受的負荷有关，严重影响到Ｙ轴ＬＭ导轨的损坏或寿命的降低。
１．贴装精度（Ｘ方向）的恶化
２．Ｙ方向移动时发生异常声音
３．Ｙ轴ＬＭ导轨损坏及寿命降低
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
'13.02.01 新設
40098046 Y_LM_GUIDE_XL
日期
40106039 Y_LM_GUIDE_L
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称
Y轴LM导轨的平直度、平行（1）
编制日期 2013/2/1
JM-20 装置名称
XY装置
确认方法及调整方法（故障处理方法）
治具
工字平尺
【2】-3
QA表
机种
确认方法
1. 将治具放在右侧LM导轨上，在其上面设置带有千分表的磁力表架，与左侧的LM滑块固定。
2. 将千分表抵住右侧LM导轨的基准面（内侧）并移动X轴装置，确认全行程中平直度为20μm。
• 右侧LM导轨对左侧LM导轨的平行度：20μm
调整方法
1. 按上述工序安装千分表。
进行调整时，用来固定基准侧（前侧）LM导轨的第1颗螺丝应处于固定状态。
2. 调整到LM导轨全行程中的平行度为20μm。
Ｙ坐标有关Ｘ坐标位置的偏斜，影响Ｘ方向的贴装精度。
与Ｙ轴ＬＭ导轨所受的負荷有关，严重影响到Ｙ轴ＬＭ导轨的损坏或寿命的降低。
１．贴装精度（Ｘ方向）的恶化
２．Ｙ方向移动时发生异常声音
３．Ｙ轴ＬＭ导轨损坏及寿命降低
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
'13.02.01 新設
40098046 Y_LM_GUIDE_XL
日期
40106039 Y_LM_GUIDE_L
变更履历
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能名称
Y轴LM导轨的平直度、平行（2）
编制日期 2013/2/1
JM-20 装置名称
XY装置
冶具
【2】-4
QA表
机种
确认方法
1．确认从石定盤(治具底面)至X_LM导块上面切削部分的高度是否已是208±0.05mm。
在装配治具上，从框架头安装面至X_LM导块上面之切削面的高度为163mm
调整方法
1．将高度规对齐JIG_MASTER的上面切削部分，取208±0.05mm的值。
贴装精度的直角偏斜
＊基准位置在反侧也相同
１．贴装精度的直角偏斜
２．从LM导轨发出异音及LM导轨损坏
３．贴装精度恶化，吸附率降低
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
'13.02.01 新設
日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
2．在 X轴框架两端之下使用千斤顶，将千斤顶的高度调整到基准与
X_LM导块上面切削部分的距离为163mm，于轴的两端在基准与
导块之距离达163mm之处正式旋紧螺丝。
功能作用（规格调整值的意义）
功能名称
X轴框架的高度调整
编制日期 2013/2/1
JM-20 装置名称
XY装置
确认方法及调整方法（故障处理方法）
调整高度用的千斤顶
163mm
基准
前侧
后侧
LM导块上面切削部分
石定盤
JIG_MASTER
【2】-5
