QA表 机种 支撑基板的背面 １．拧松高度调节螺母，把Ａ尺寸调整到适当高度，然后拧紧固定。 １．销高度 ： ９６ｍｍ±0.1mm １．ＢＵ台上面～基板下面的高度调整 １．高时 ： ＢＵ销碰基板（基板损坏，弯曲等） 低时 ： ＢＵ销到达不了基板。 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ JM-20 装置名称 传送 确认方法及调整方法（故障处理方法） 编制日期 2013/2/1 质量保证类别 功能 ・ 安全性 / 可靠…
QA表
机种
１．把传感器配件和传感器的间隙（下图）调整成规格值。
１．安装在ＢＵ台上的传感器配件和ＢＵ原点传感器的间隙（Ｙ方向）为
1.0～1.9（目标1.5mm）
１．确实地检测原点
１．ＢＵ台原点复位时，不能检测原点，ＢＵ台超过最下点（机械止动器）。
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
'13.02.01 新設
40137322 BU ORG SENSOR ASM
日期
40136833 BU_SENSOR_BRACKET
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 BU台的高度位置识别（原点传感器） 编制日期 2013/2/1
JM-20 装置名称 传送 确认方法及调整方法（故障处理方法）
1.0～1.9（目标1.5mm）
【11】-16
QA表
机种
支撑基板的背面

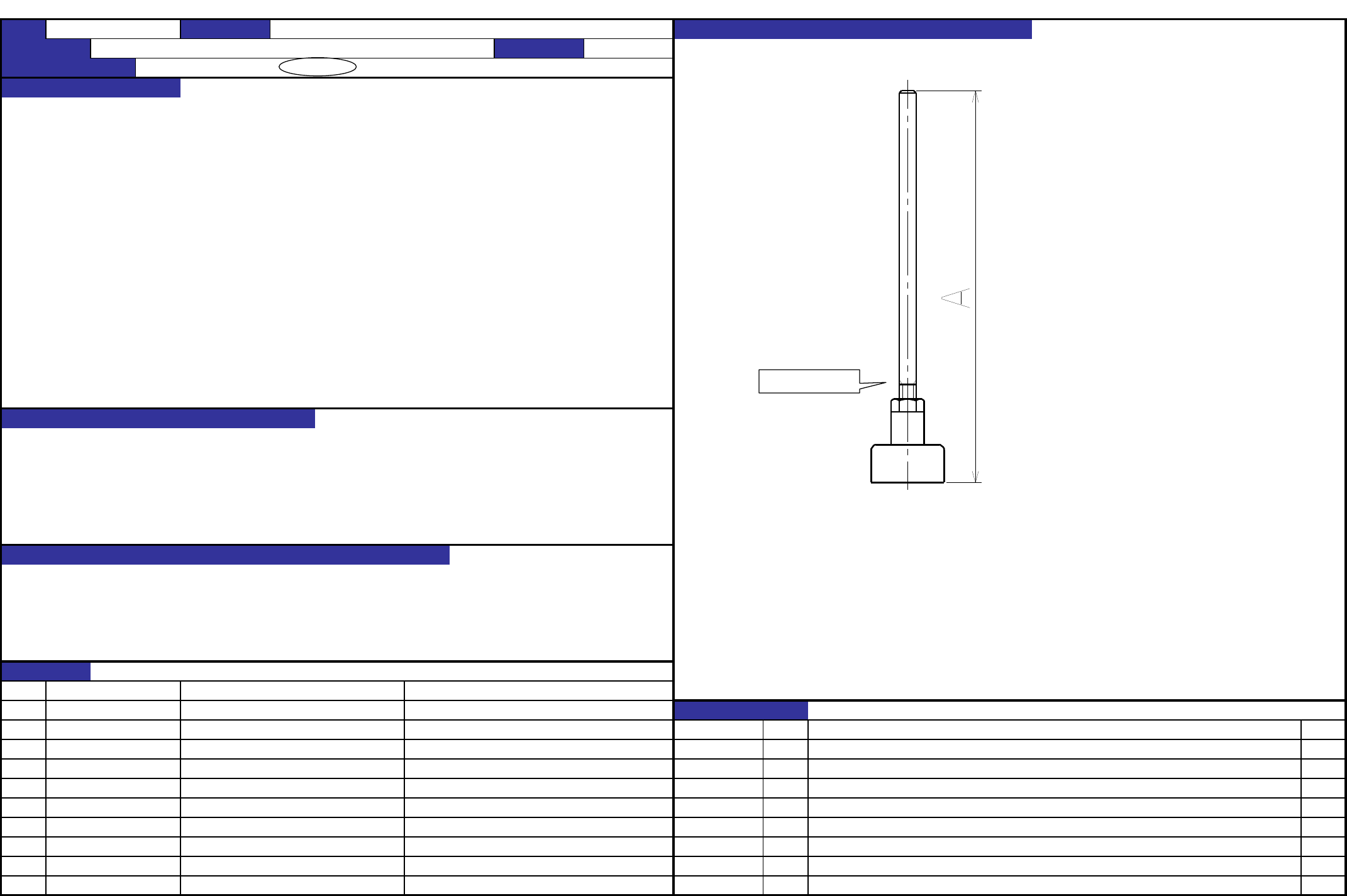

１．拧松高度调节螺母，把Ａ尺寸调整到适当高度，然后拧紧固定。
１．销高度 ： ９６ｍｍ±0.1mm
１．ＢＵ台上面～基板下面的高度调整
１．高时 ： ＢＵ销碰基板（基板损坏，弯曲等）
低时 ： ＢＵ销到达不了基板。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JM-20 装置名称 传送 确认方法及调整方法（故障处理方法）
编制日期 2013/2/1
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
功能名称
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
E20217150A0 后备销组件
变更履历
货号 品名 有关质量特性
内容
'13.02.01 新設
日期
调整用螺母
【11】-17
QA表
机种
检测中心销的插入
１．在传感器环销下降规格值(Ａ尺寸）的状态，拧松调节螺丝，上下移动传感器架
把Ｔ・ＰＩＮ传感器调整为ＯＮ。
１．基准销下降１．５（0/-0.5）ｍｍ的状态，传感器OＮ。
１．中心销不能进入基准孔。
１．中心销不能进入基准孔，基板位置不正确，贴装偏斜。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JM-20 装置名称 传送 确认方法及调整方法（故障处理方法）
功能名称 编制日期 2013/2/1
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40002122 Ｔ．ＰＩＮ ＳＥＮＳ ＡＳＭ
变更履历
货号 品名 有关质量特性
内容
E2147721000 传感器支架Ｌ '13.02.01 新設
E2148721000 传感器支架Ｒ
日期
SL6030692TN SCREW
调整螺丝
传感器架
T.PIN传感器
