QA表 机种 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 预想故障（应规格调整值不良而发生的故障） 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 质量特性(规格调整值) 请确认板支架的凸出量为 0.8mm以下。 如果变成了0.8mm以上，要从新加工0.7～1.5的倒角。 功能作用（规格调整值的意义） 功能名称 板支架 编制日期 2013/2/1 JM-20 装置名称 供料装置 确认方法及调整方法…
QA表
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
'13.02.01 新設
日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）

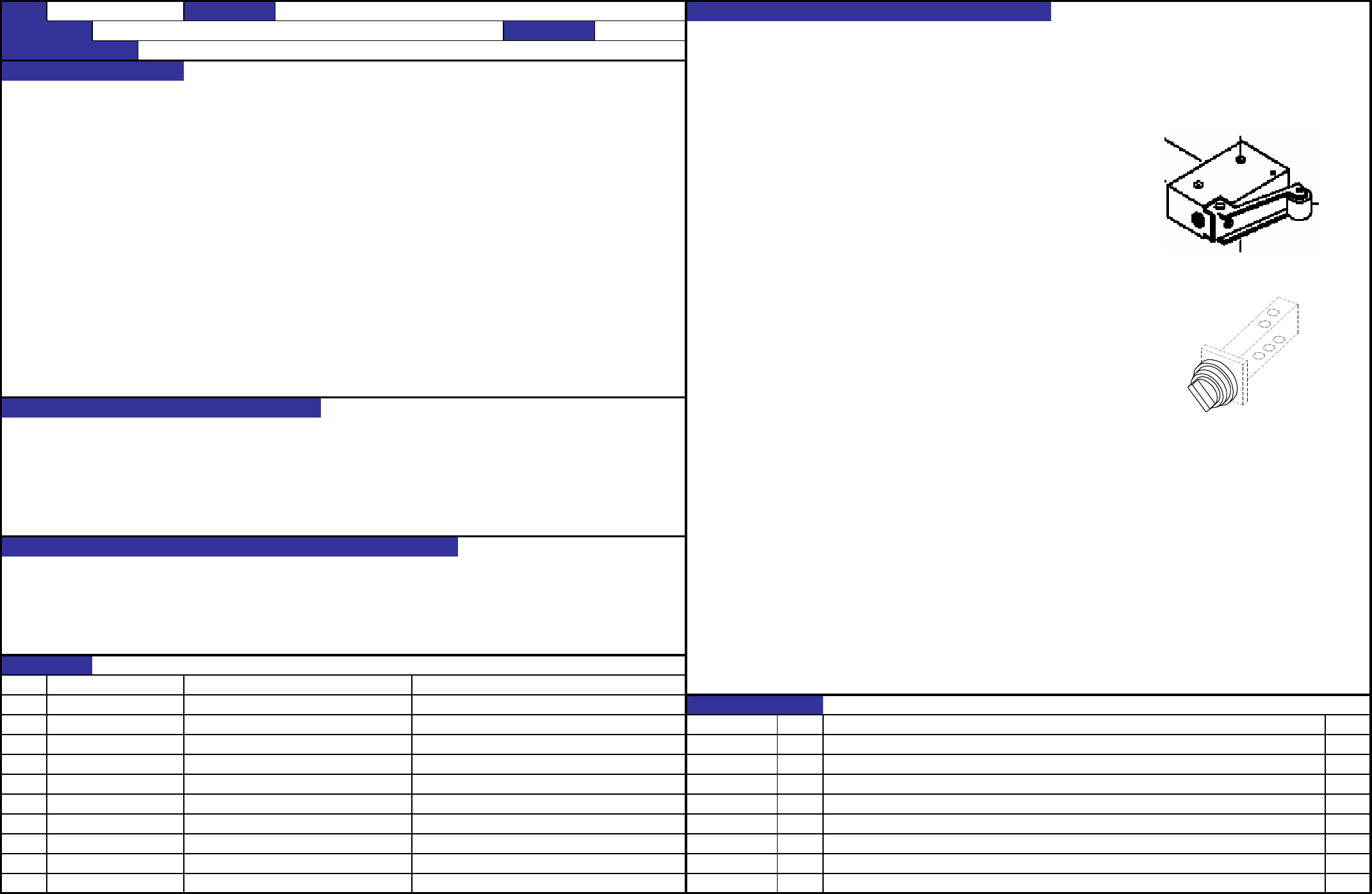

功能名称 供料器缸筒 编制日期 2013/2/1
JM-20 装置名称 供料装置 确认方法及调整方法（故障处理方法）
供料器缸筒的上升时间：调整为3.2～3.5秒
供料器缸筒的下降时间：调整为2～2.5秒
左右之差为0.1秒以内
供料器上升下降速度的稳定化
过持时：过紧货降低压力，降低供料能力
过快时：上升芯片跳起
１．用工具等将左右的机械操纵阀的阀杆关闭。
２．在未放供料器的状态下，启动选择器（ON）。
３．用秒表或调整工具等，一面对供料器升降机从开始
上升至上升到底的瞬间进行确认，一面用速度控制器
进行调整。
４．关掉选择器（OFF），下降到底的瞬间也以同样方法
进行调整。
５．调整后，用锁定螺母将速度控制器的旋钮固定，
然后再次检查３．４．的项目。
【10】-6
QA表
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)

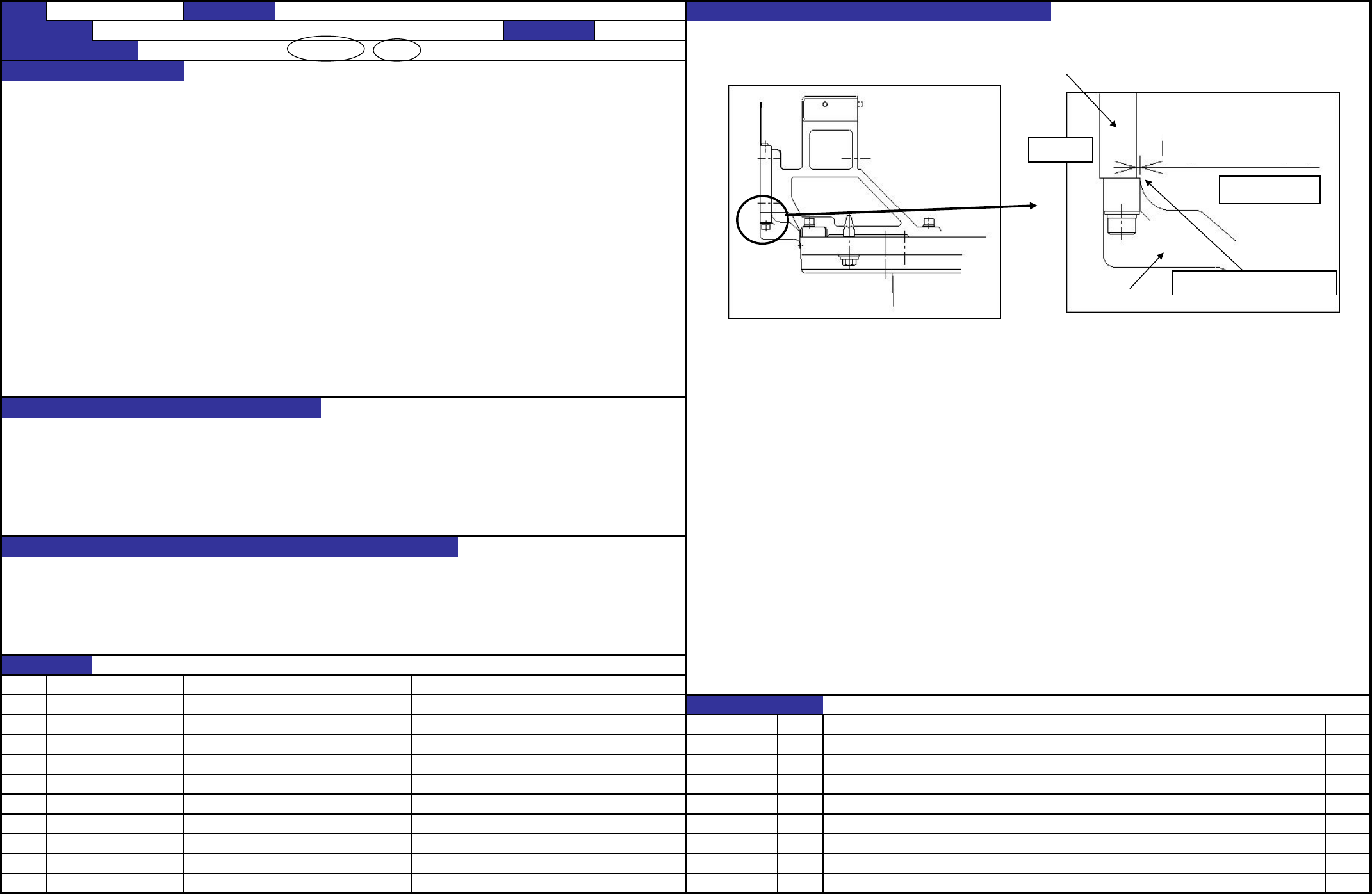

请确认板支架的凸出量为0.8mm以下。
如果变成了0.8mm以上，要从新加工0.7～1.5的倒角。
功能作用（规格调整值的意义）
功能名称 板支架 编制日期 2013/2/1
JM-20 装置名称 供料装置 确认方法及调整方法（故障处理方法）
对象元件
变更履历
货号 品名 有关质量特性
内容
'13.02.01 新設
日期
关于板支架的凸出量，确认为0.8mm以下。
进给动作的稳定化
凸出量为0.８以上时，供料器（FTF32）的顶推杆会搁到板支架上，发生进给故障
机器侧
供料器安装侧
板支架
固定板
※这一部分进行倒角加工。
0.8mm以下
【10】-7
QA表
机种
机械式台架上面～传感器上面尺寸
（左右之差在0.1mm以下）
・机器内侧
120.8±0.1mm
・机器外侧
121.8±0.1mm
检测送料器上盖是否打开松动。
检测送料器上部的贴装头动作范围内有无异物。
合准位置过高的情况：头部损坏
合准位置过低的情况：不能进行生产
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
'13.02.01 新設
日期
变更履历
货号 品名 有关质量特性
对象元件
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
2013/2/1
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)

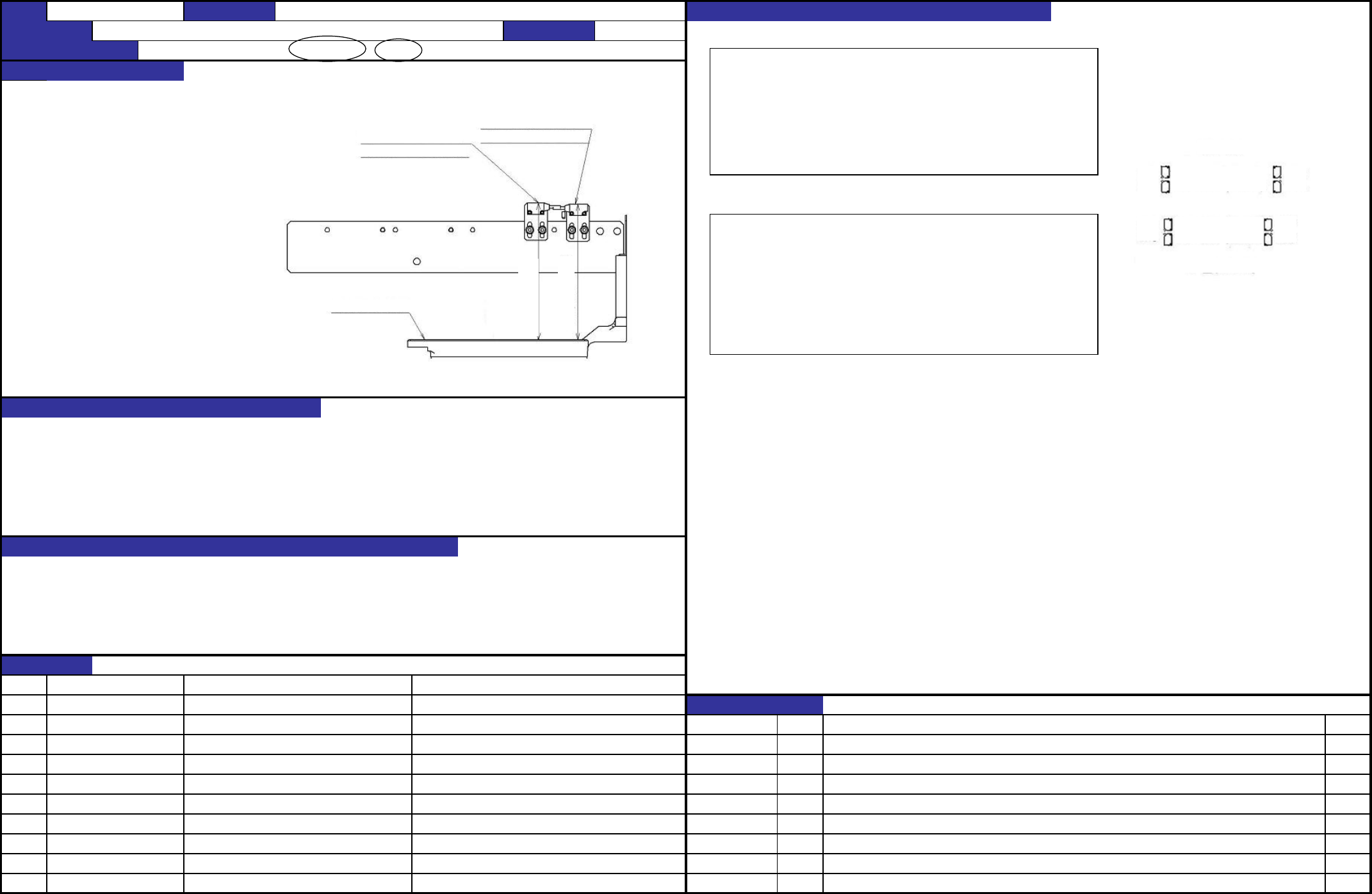

功能名称 送料器浮起传感器的高度（机械式专用） 编制日期
JM-20 装置名称 送料器浮起传感器 确认方法及调整方法（故障处理方法）
（送料器浮起（机械式）传感器（机器外侧）的调整工序）
①把散件送料器设定在送料器的左·中·右，确认传感器不OFF。
②把NF32送料器设定导与③同样的位置，打开上盖，在10mm以内的位置确认传感
器是否为OFF。
③把NF16送料器（有锁定·改造版）设定到与①同样的位置，用拨杆打开上盖，
确认传感器是否OFF。
④以上的操作之后，如果确认了散件·NF32·NF16，则操作结束。
（送料器浮起（机械式）传感器（机器内侧）的调整工序）
①把NF12（无锁定）设定在送料器的左·中·右，打开前盖，确认传感器OFF。※打
开前盖传感器也不OFF时，线安装位置的Y方向偏斜，请拧松传感器的安装螺丝，前后
移动调整。
②把NF16送料器（有锁定·改造版）设定到与①同样的位置，进行与①同样的操作，
确认窗阿尼OFF。※前盖打开，传感器也不OFF时，线安装位置的Y方向偏斜，请拧松
传感器安装螺丝，前后移动进行调整。
③以上的操作之后，如果确认了NF12·NF16，则操作结束。
送料器浮起传感器
送料器浮起传感器
（机械式，机器外侧）
（机械式，机器内侧）
机械式台架上面
121.8±0.1mm
120.8±
受光
投光
送料器浮起(机械式外侧)
送料器浮起(机械式内侧)
受光
投光
投光
投光
受光
前侧
后侧
送料器浮起(机械式外侧)
送料器浮起(机械式内侧)
受光
【10】-8
