第3章 EPU设置

3-17

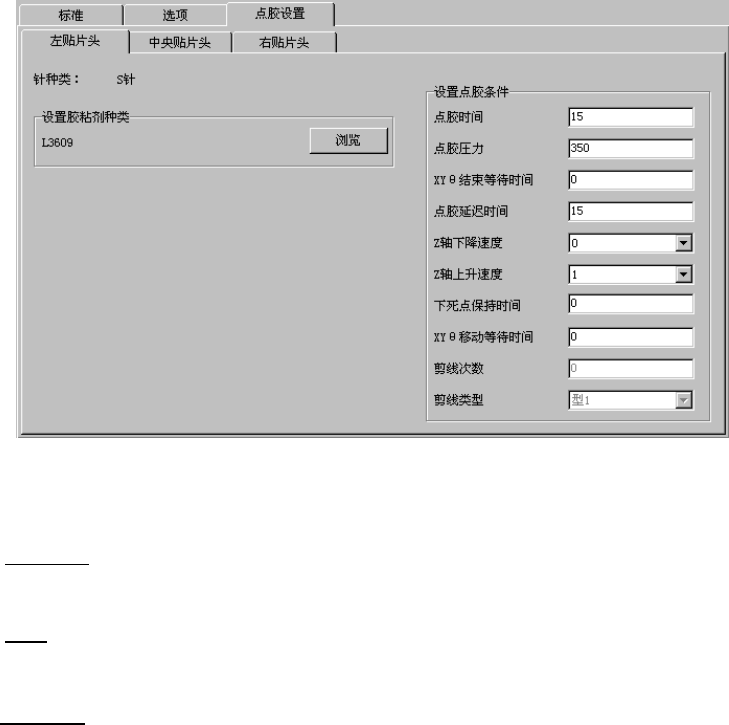

图3-7-12 点胶设置

· 标准项目

在相应站台上显示标准设备（单元）安装状况。

· 选项

在相应站台上显示可根据选项安装的设备（单元）。

・点胶设置

在相应站台上显示所设置的各点胶头的针种类、胶粘剂种类、点胶条件。

第3章 EPU设置

3-18

表 3-7-2-1 KD-2077 的设置项目

项目设置内容备注

标

准

贴片头

左贴片头

中央贴片头

右贴片头

用单选框选择“使用･不使用”。

选择针种类的可选框。

・未设置

・ CS针

・ S针

・ CM针

・ M针

・ HL针

・ L针

・ LL针

・ XL针

・选项针1

・选项针2

・选项针3

・选项针4

・选项针5

・选项针6

・选项针7

・选项针8

・选项针9

・选项针10

・选项针11

・选项针12

OCC 用单选框选择“使用･不使用”。

坏板标记读入器

通过设备状况的选择框设定，

选择“使用･不使用”的单选框。

自动调整基板宽度设备

左点胶头剩余量检测

中央点胶头剩余量检测

右点胶头剩余量检测

试胶单元

点胶确认

用单选框选择“使用･不使用”。

试胶单元项目选择为「未安

装」或者｢不使用｣，则点胶

确认项目显示为灰色，无法

进行设置。

（下页继续）

第3章 EPU设置

3-19

胶粘剂种类的设置

按下浏览，在列表框中选择所需

的文件。

点

胶

条

件

设

置

点胶时间在编辑框输入。

点胶压力

在编辑框输入。

X-Y-θ结束等待时间在编辑框输入。

点胶延迟时间

在编辑框输入。

Z轴下降速度

选择复选框。

Z轴上升速度选择复选框。

下死点保持时间

在编辑框输入。

X-Y-θ移动等待时间在编辑框输入。

切胶动作次数

在编辑框输入。

切胶动作类型选择可选框。

注意事项

如果已经变更了针种类、胶粘剂种类时，点胶条件设置显示默认值。

点胶条件因针种类、胶粘剂种类的不同而存在差异。

使用时，请尽量不要变更点胶时间和点胶压力以外的项目。
