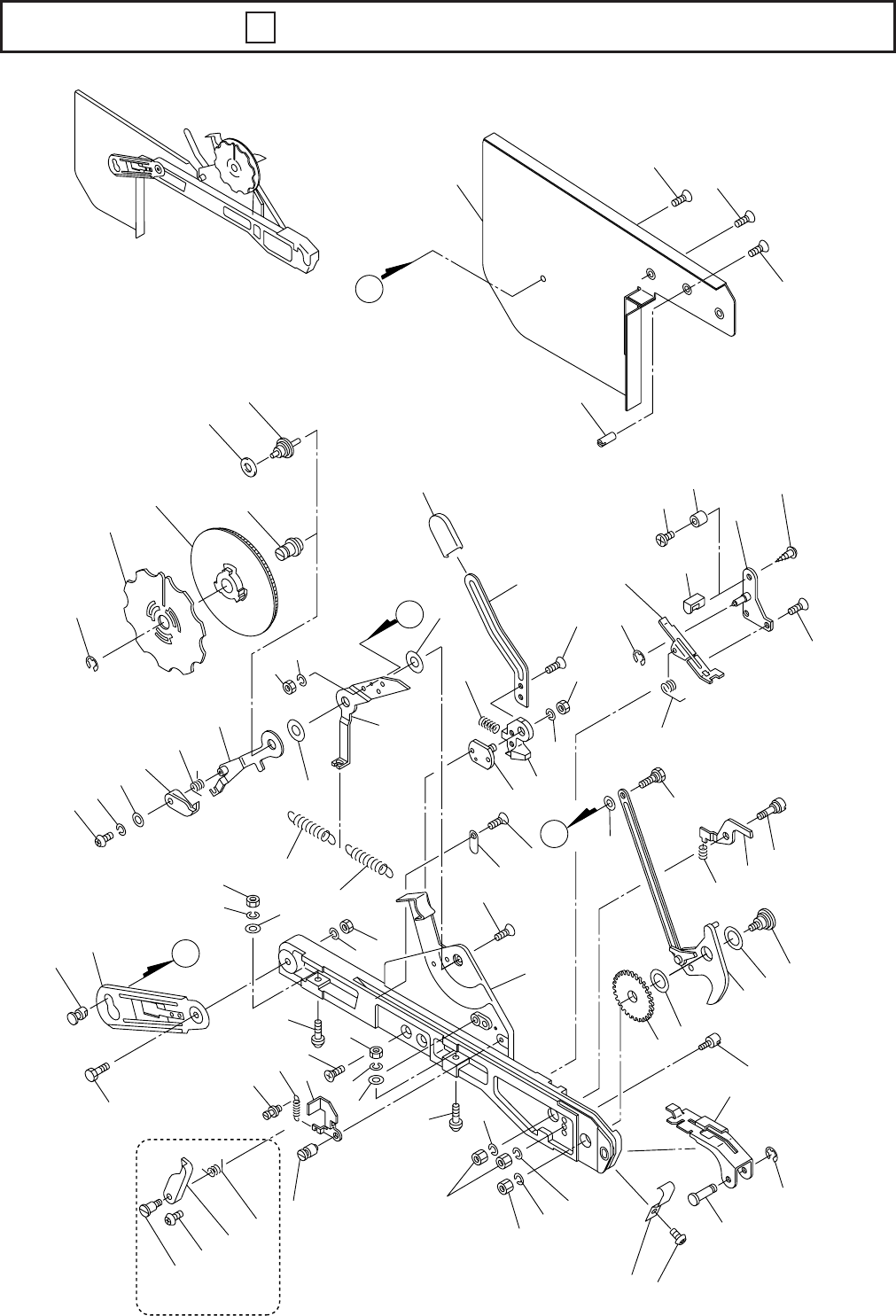

11-1 パーツカセット(12mm × 8E)φ 178 Parts Cassette(12mm × 8E) φ 178 11 GAK-1208/E100 B B Ver.A-C A A 16 5-3 109 101 107 108 106 100 107 106 108 101 112 107 111 103 108 106 106 108 7 116 27 104 115 102 3-3 117 114 107 32 114 103…
パーツカセット(12mm×4E)φ381
Parts Cassette(12mm ×4E) φ381
10
GAK-1204/E300
10-6E
11-1
パーツカセット(12mm×8E)φ178
Parts Cassette(12mm × 8E) φ178
11
GAK-1208/E100
B
B
Ver.A-C
A
A
16
5-3
109
101
107
108
106
100
107
106
108
101
112
107
111
103
108
106
106
108
7
116
27
104
115
102
3-3
117
114
107
32
114
103
112
109
102
105
1-2
4-2
9
15
29
4-2
5
5-2
18
2-2
2-1
22
2
20
21
4-1
32
19
17
14
23
6
28
8
30
113
11
31
3
3-2
3-1
5-1
13
4-1
4
24
1-1
103
103
102
50
24-2
24-1
10
1
12
5-22
5-21
25
110
26
パーツカセット(12mm×8E)φ178
Parts Cassette(12mm ×8E) φ178
11
GAK-1208/E100
11-2
リールｼｬﾌﾄ
1 4-702-859-05 Shaft,reel 2
リールホルダー(SS)組立
1-1 X-4700-251-1 Holder(SS)Ass'y,Reel 1
ﾃｰﾌﾟｶﾞｲﾄﾞｼｬﾌﾄ
1-2 4-702-866-01 Shaft,Tape Guide A∼E 1
ﾒｲﾝｼｬｰｼ(ｶｼﾒ)組立
2 X-4700-049-2 Chassis(Riveting)Ass'y,Main A∼F 1
ﾒｲﾝｼｬｰｼ(ｶｼﾒ)組立
X-4700-049-3 Chassis(Riveting)Ass'y,Main G∼ 1
位置決めﾋﾟﾝ
2-1 4-702-691-02 Pin,Positioning 1
位置決め偏心ﾋﾟﾝ
2-2 4-702-692-02 Pin,Eccentric Positioning 1
クランプﾋﾟﾝ組立
3 X-4700-018-2 Pin Ass'y,Clamp 1
ｸﾗﾝﾌﾟﾚﾊﾞｰｶﾞｲﾄﾞAss'y
3-1 X-4700-102-1 Guide Ass'y,Clamp lever 1
クランプブロック
3-2 4-702-755-01 Block,Clamp 1
Uナット
3-3 4-702-739-01 Nut,U 1 M5
Fuji Seimitsu
巻取りﾚﾊﾞｰ組立
4 X-4700-019-2 Lever Ass'y,Take-up 1
リール爪 A∼C 2
4-1 4-702-752-05 Claw,Reel D∼ 1
ﾘｰﾙ爪ねじりｺｲﾙﾊﾞﾈ A∼C 2
4-2 4-702-717-02 Spring,Torsion,Reel Claw D∼ 1
ｶﾊﾞｰﾋﾟﾝ組立
5 X-4700-048-1 Pin Ass'y,Cover 1
ﾃｰﾌﾟ押え組立
5-1 X-4700-052-1 Retainer Ass'y,Tape 1
ﾄｯﾌﾟﾃｰﾌﾟｶﾞｲﾄﾞｼｬﾌﾄ
5-2 4-702-857-01 Top Tape Guide Shaft A∼B 1
ﾛｰﾗｰﾋﾟﾝ
5-21 4-708-519-01 Pin,Roller C∼ 1
ﾛｰﾗｰ
5-22 4-708-518-01 Roller C∼ 1
ﾃｰﾌﾟ押えﾈｼﾞｺｲﾙﾊﾞﾈ
5-3 4-702-860-01
Spring,Torsion,Tape Retainer 1
