パーツカセット(24mm × 8E)φ 381 Parts Cassette(24mm × 8E) φ 381 16 GAK-2408/E300 16-2 リールｼｬﾌﾄ 1 4-714-809-31 Shaft,reel 2 リールホルダー(L)組立 1-1 X-4700-257-1 Holder(L)Ass'y,Reel 1 ﾃｰﾌﾟｶﾞｲﾄﾞｼｬﾌﾄ 1-2 4-702-831-01 Shaft,Tape Guide A…
16-1

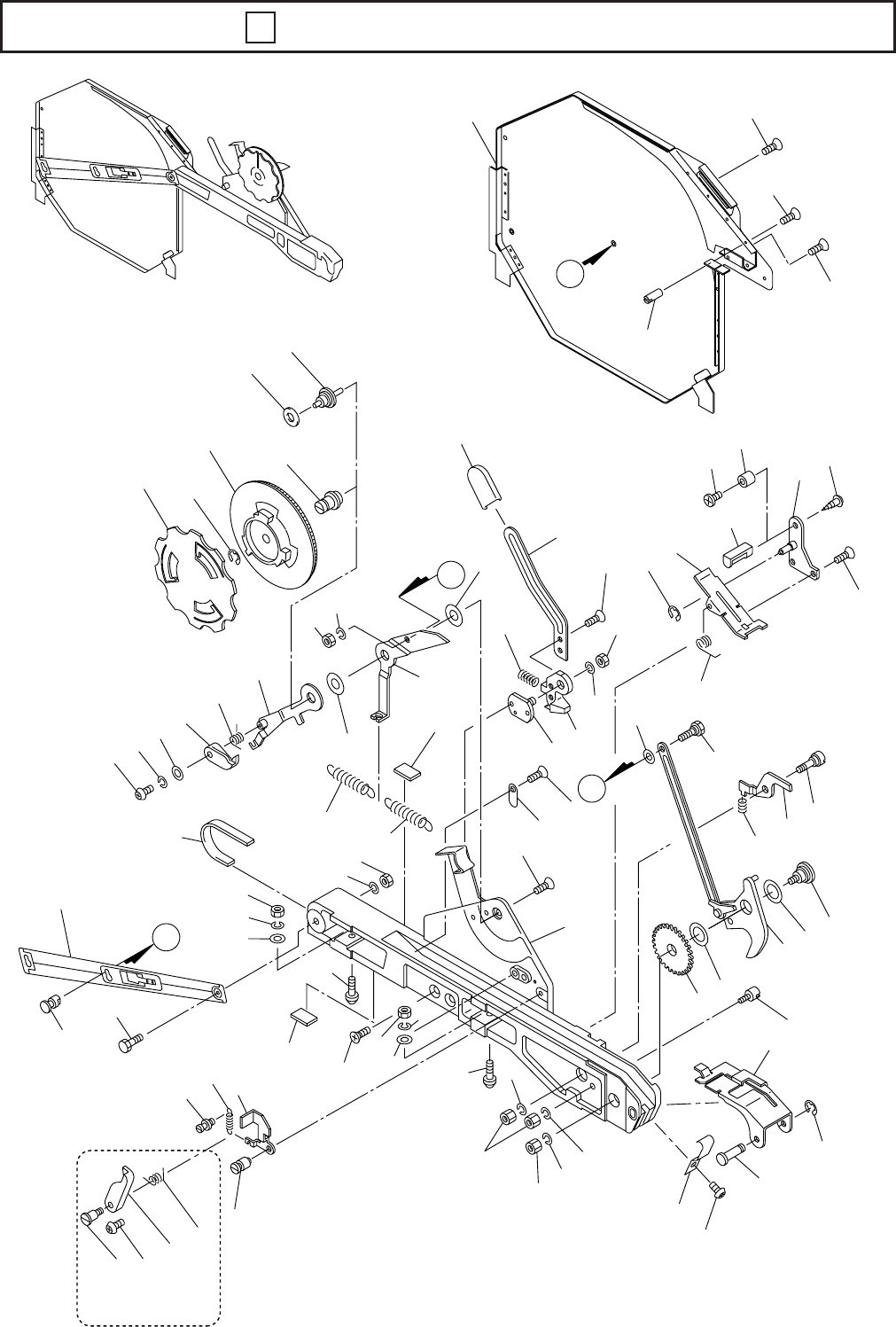

パーツカセット(24mm×8E)φ381
Parts Cassette(24mm ×8E) φ381
16
GAK-2408/E300
B
A
A
B
Ver.A-C
1-1
1-2
103
102
103
105
113
3-3
117
114
103
109
102
15
5
5-2
3
3-2
3-1
5-1
5-3
102
110
109
101
107
108
106
100
107
106
108
101
112
107
111
103
108
106
106
108
7
116
27
104
115
114
107
32
112
4-2
9
29
4-2
18
2-1
22
2
20
21
4-1
32
19
17
14
23
6
28
8
30
16
11
31
13
4-1
4
24
25
26
1-3
1
10
12
2-2
1-4
50
24-2
24-1
1-5
5-22
5-21
パーツカセット(24mm×8E)φ381
Parts Cassette(24mm ×8E) φ381
16
GAK-2408/E300
16-2
リールｼｬﾌﾄ
1 4-714-809-31 Shaft,reel 2
リールホルダー(L)組立
1-1 X-4700-257-1 Holder(L)Ass'y,Reel 1
ﾃｰﾌﾟｶﾞｲﾄﾞｼｬﾌﾄ
1-2 4-702-831-01 Shaft,Tape Guide A∼E 1
ｶﾊﾞｰﾌﾟﾚｰﾄ(1)
1-3 4-715-139-31 Plate(1),Cover 1
ｽﾍﾟｰｻｰ(1)
1-4 4-714-807-01 Spacer(1) A∼F 1
ｽﾍﾟｰｻｰ(3)
1-5 4-714-810-11 Spacer(3) A∼F 1
ﾒｲﾝｼｬｰｼ(ｶｼﾒ)組立
2 X-4700-060-1 Chassis(Riveting)Ass'y,Main A∼F 1
ﾒｲﾝｼｬｰｼ(ｶｼﾒ)組立
X-4700-060-3 Chassis(Riveting)Ass'y,Main G∼ 1
位置決めﾋﾟﾝ
2-1 4-702-691-02 Pin,Positioning 1
位置決め偏心ﾋﾟﾝ
2-2 4-702-692-02 Pin,Eccentric Positioning 1
クランプﾋﾟﾝ組立
3 X-4700-018-2 Pin Ass'y,Clamp 1
ｸﾗﾝﾌﾟﾚﾊﾞｰｶﾞｲﾄﾞAss'y
3-1 X-4700-102-1 Guide Ass'y,Clamp lever 1
クランプブロック
3-2 4-702-755-01 Block,Clamp 1
Uナット
3-3 4-702-739-01 Nut,U 1 M5
Fuji Seimitsu
巻取りﾚﾊﾞｰ組立
4 X-4700-019-1 Lever Ass'y,Take-up A∼C 1
巻取りﾚﾊﾞｰ組立
X-4700-019-2 Lever Ass'y,Take-up D∼ 1
リール爪 A∼C 2
4-1 4-702-752-05 Claw,Reel D∼ 1
ﾘｰﾙ爪ねじりｺｲﾙﾊﾞﾈ
4-2 4-702-717-02 Spring,Torsion,Reel Claw 1
ｶﾊﾞｰﾋﾟﾝ組立
5 X-4700-058-1 Pin Ass'y,Cover 1
ﾃｰﾌﾟ押え組立
5-1 X-4700-064-1 Retainer Ass'y,Tape 1
パーツカセット(24mm×8E)φ381
Parts Cassette(24mm ×8E) φ381
16
GAK-2408/E300
16-3
ﾄｯﾌﾟﾃｰﾌﾟｶﾞｲﾄﾞｼｬﾌﾄ
5-2 4-702-830-01 Top Tape Guide Shaft A∼B 1
ﾛｰﾗｰﾋﾟﾝ
5-21 4-708-522-01 Pin,Roller C∼ 1
ﾛｰﾗｰ
5-22 4-708-523-01 Roller C∼ 1
ﾃｰﾌﾟ押えﾈｼﾞｺｲﾙﾊﾞﾈ
5-3 4-702-860-01
Spring,Torsion,Tape Retainer 1
テープｶﾊﾞｰ組立
6 X-4700-140-1 Cover Ass'y,Tape A∼F 1
テープｶﾊﾞｰ組立
X-4700-140-2 Cover Ass'y,Tape G∼ 1
フィード ﾚﾊﾞｰ組立
7 X-4700-054-1 Lever Ass'y,Feed 1
ホィール組立
8 X-4700-022-1 Wheel Ass'y 1
位置決めﾚﾊﾞｰｼｬﾌﾄ
9 4-702-694-02 Shaft,Lever Positioning 1
押え板ﾋﾟﾝ
10 4-714-804-21 Pin,Retainer 1
位置決めﾚﾊﾞｰ
11 4-702-744-02 Lever,Positioning 1
ﾘｰﾙ押さえ板(大)Ass'y
12 X-4700-253-1 Retainer Ass'y(large),Reel 1
ﾌｨｰﾄﾞﾚﾊﾞｰ(8-24mm)
13 4-702-747-02 Lever,Feed(8-24mm) 1
板ﾊﾞﾈ
14 4-702-709-03 Spring,Leaf 1
クランプ圧縮ﾊﾞﾈ
15 4-702-718-01 Spring,Compression,Clamp 1
リンクﾋﾟﾝ
16 4-702-721-03 Pin,Link 1
リール爪ｼｬﾌﾄ
17 4-702-722-01 Shaft(2),Reel Claw A∼C 1
ﾊﾞﾈ押え板
18 4-702-731-01 Retainer,Spring 1
ﾊﾞﾈ掛けネジ
19 4-702-723-01 Screw,Spring Hook 1
ﾃｰﾌﾟ押さえﾛｯｸﾚﾊﾞｰ
20 4-702-736-01 Lever,Tape Retainer 1
