Samsung Component Plac er SM321 Service Manu al 话框。 3 在 Axis TAP 对话框的 < 轴 > 组合框选择 . Z 。 4. 在 Came ra TAP 对话框中选择与 进行吸嘴 安装检查 的 Head 相对应的 Came ra 。 5. 移动 Z 轴，使 Outer 照明下端与吸 嘴翼面接触。 Outer 喷嘴翼 照明的下端 6. (Close)Manual Tool…
Calibration
如果是FOV 15mm Fly Camera，则把LED下端对准Vision Monitor下端
刻度的第二个刻度。
6. 关闭(Close)Manual Tools对话框。
7. 这时，把“位置”对话框的Mirror值适用到Check Pos项目的Mirror值上
。
Z轴高度的示教(Head Z Teaching)
默认值为50.5。
1. 在View菜单选择Current Position执行“位置”。
2. 在Nozzle Check TAP对话框单击<手动操作>键，执行“手动控制”对
FOV 15mm Fly Camera
时
3-49
Samsung Component Placer SM321 Service Manual
话框。
3 在Axis TAP对话框的<轴>组合框选择. Z。
4. 在Camera TAP对话框中选择与进行吸嘴安装检查的Head相对应的Came
ra。
5. 移动Z轴，使Outer照明下端与吸嘴翼面接触。
Outer
喷嘴翼
照明的下端
6. (Close)Manual Tools对话框。 关闭
7. 这时，把“位置”对话框的Axis Z值适用到Check Pos项目的Z值上。
ozzle Offset示教
单击
N
1. OffsetX, Y壳即可激活<测试>按钮。这时单击<测试>按钮。
3-50
Calibration
2. 在Vision屏幕以Box表示Test区域，设置Offset X, Offset Y值使该Test
的坐标系为Right-Down
坐标系。
Box来到下面LED的正中央位置。设置X, Y值时
Nozzle Count示教
1. 单击OffsetX, Y壳即可激活<测试>按钮。这时单击<测试>按钮。
2. 在Vision屏幕以Box表示Test区域，设置Count X(Width), Count Y(Heig
成为70%以上的Pixel
。
ffset 示教
这是Pixel CountPercent为30以下时的情况，主要是针对虽然判断为Nozzle存
在，却因为LED故障等的原因而照明不亮的情形而执行。安装了最大的吸
嘴后再设置该区域。
与Nozzle Offset Teaching及Nozzle Count Teaching的差异是Test Box位置
不同。
1. 单击OffsetX, Y壳即可激活<测试>按钮。这时单击<测试>按钮。
2. 单击<测试>按钮时，Test Box的位置是右下角LED的明亮部位，应设置
为进行Test时的Pixel Count Percent超过90%。

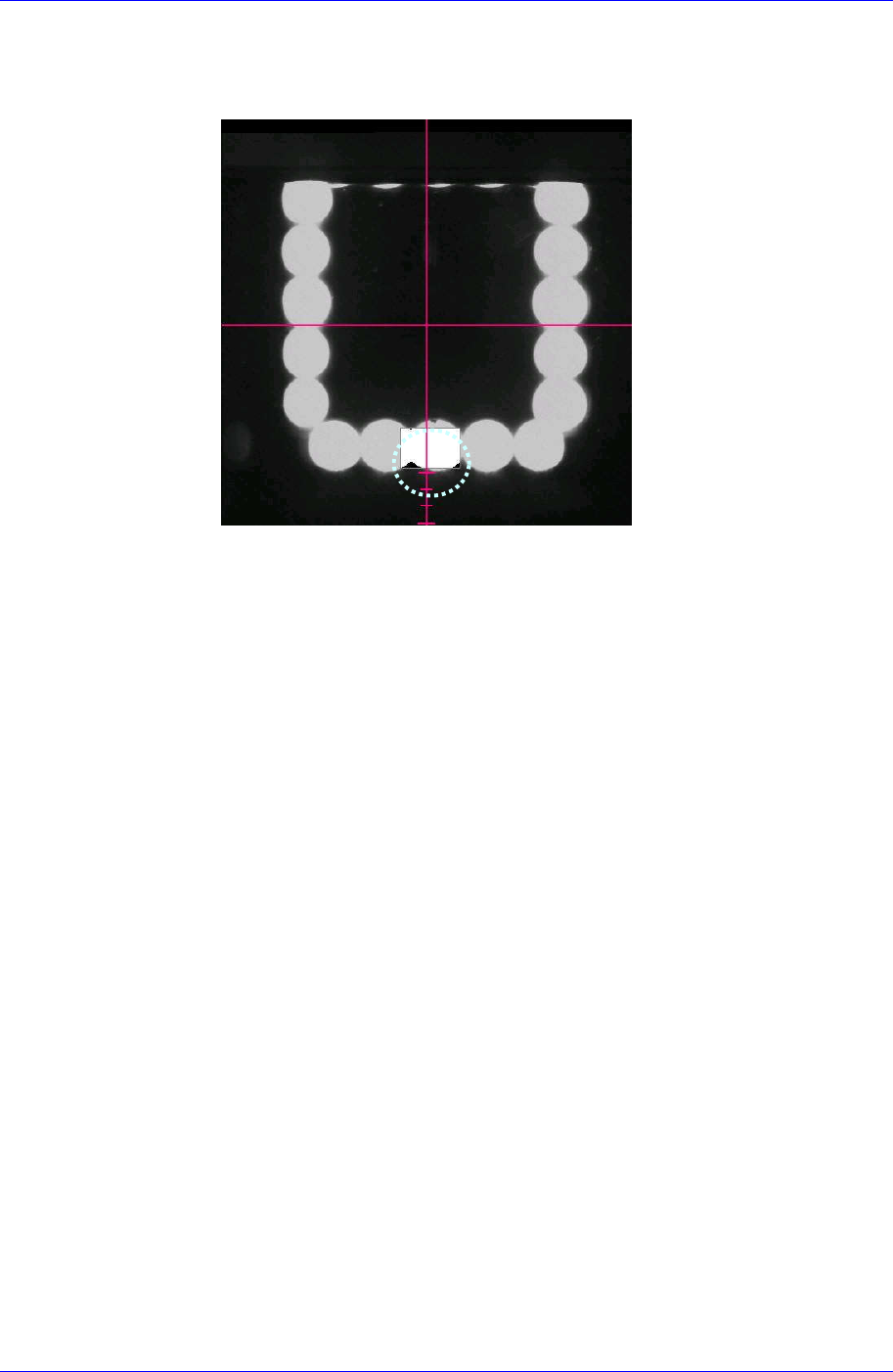

单击<测试>按钮后
的Vision 屏幕
ht)值，使得单击<测试>按钮时该Test Box的大小
CountPercent。Box的大小将以之前设置的OffsetX, Y值为基准变化
Light O
3-51
