3.6.3 SIPLACE Pick&Place-huvud för mycket noggrann IC-montering
Artikelnr 00119833-xx P&P-huvud
3
Bild 3.6 - 5 Pick&Place-huvud för mycket noggrann IC-montering
(1) DP-axel
(2) Drivning av Z-axeln
(3) Inkrementalt vägmätsystem för Z-axeln
3.6.3.1 Beskrivning
Dessa högt utvecklade ytmonteringshuvuden arbetar efter Pick&Place-principen. SIPLACE
Pick&Place huvudet lämpar sig för bearbetning av särskilt anspråksfulla och stora komponenter.
3 Tekniska data för automaten Driftsinstruktion SIPLACE D1i/D2i
3.6 Ytmonteringshuvud Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
122
Komponenterna hämtas med ytmonteringshuvudet, centreras optiskt på väg till ytmonteringspo-
sitionen och vrids till det erforderliga ytmonteringsläget. Därefter sätts de med hjälp av reglerad
blåsluft, mjukt och noggrant placerade på kretskortet.
Standardmunstycken till Pick&Place huvudet är munstycken av typ 5xx. Med en adapter kan ock-
så munstyckena av Typ 4xx och munstyckena för Collect&Place-huvudena av Typ 8xx och 9xx
användas.

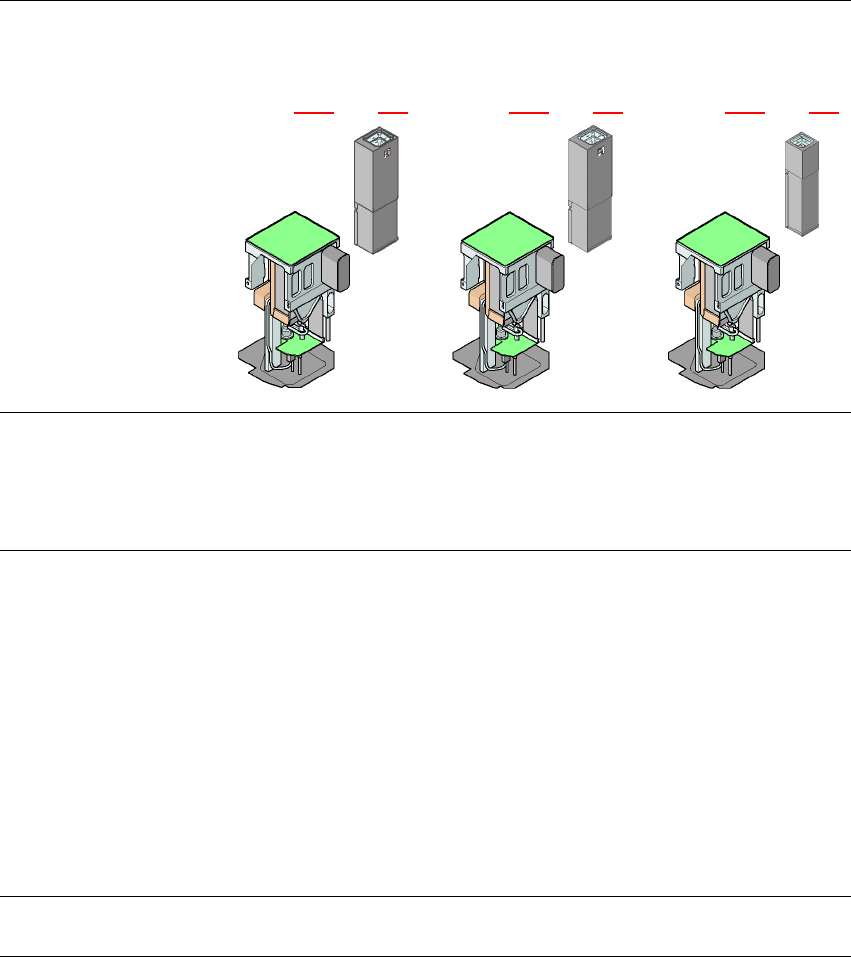

3.6.3.2 Tekniska data
3
Pick&Place-huvud
Fine-Pitch-kamera
Komponent-kamera-
typ 36
(se avsnitt 3.9.3
, sida 142)
Pick&Place-huvud
Fine-Pitch-kamera
Komponent-kamera-
typ 33
(se avsnitt 6.3.2
, sida 283)
Pick&Place-huvud
Flip-Chip-kamera
Komponent-kamera-
typ 25
(se avsnitt 6.3.1
, sida 281)
Komponentspektrum
a
0603 till SO, PLCC, QFP,
BGA, specialkomponen-
ter, Bare Die, Flip-Chip
0402 till SO, PLCC, QFP,
BGA, specialkomponen-
ter, Bare Die, Flip-Chip
0201 till SO, PLCC, QFP,
Sockel, Stickkontakt,
BGA, Specialkretskort,
Bare Die, Flip-Chip,
Shield
Komponentspecifikation
max. höjd
min. delning, ben
min. bredd, ben
min. kuldelning
min. kuldiameter
min. dimensioner
max. dimensioner
max. vikt
b
19 mm
0,4 mm
0,24 mm
0,56 mm
0,32 mm
1,6 x 0,8 mm²
32 x 32 mm²
(enkelmätning)
85 x 85 mm² eller
max. 200 x 125 mm²
(med begränsningar)
100 g
19 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 x 0,5 mm²
55 x 45 mm²
(enkelmätning)
85 x 85 mm² eller
max. 200 x 125 mm²
(med begränsningar)
100 g
19 mm
0,25 mm
0,1 mm
0,14 mm
0,08 mm
0,6 x 0,3 mm²
16 x 16 mm²
(enkelmätning)
100 g
Programmerbar
ytmonteringskraft 1,0 N - 15 N 1,0 N - 15 N 1,0 N - 15 N
