2 Driftsäkerhet Driftsinstruktion SIPLACE D1i/D2i 2.5 Säkerhetsföreskrifter för automatens drift Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 58 2.5 Säkerhet sföreskrif ter för automatens drif t 2.5.1 Säkerhet sfö…
Driftsinstruktion SIPLACE D1i/D2i 2 Driftsäkerhet
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 2.4 Säkerhetsanvisningar om transport av automaten
57
2.3.3 Laserklass 2
Följande kamerasystem är klassade enligt laserklass 2.
– Laser-avkänningssystem, ytmonteringsområde 1 i kretskortstransportör
– Laser-avkänningssystem, ytmonteringsområde 2 i kretskortstransportör
– Streckkodsläsare för kretskort
2
2.4 Säkerhetsanvisningar om transport av automaten
2

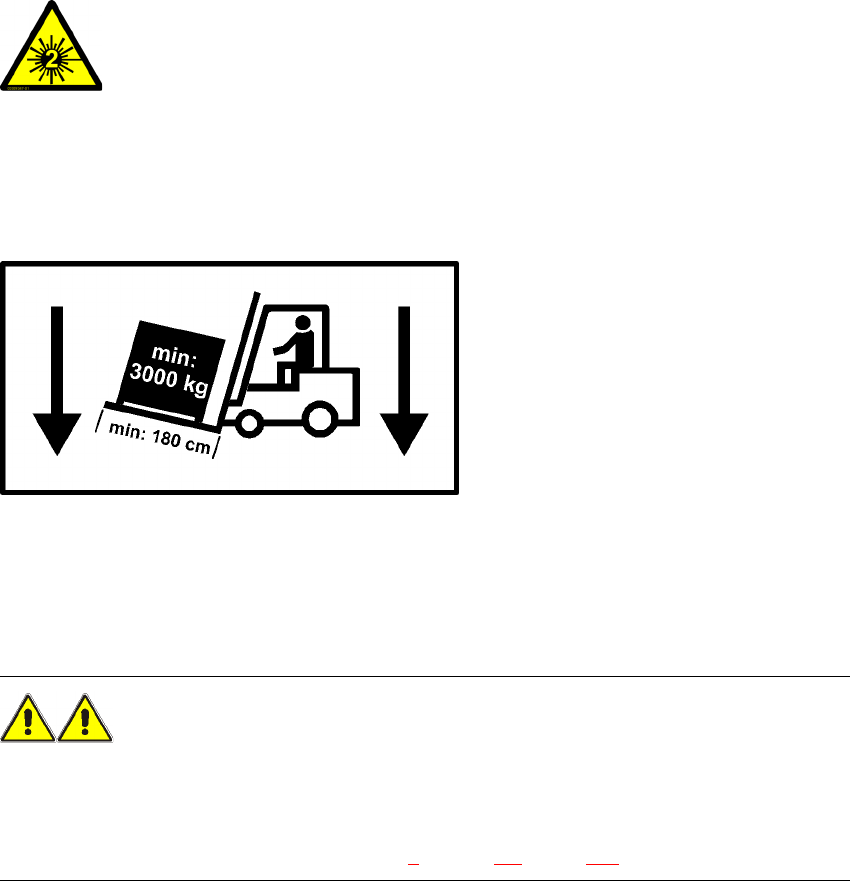

Använd för transport av automaten en gaffeltruck med följande specifikation:
Gaffellängd min. 1800 mm
Lyftkraft min. 3000 kg
Fri gaffelbredd min. 350 mm 2
VARNING
TIPPRISK 2
Om inte de erforderliga specifikationerna för gaffeltrucken följs, finns risk att gaffeltrucken med
automaten tippar.
Transport av automaten är beskriven i Kapitel 4, avsnitt 4.1, sidan 183.
2
Laserstrålning
Titta inte in i strålen!
2 Driftsäkerhet Driftsinstruktion SIPLACE D1i/D2i
2.5 Säkerhetsföreskrifter för automatens drift Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
58
2.5 Säkerhetsföreskrifter för automatens drift
2.5.1 Säkerhetsföreskrifter för stängning av skyddskåpor
För att förebygga skaderisk vid stängning av skyddskåpor på maskinen måste följande anvis-
ningar alltid följas.
OBSERVERA
KLÄMNINGSRISK FÖR HÄNDER
VID FELAKTIG STÄNGNING AV SKYDDSKÅPOR 2
2
Bild 2.5 - 1 Säkerhetsföreskrifter för stängning av skyddskåpor
(1) Skyddshuvar fram
(2) Handtagsurtag fram
Driftsinstruktion SIPLACE D1i/D2i 2 Driftsäkerhet
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 2.5 Säkerhetsföreskrifter för automatens drift
59
2
Bild 2.5 - 2 Säkerhetsanvisningar för stängning av skyddshuven bak
(1) Skyddshuv bak
(2) Handtagsurtag bak
→ Fatta tag i handtagsurtagen vid öppning resp. stängning av skyddshuvarna.
→ Ta inte tag i spalten mellan skyddsskåpet och maskinbeklädnaden.
→ Se till, att när ni stänger huvarna, ingen ytterligare person befinner sig i området där huvarna
svänger.
