3 Tekniska data för automaten Driftsinstruktion SIPLACE D1i/D2i
3.8 KK-transportsystem Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
136
3.8.7 Konfigurationsmöjligheter
3.8.7.1 Kretskort-enkeltransportör
Artikelnr 00119840-xx Enkeltransportör SIPLACE D2i/D1i
Artikelnr 00119626-xx Fast transportsida höger, D4i/D2i/D1i
Artikelnr 00119628-xx Fast transportsida vänster, D4i/D2i/D1i
Artikelnr 00119912-xx Transporthöjd 900 mm, D2i/D1i
Artikelnr 00119913-xx Transporthöjd 930 mm, D2i/D1i
Artikelnr 00119914-xx Transporthöjd 950 mm, D2i/D1i
Artikelnr 00119092-xx Adapterbox SMEMA, in- och utmatning (enkel- och dubbeltransport)
D4i/D2i/D1i
3.8.7.2 Flexibel kretskort-dubbeltransportör
Artikelnr 00119842-xx Dubbeltransportör SIPLACE D2i/D1i
Artikelnr 00119626-xx Fast transportsida höger, D4i/D2i/D1i
Artikelnr 00119628-xx Fast transportsida vänster, D4i/D2i/D1i
Artikelnr 00119912-xx Transporthöjd 900 mm, D2i/D1i
Artikelnr 00119913-xx Transporthöjd 930 mm, D2i/D1i
Artikelnr 00119914-xx Transporthöjd 950 mm, D2i/D1i
Artikelnr 00119092-xx Adapterbox SMEMA, in- och utmatning (enkel- och dubbeltransport)
D4i/D2i/D1i
3.8.8 Definition av kretskortskrökning
3.8.8.1 Kretskortsvälvning under transporten

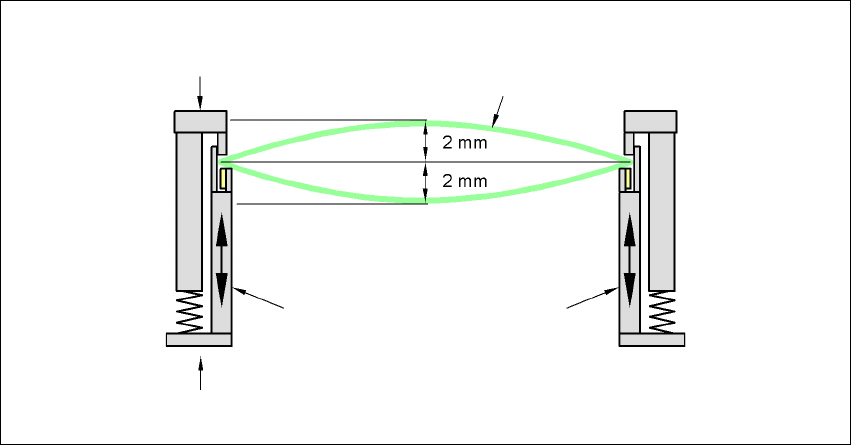

Kretskortsvälvning diagonalt mot transportriktningen max. 1% av kretskortsdiagonalen, men inte
mer än 2 mm
3
Fast klämkant
Rörlig klämanordning
Kretskort
Transportör-vang
Driftsinstruktion SIPLACE D1i/D2i 3 Tekniska data för automaten
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 3.8 KK-transportsystem
137
Kretskortsvälvning i transportriktning + kretskortstjocklek < 5,5 mm
3
3
3.8.8.2 Kretskortsvälvning vid ytmontering
Vid en välvning på 2 mm kan det uppkomma problem vid fokuseringen av lokala passmärken och
bläckpunkter i mitten av kretskortet. Digitalkamerans fokus är 2 mm. Vid hänsyn till alla toleranser
minskas detta värde till 1,5 mm. Beakta därutöver att komponenthöjden minskar genom välvning-
en.
3
3
Fast klämkant
Transportband
Kretskort
Transportriktning för
kretskort
5,5 mm
Rörlig klämanordning
Fast klämkant
Kretskort
Transportör-vang
3 Tekniska data för automaten Driftsinstruktion SIPLACE D1i/D2i
3.8 KK-transportsystem Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
138
Kretskortsvälvning nedåt max. 0,5 mm
3
→ Använd magnetstiftsunderstöd för att uppnå detta värde.
Kretskort
Magnetstift-
understöd
Rörlig klämanordning
Fast klämkant
Transportör-vang
0,5 mm
