4 Uppställning och idriftsättning Driftsinstruktion SIPLACE D1i/D2i 4.2 Infrastruktur på uppställningsplatsen F rån programversion SR.605.03 SP2 Utgåva 10/2012 SV 200 4.2.4 Gränssnitt 4 Bild 4.2 - 10 Gränssnitt 4 (1) Tra…
Driftsinstruktion SIPLACE D1i/D2i 4 Uppställning och idriftsättning
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 4.2 Infrastruktur på uppställningsplatsen
199
4

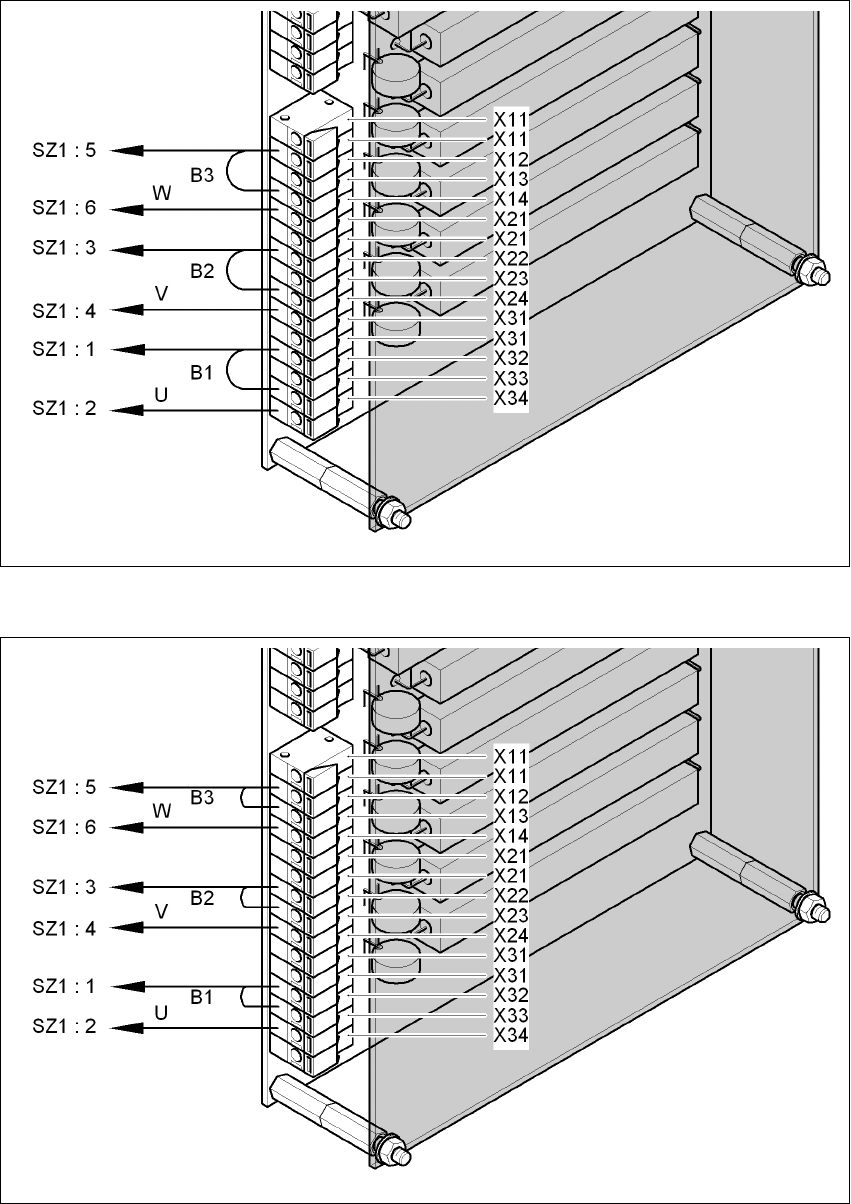

Bild 4.2 - 8 Inkopplingsströmbegränsning - anslutningar och bryggor för 3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~
4
Bild 4.2 - 9 Inkopplingsströmbegränsning - anslutningar och bryggor för 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~
3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~
3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~
4 Uppställning och idriftsättning Driftsinstruktion SIPLACE D1i/D2i
4.2 Infrastruktur på uppställningsplatsen Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
200
4.2.4 Gränssnitt
4
Bild 4.2 - 10 Gränssnitt
4
(1) Transportstyrning med Siemens transportgränssnitt
(2) PC- och LAN-anslutning i påbyggnad "Kretskortsinmatning"
(T) Transportriktning för kretskort
Driftsinstruktion SIPLACE D1i/D2i 4 Uppställning och idriftsättning
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 4.3 Uppställning av automaten
201
4.3 Uppställning av automaten
4.3.1 Kretskortstransportörshöjd för automaten
Automaten kan ställas in för följande kretskortstransportörshöjder:
830 mm ± 15 mm Standardhöjd 4
900 mm ± 15 mm Tillval 4
930 mm ± 15 mm Tillval 4
950 mm ± 15 mm SMEMA-tillval 4
ANM 4
Som kretskortstransportörshöjden betecknar man avståndet mellan överkanten av krets-
kortstransportörsremmen och underkant av maskinfötterna.
4.3.2 Varningsanvisning
FARA 4
Endast ASM AS-tekniker resp. certifierad personal har tillåtelse att ställa upp och sätta automaten
i drift.
→ Följ de gällande föreskrifterna om förebyggande av olycksfall.
→ Lägg aldrig maskinfötterna för montage under automaten. Alla delsystemen och delar är
monterbara från friutrymmena för komponentborden. Om ni ändå måste utföra montagearbe-
ten på undersidan av automaten, måste den ytterligare säkra den genom lämpliga åtgärder.
Gaffeltrucken ensam är inte tillåtet!
→ Se till att portalen positioneras över kretskortstransportörens område, så att ni inte inskränker
på platsen att röra huvudet under montaget. Ni eliminerar därmed skaderisken.
→ För höjdinställningen av automaten krävs två personer:
– en person utför själva montagearbetena,
– den andra personen betraktar lägesstabiliteten av den upplyfta automaten vid montaget.
→ Bär skyddsskor för skydd av era fötter.
