2 Driftsäkerhet Driftsinstruktion SIPLACE D1i/D2i 2.9 Energitillstånd för automaten efter att huvudbrytaren sl agits från Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 88 2.9.1 Huvudbryt aren stängd - au tomaten ko…
Driftsinstruktion SIPLACE D1i/D2i 2 Driftsäkerhet
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 2.9 Energitillstånd för automaten efter att huvudbrytaren slagits från
87
2.9 Energitillstånd för automaten efter att huvudbryta-
ren slagits från
2
VARNING
Automaten matas med 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ eller 3 x 415 V~
± 5 %, 50/60 Hz nätspänning. Delar av anläggningen är strömförande med livsfarlig spänning -
även när huvudbrytaren är frånslagen. Felaktigt handhavande av automaten kan därför leda till
dödsfall eller allvarliga kroppsskador samt omfattande materiella skador. 2
→ Följ alltid gällande arbetarskyddsföreskrifter och föreskrifter enligt DIN (särskilt DIN EN 60
204, del 1).
→ Endast personal med särskild behörighet får öppna kåpan till elaggregatet.
2
Bild 2.9 - 1 Läge för huvudströmbrytare och strömförsörjning på automaten
(1) Huvudbrytare S1
(2) Strömförsörjning bakom täckkåpan
2 Driftsäkerhet Driftsinstruktion SIPLACE D1i/D2i
2.9 Energitillstånd för automaten efter att huvudbrytaren slagits från Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
88
2.9.1 Huvudbrytaren stängd - automaten kopplad med nätet
VARNING
När huvudbrytaren är frånslagen är följande komponenter fortfarande strömförande med livsfar-
lig spänning:
– Inmatningsplintar X100 (pos 2 på bild 2.9 - 2
, sidan 89)
– Urladdningsdrossel Z2 (pos 4 på bild 2.9 - 2
, sidan 89)
– Säkringar FU, FV, FW och FBU (pos 1 på bild 2.9 - 2
, sidan 89)
– Nätspänningsfilter Z1 (pos 5 på bild 2.9 - 2
, sidan 89)
– Serviceuttag BU1 (pos 3 på bild 2.9 - 2
, sidan 89)
– Anslutningsklämmor för nätkabeln 1, 3 och 5 på huvudbrytare S1 (pos 1 på bild 2.9 - 1
, sidan
87
) och pos 6 på bild 2.9 - 2, sidan 89)
– Alla enskilda ledningar som är strömförande även när huvudbrytaren slagits från är bruna.
– Axelenhet (bild 2.2 - 9, sida 52)
Driftsinstruktion SIPLACE D1i/D2i 2 Driftsäkerhet
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 2.9 Energitillstånd för automaten efter att huvudbrytaren slagits från
89
2

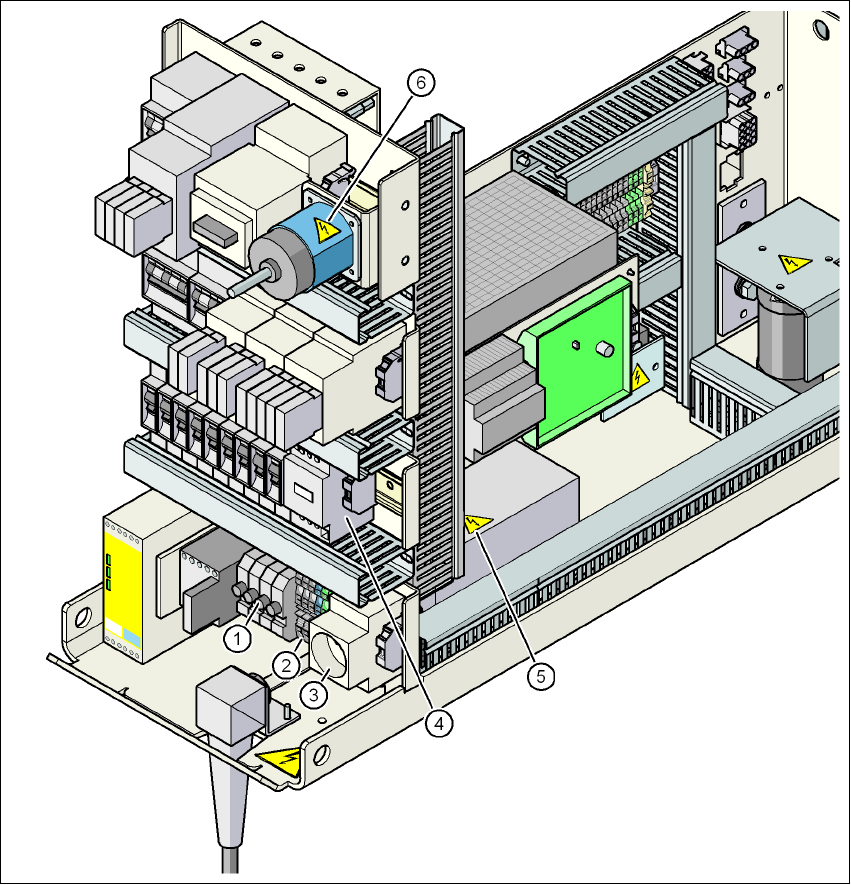

Bild 2.9 - 2 Elaggregat, vy framifrån
(1) Säkringar FU, FV, FW (urladdningsdrossel Z2) och FBU (serviceuttag BU1)
(2) Inmatningsplintar X100
(3) Serviceuttag BU1
(4) Urladdningsdrossel Z2
(5) Nätspänningsfilter Z1
(6) Huvudbrytare S1
