4.2.2.2 Tryckluftsanslutning på automaten
4

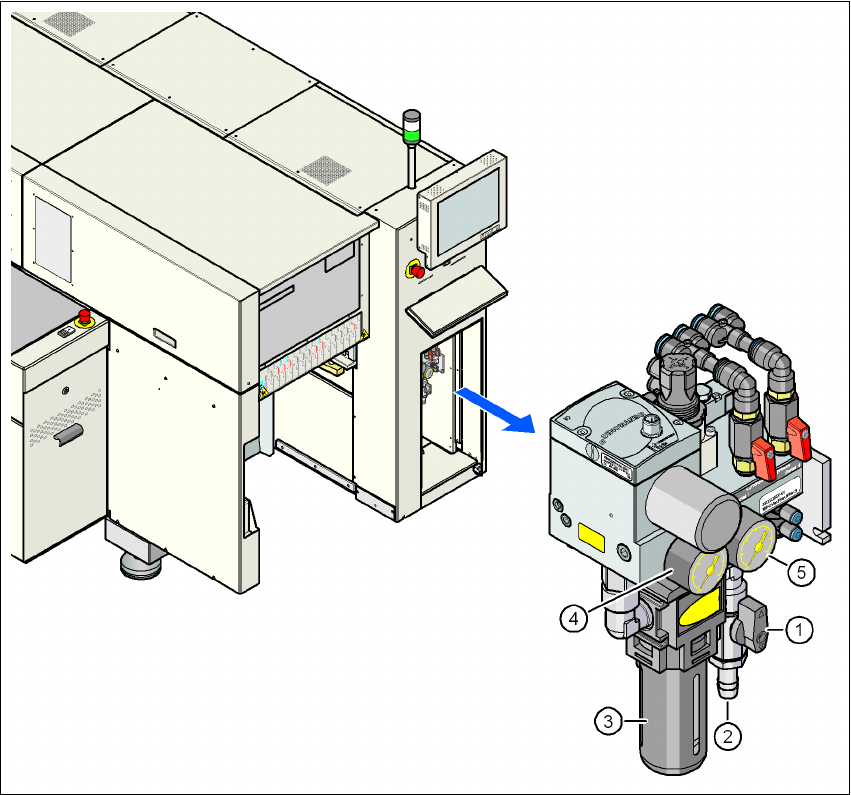

Bild 4.2 - 1 Anslutning av tryckluftsledningen
(1) Avstängningsventil i läge "ÖPPEN"
(2) Tryckluftsanslutning, börtryck: 0,55 - 1,0 MPa (5,5 - 10 bar)
(3) Tryckluftfilter
(4) Manometer för försörjningstryck till portalfördelaren
Börtryck: 0,52 ± 0,01 MPa (5,2 ± 0,1 bar), visningsområde: 0 - 1,2 MPa (0 - 12 bar)
(5) Manometer för försörjningstryck till bulklåde-matare
Börtryck: 0,25 ± 0,02 MPa (2,5 ± 0,2 bar), visningsområde: 0 - 0,6 MPa (0 - 6 bar)
4 Uppställning och idriftsättning Driftsinstruktion SIPLACE D1i/D2i
4.2 Infrastruktur på uppställningsplatsen Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
192
4.2.3 Strömförsörjning
4
Bild 4.2 - 2 Placering av strömförsörjningen på automaten
4
(1) Huvudströmbrytare med säkring mot återinkoppling
(2) Täckkåpa
Driftsinstruktion SIPLACE D1i/D2i 4 Uppställning och idriftsättning
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 4.2 Infrastruktur på uppställningsplatsen
193
4.2.3.1 Säkerhetsanvisningar
VARNING
Automaten matas med 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ eller
3 x 415 V~ ± 5 %, 50/60 Hz nätspänning. Delar av anläggningen är strömförande med livsfarlig
spänning - även när huvudbrytaren är frånslagen. Felaktigt handhavande av automaten kan där-
för leda till dödsfall eller allvarliga kroppsskador samt omfattande materiella skador. 4
→ Följ alltid gällande arbetarskyddsföreskrifter och föreskrifter enligt DIN (särskilt DIN EN
60 204, del 1).
→ Endast kvalificerad och behörig personal får öppna täckkåpan över strömförsörjningen och
ansluta automaten till strömförsörjningen.
4
4
4.2.3.2 Kontrollera strömförsörjningen
Kontrollera att strömförsörjningen motsvarar de föreskrivna maskinspecifikationerna (se tabell i
avsnitt 3.3
, sidan 102).
ANM: 4
I dokumentationen "Nätkonfiguration (elektro och tryckluft) för SMD-anläggningar hos kunder",
artikelnr 00191409-xx är åtgärder beskrivna hur man uppnår de krävda specifikationerna.
ANM: 4
Av tekniska skäl uppträder spetsbelastningar i strömförsörjningen. Diskutera eventuellt nätimpe-
dansen med elleverantören.
4
4
4.2.3.3 Nätkabel - specifikation
För nätkabeln gäller följande specifikationer:
5 x 4 mm² vid 3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~ / 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ 4
Ledarnas färgkodning är beroende av användarlandet.
