193-41 10 JUKYX 1-75 （3) ノズルフィルタ開口部を下図の矢印方向に向け、ノズルセット位置に ノズルを挿入する。 ノート ノズルフィルタ開口部の向きに注意してください。 ノズルフィルタ 開口部の向き ノズル F4A60 (4) アクリルブロックを抑えながらスライド部をスライドさせ、ノズル用 フィルタをノズル内に挿入する。 スライド部 アクリルブロック F4A61 （5) レバーを押…
193-4110
JUKYX
1-74
•
ノート
フィルタ交換治具は高速ノズル用と中異形ノズル用の 2 種類があります。
ただし、フィルタの挿入方法は同じです。
中異形ノズル用高速ノズル用
ノズルセット位置
F4A82
手順
(1) ピンセットなどでノズル用フィルタをノズル用フィルタセット位置に
セットする。
ノズル用フィルタ
セット位置
F4A58
(2) アクリルブロックをフィルタセット開口部に挿入する。
アクリルブロック
(フィルタ押さえ用)
アクリルブロックを挿入した状態
フィルタセット開口部
F4A59
193-4110
JUKYX
1-75
（3) ノズルフィルタ開口部を下図の矢印方向に向け、ノズルセット位置に
ノズルを挿入する。
ノート
ノズルフィルタ開口部の向きに注意してください。
ノズルフィルタ
開口部の向き
ノズル
F4A60
(4) アクリルブロックを抑えながらスライド部をスライドさせ、ノズル用
フィルタをノズル内に挿入する。
スライド部
アクリルブロック
F4A61
（5) レバーを押すとカチッと音がしてノズルが容易に取り外せます。
アクリルブロック
レバー
押す
F4A62
193-4110
JUKYX
1-76
•

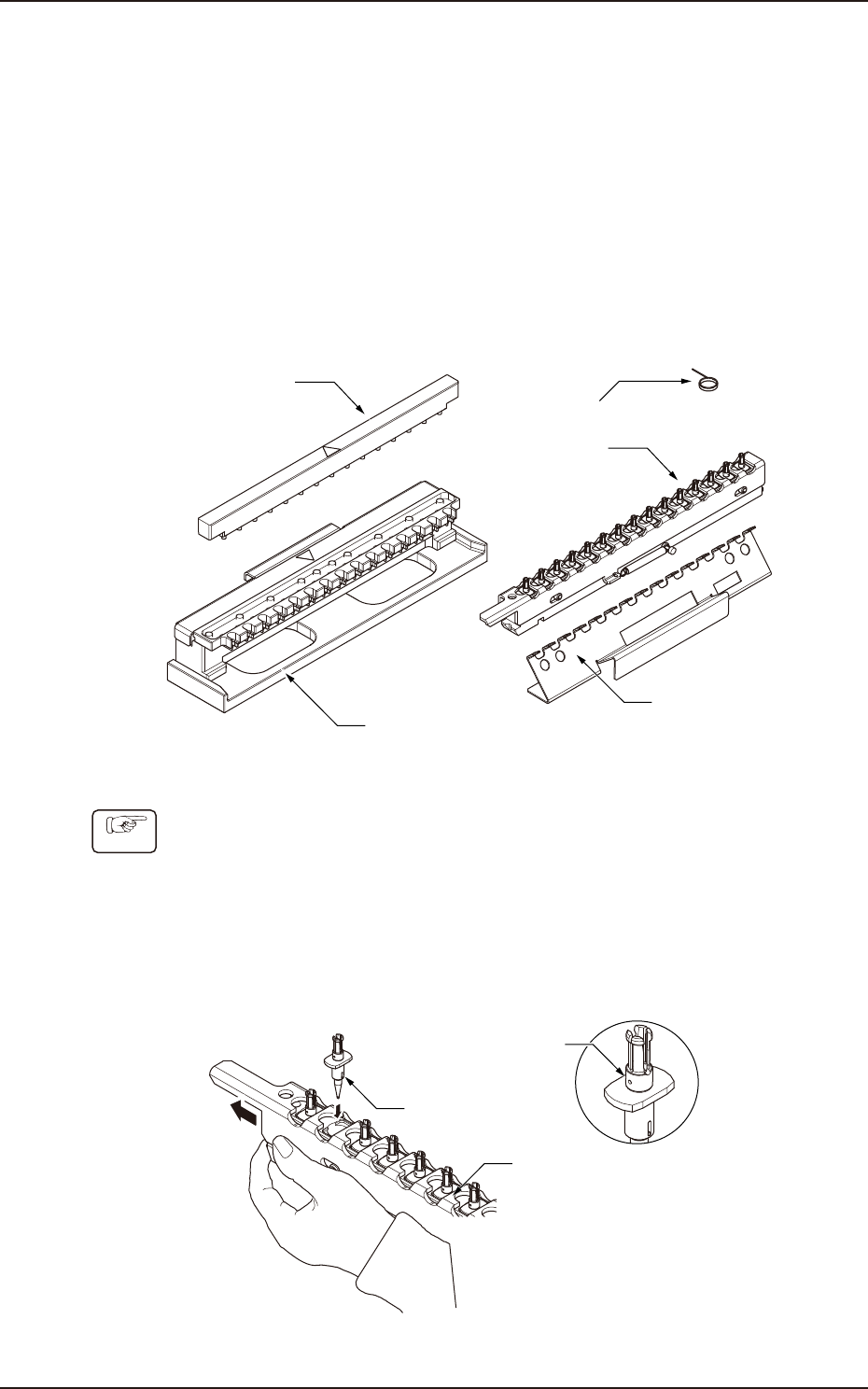

・ G5S/G5S2 用高速ノズルストッカ交換部 (KYB-M3806-000)
・ G5S/G5S2 用高速ノズル
・ フィルタ一括交換冶具（KYX-M3807-000）
・ フィルタ抜き補助冶具（KYX-M3852-000）
・ フィルタ抜きピン（KYB-M381A-000）
・ ピンセット（KYB-M380Y-000）
フィルタ抜き
補助冶具
フィルタ抜きピン
フィルタ一括交換冶具
フィルタ一括交換冶具
(アクリルブロック)
高速ノズルストッカ
交換部
F4A71A
手順
(1) ストッカのシャッタをスライドさせたまま開状態を維持してくださ
い。
(2) 高速ノズルストッカに高速ノズルのフィルタ抜き用ピン穴が下図の向
きになるよう揃えて収納してください。
高速ノズル
ストッカシャッタ
フィルタ抜き用
ピン穴
F4A72A
