193-4110
JUKYX
1-77

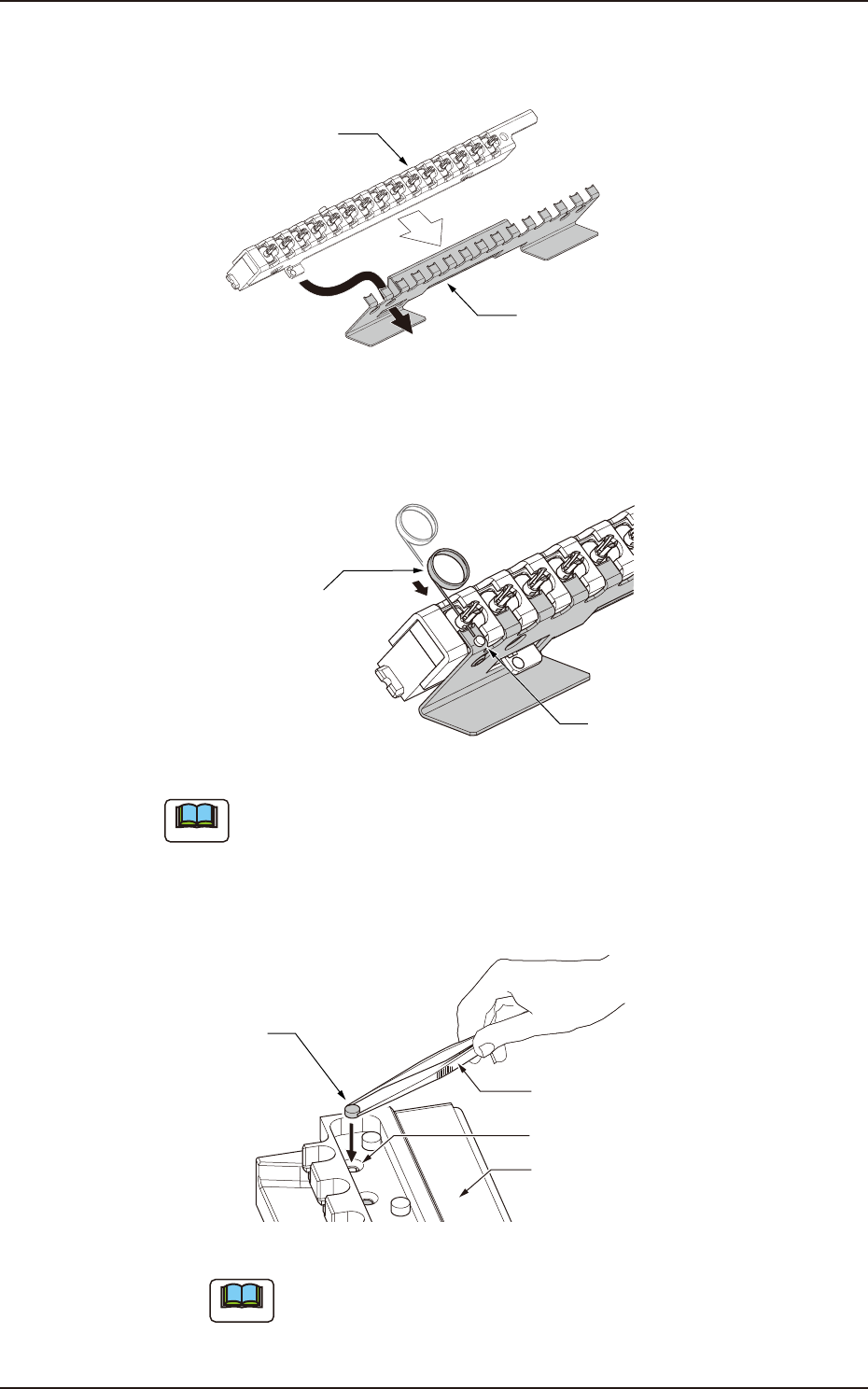

(3) フィルタ抜き補助冶具に、シャッタ開状態の高速ノズルストッカを
セットしてください。
高速ノズルストッカ
フィルタ抜き補助冶具
F4A73A
(4) フィルタ抜きピンをノズルのフィルタ抜きピン穴に挿入し、ノズル内
のエアフィルタを押し出してください。
エアフィルタ
フィルタ抜きピン
F4A74
ノート
取り外したエアフィルタは、再利用しないでください。
(5) フィルタ一括交換冶具のアクリルブロックを取り外し、交換用のエア
フィルタを冶具内のフィルタ位置決め穴に挿入してください。
ピンセット
フィルタ位置決め穴
フィルタ一括交換治具
エアフィルタ
F4A75A
ノート
エアフィルタは、ラインアクセサリのピンセット (KYB-M380Y-000）
などを使い、穴の奥まで挿入してください。
193-4110
JUKYX
1-78
(6) フィルタ一括交換冶具に、アクリルブロックを戻してシャッタ開状態
の高速ノズルストッカをセットしてください。
アクリルブロック
高速ノズルストッカ
F4A76A
ノート
エアフィルタを一括挿入する前に、もう一度ノズル内に交換前のエ
アフィルタが残っていないか確認してください。
ピン穴を逆向きで使用する場合は、フィルタ一括交換冶具底面のボルト
５本を緩めてノズルストッカのブロック固定当て面を反対側に当てるよ
うに変更してください。
ノズルストッカ
(逆向き)
治具底面
ブロック固定当て面
底面ボルト(5本)
ピン穴(逆向き)
F4A78
(7) フィルタ一括交換冶具のプッシャー板金を押して、エアフィルタをノ
ズル内に挿入してください。
プッシャー板金
F4A77A
(8) エアフィルタが奥まで挿入されていることを確認してください。
193-4110
JUKYX
1-79
手順
(1) 拡散板を内側・外側ともに仮止めする。
外側拡散板
内側拡散板
F4A68
(2) 治具 1、2 を図のように 3 か所に取付ける。
サイドビューカメラを傷つけないように注意する。
治具 1 治具 2
F4A69
(3) 拡散板をボルトで固定後、治具 1、2 を取外す。
F4A70
