汽车测试 105 可以使用 ATO 示波器对可变气门正时（分为单、双两类正时）进行测试，具体操作如图 3- 42 ： 图 3- 42 可变气门正时测试
104
3.3.12 可变气门正时
可变气门正时是通过调节发动机凸轮相位，使进气量跟随发动机转速的变化而改变，从而达到最佳燃
烧效率，提高燃油经济性。使用 BNC 转香蕉线,一头连接在示波器通道 1 上,另一头黑色插头接地,红色接头
使用刺针刺进可变气门正时的信号线中。
汽车测试
105
可以使用 ATO 示波器对可变气门正时（分为单、双两类正时）进行测试，具体操作如图 3-42：
图3-42 可变气门正时测试
106

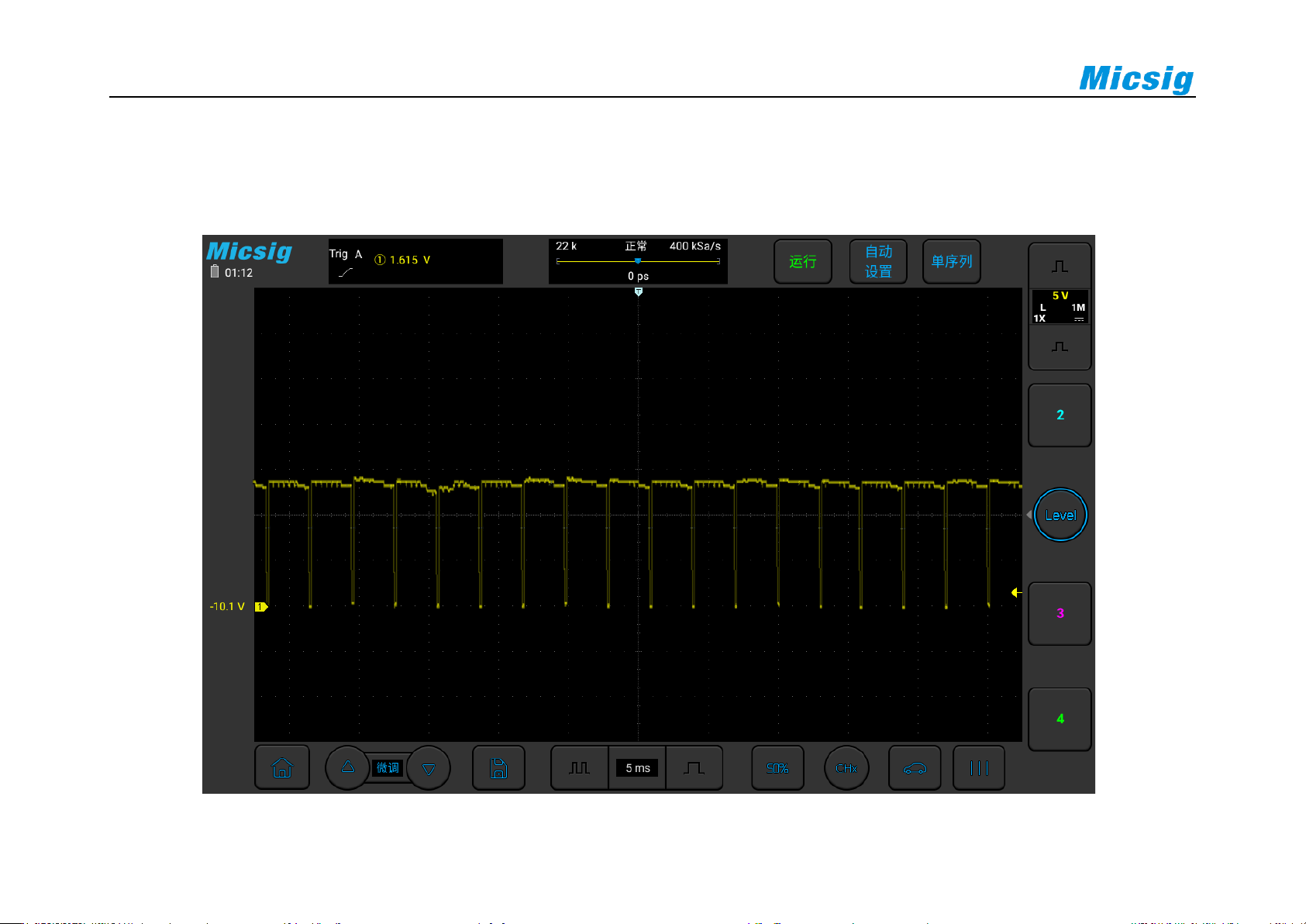

下图是某车型可变气门正时的实测图：
图3-43 可变气门正时实测图
