触发系统
171
设置触发抑制时间
触发抑制时间可设置触发之后到重新接通触发电路之前示波器等待的时间。在抑制期间，示波器
不会重新触发，直至抑制时间结束，使用抑制时间可以稳定触发复杂波形。触发抑制时间的调节范围
为 200ns~10s。
使用抑制可在重复波形上触发，这些波形在波形重复之间具有多个边沿（或其他事件）。如果知
道触发之间的最短时间，还可以使用抑制在触发的第一个边沿上触发。

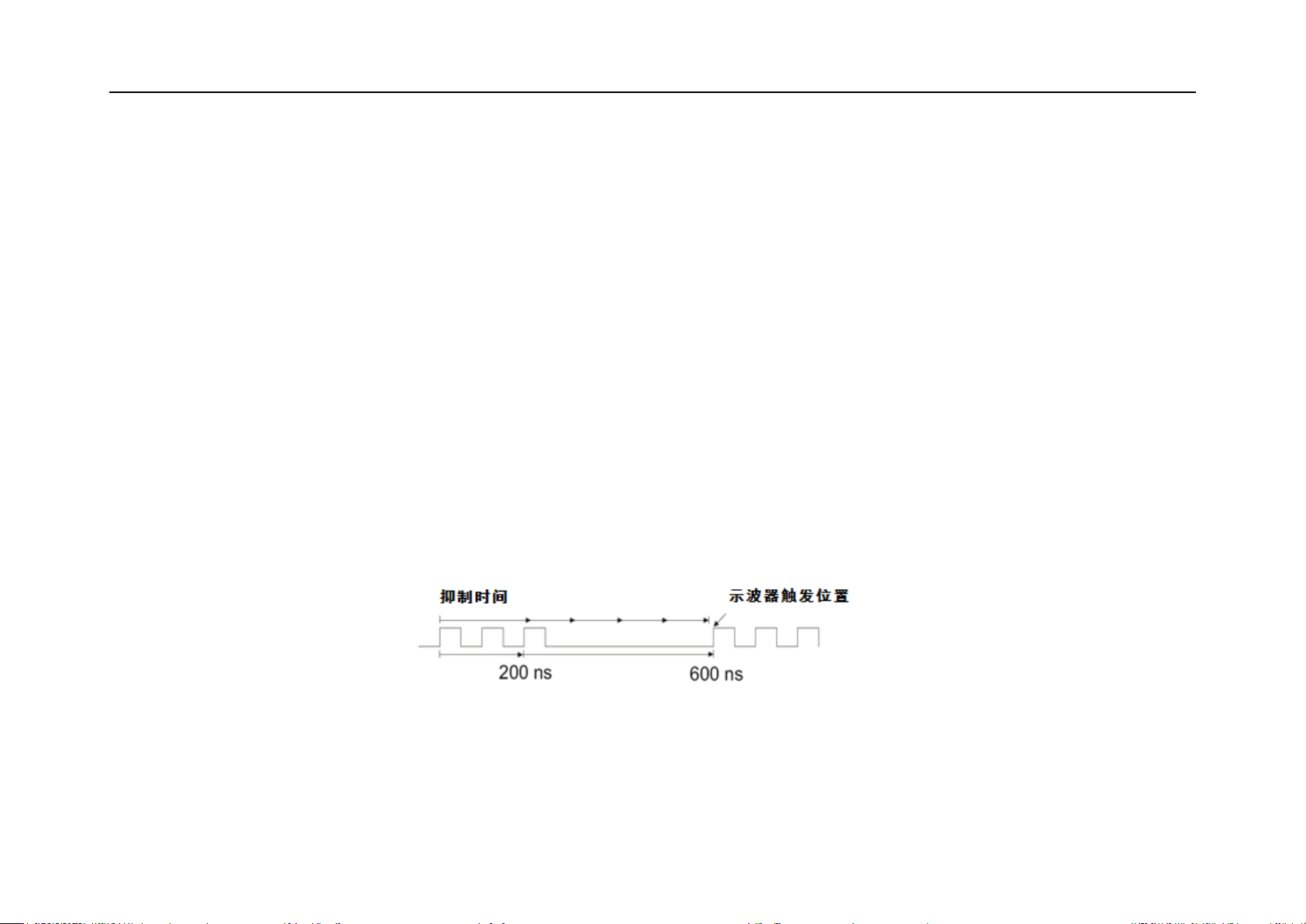

例如，要在下面所示的重复脉冲触发上获得稳定触发，可将抑制时间设置为＞200ns 但＜600ns 的
值。
图6-10 触发抑制时间示图说明
172
设置触发抑制时间：
1) 在主菜单中轻点“触发”打开触发菜单，在“常规”项下轻点“抑制时间”后的方框，打开抑制
时间调节界面，左上方显示触发时间，右上方显示微调时间标尺，下方显示粗调时间标尺，如图
6-11 所示。
图6-11 触发抑制时间设置界面
2) 调节时间时，拖动或轻点粗调标尺粗调，再拖动微调标尺微调抑制时间。
触发抑制操作提示
通常用于复杂波形，正确的抑制设置通常略小于波形的一次重复。将释抑时间设置为此时间，会
为一个重复波形生成唯一触发点。
更改时基设置不会影响触发抑制时间。
触发系统
173
利用 Zoom 功能，可以轻点 停止，然后平移和缩放数据，以找到波形重复的位置。使用光标
测量此时间，然后设置抑制时间。
使用 单次采集键可进行单次采集。
通常在进行单次采集时，您必须在被测设备中启动某些操作，而您不希望示波器在这些操作之前自
动触发。在电路中启动操作之前，屏幕左上角触发条件指示器 显示（这表示预触发缓冲区已填充）。
6.2 边沿触发
当触发信号的边沿到达某一设定的触发电平时，触发产生设定信号。在上升沿（屏幕上方指示图
标 ）、下降沿（ ）或双沿（ ）的任一边沿产生触发，可设置触发电平来改变触发点在触发边沿的
垂直位置，即触发电平线与信号边沿的交点。正确设置边沿触发耦合方式可以获得稳定波形。边沿触
发菜单说明见下表：
触发选项
设置
说明
