268 图 11 -7 选择平均采样模式后的波形，平均数 32 包络采样模式 使用包络采样模式可以看到数次采样到的波形的叠加效果， 在指定的 N 个采样数据中捕获一个信号 的最大值和最小值，可设置波形叠加次数，叠加次数可设为 2 、 4 、 8 、 16 、 32 、 64 、 128 、 256 或∞。
采样系统
267
a. 在主菜单中轻点“Zoom”键，打开缩放窗口。
b. 要获得毛刺的更好分辨率，可展开时基，以在毛刺周围设置正常窗口视图的展开部分。
平均采样模式
使用平均采样模式可平均多个采集结果，以减少所显示信号中的随机或无关噪声。平均多个采样结
果需要稳定的触发。
平均的数目可在平均采样模式后的选择框内进行设定，可设为 2、4、8、16、32、64、128、256 共
八个量级。
平均数目越高，显示的波形对波形变化的响应就越慢。必须在波形对变化的响应速度与信号上所显
示噪声的降低程度之间进行折衷。
使用平均采样模式
1) 打开通道菜单，在采样模式选项中选择平均采样模式。
2) 轻点平均采样模式方框右边的数字框，弹出平均数目，轻点数字以设置可最有效消除显示波形噪
声的平均数目。
268
图11-7 选择平均采样模式后的波形，平均数 32
包络采样模式
使用包络采样模式可以看到数次采样到的波形的叠加效果，在指定的 N 个采样数据中捕获一个信号
的最大值和最小值，可设置波形叠加次数，叠加次数可设为 2、4、8、16、32、64、128、256 或∞。
采样系统
269

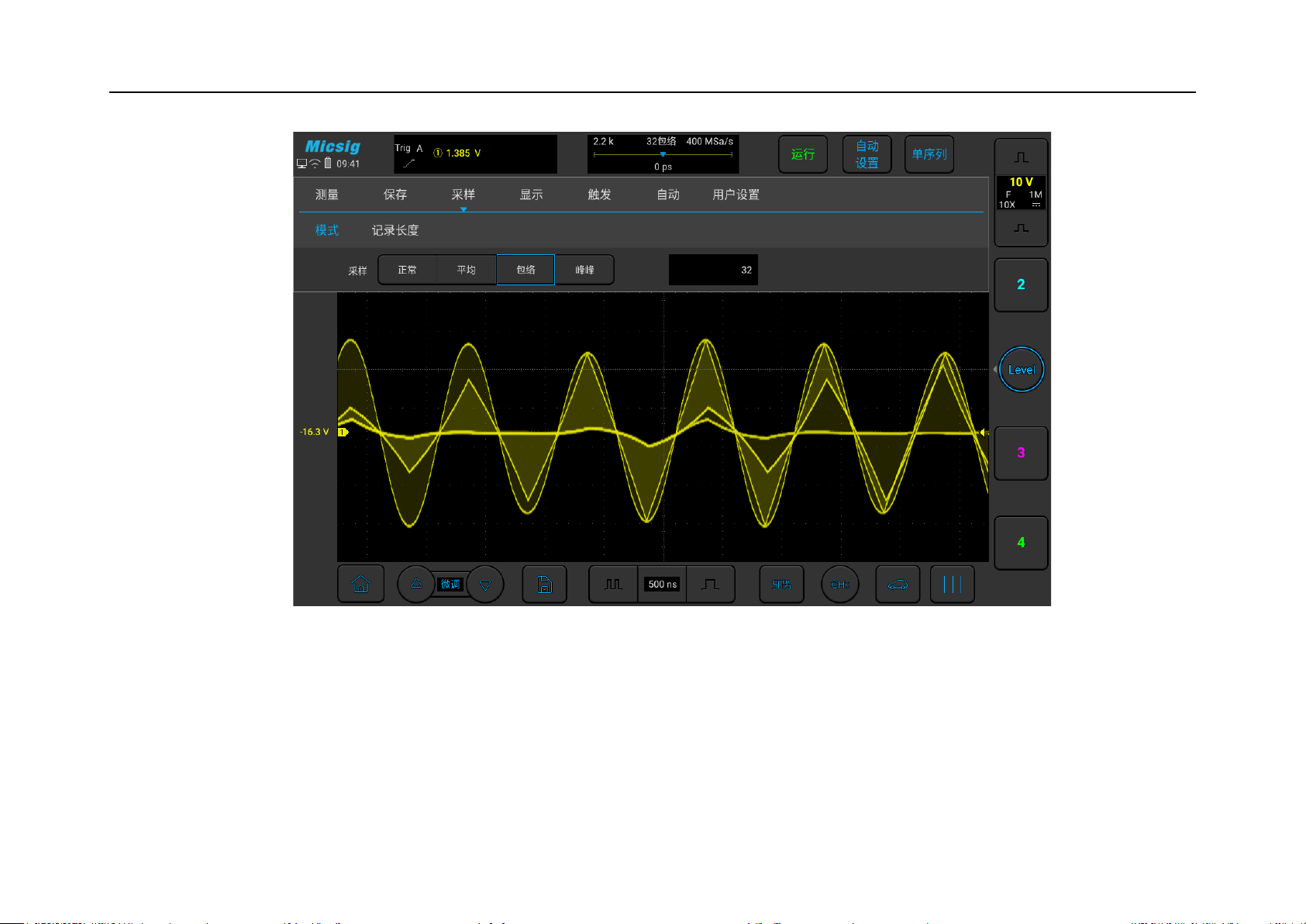

图11-8 包络采样模式（32）下的调幅信号
11.4 记录长度与采样率
记录长度是每次捕获波形的数据量，比如记录长度是 700K，表示一次触发捕获了 700K 个采样点。
在主菜单中，轻点采样-记录长度，进入记录长度设置菜单，可通过轻点相应的记录长度进行设置。
