触发系统 165 （ 2 ）从快速而又复杂的信号中抓取想要观察的片段 图 6-3 周期信号中有异常信号 图 6-4 通过设置触发电平捕获到该异常信号 什么是强制 触发？ 当示波器没有触发条件满足时，人为或自动让示波器产生的触发，就是强制触发。强制触发就是不管 条件是否满足，示波器只管抓取一段信号显示。 自动强制触发在菜单里设置。 触发设置里， 一般有触发模式选项， 可设置为 “正常 /Nor mal ” 或 “自 动 /A u to ”…
164
6.1 触发和触发调节
什么是触发？
只有先满足一个预设的条件，示波器才会捕获一条波形，这个根据条件捕获波形的动作就是触发。所
谓捕获波形，就是示波器抓取了一段信号并显示出来，不触发就没有波形显示。
触发的作用是什么？
（1）示波器可以稳定地显示一个周期性的信号。
图6-1 稳定显示的周期信号
图6-2 不稳定显示的周期信号
触发系统
165
（2）从快速而又复杂的信号中抓取想要观察的片段
图6-3 周期信号中有异常信号
图6-4 通过设置触发电平捕获到该异常信号
什么是强制触发？
当示波器没有触发条件满足时，人为或自动让示波器产生的触发，就是强制触发。强制触发就是不管
条件是否满足，示波器只管抓取一段信号显示。
自动强制触发在菜单里设置。触发设置里，一般有触发模式选项，可设置为“正常/Normal”或“自
动/Auto”触发。正常触发即为按设置条件触发。自动触发是强制触发的一种，当示波器超过一定时间
没有触发产生时，示波器就会强制触发。
166

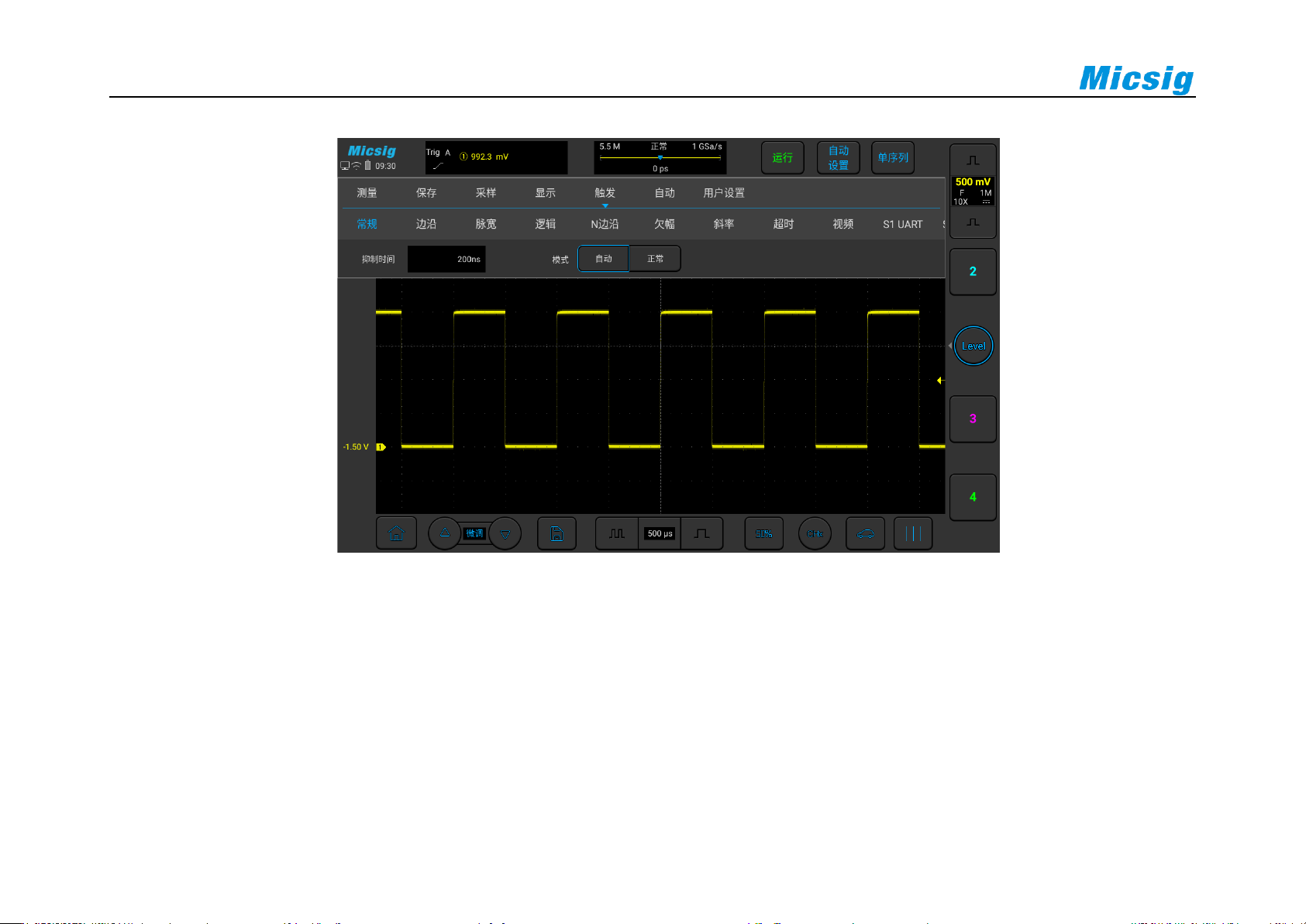

图6-5 示波器触发模式设置
当对一个信号特征不了解时，示波器应设置在“自动/Auto”模式，这样可以保证在其它触发设置不正
确时示波器也有波形显示，尽管波形不一定是稳定的，但是可以为我们进一步调节示波器提供直观的判断。
图 2-10 中的信号，就是“自动/Auto”模式强制触发的结果。
当我们针对一个特定的信号设置了特定的触发条件时，尤其是满足触发条件的时间间隔比较长时，就
需要将触发模式设置为“正常/Normal”，以防止示波器自动强制触发。
图 6-6 显示采集存储器的概念演示。以便于理解触发事件，可将采集存储器分为预触发和后触发缓冲器。
触发事件在采集存储器中的位置是由时间参考点与触发位置（水平延迟）设置定义的。
