2) 微调：点亮屏幕左下角的微调按键，对当前通道的波形垂直位置进行微调。
5.4 打开通道菜单
右侧通道控制栏向左轻扫，可以打开对应通道菜单。

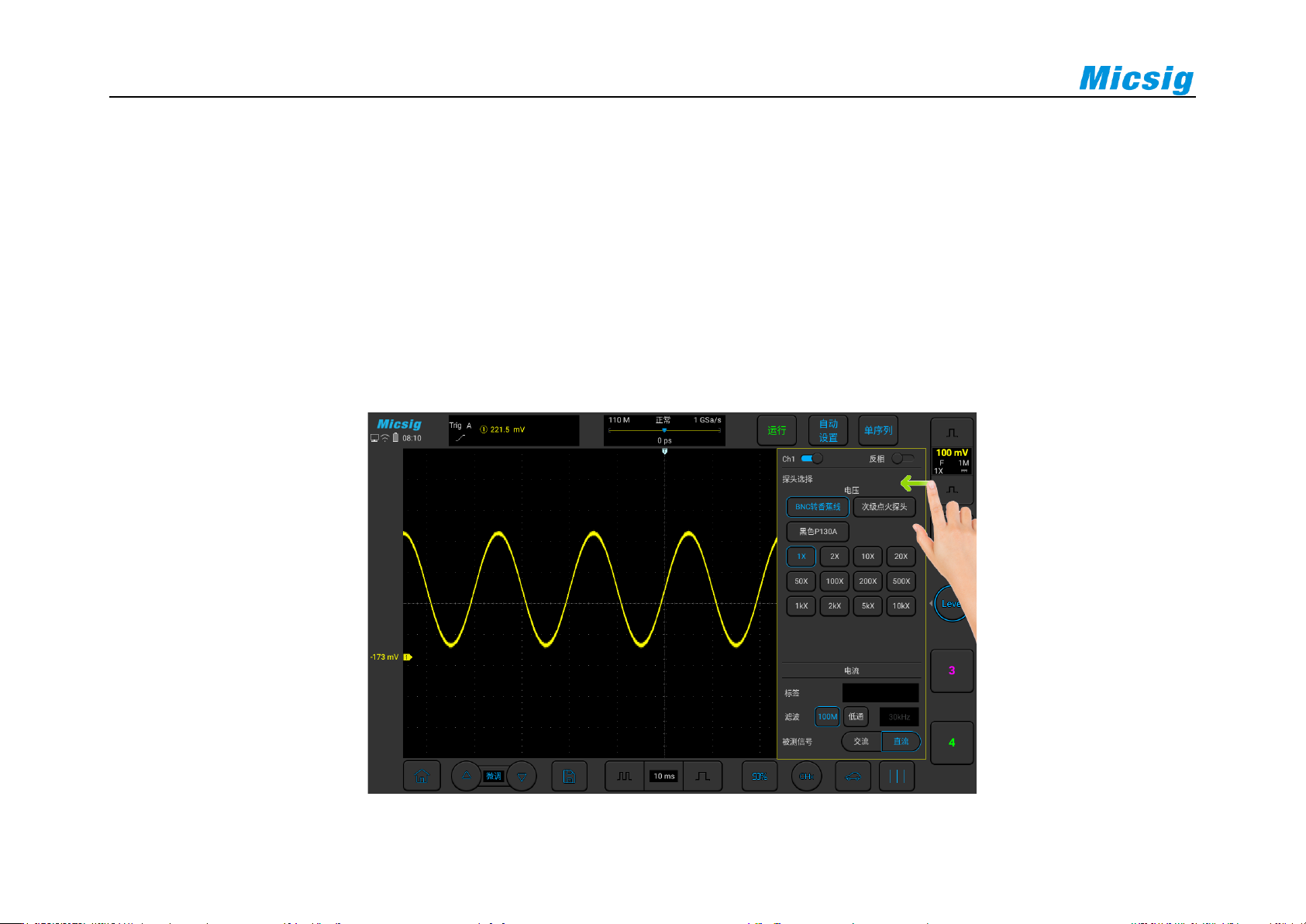

通道菜单如图 5-7 所示。在垂直菜单中可以设置通道打开关闭、波形反相、通道带宽限制、探针类
型、探针衰减倍数、通道耦合方式。
图 5-7 通道菜单打开
垂直系统
157
5.4.1 指定通道耦合
直流耦合：被测信号含有的直流分量和交流分量都能通过，可用于查看低至 0Hz 且没有较大 DC 偏
移的波形；交流耦合：被测信号的直流信号被阻隔，只允许交流分量通过，可用于查看具有较大 DC 偏
移的波形。
示波器接频率为 1KHz、幅值为 2V、偏置为 1V 的方波信号，通道耦合分别为 DC、AC 的波形如图 5-8、
5-9 所示。
图 5-8 DC 耦合 图 5-9 AC 耦合
158
注：该设置只针对当前通道有效，要切换当前通道，只需轻点通道图标、通道指示器图标或通道指
示器图标指向的水平位置直接切换即可，不需要退出菜单。
5.4.2 指定带宽限制
打开通道菜单，在通道菜单中找到“滤波”选择框，根据需要设置全带宽 100M 及低通滤波。
100M：允许所有频率的信号通过。
低通：仅允许低于当前设置频率下限的信号通过。
选择低通，轻点频率框 ，打开频率设置界面，轻点“MHz”和“KHz”选择频率档位，拖
动或轻点滑动条粗调允许通过的最高频率，轻点“+”、“-”按钮精确调节频率大小。
低通滤波可设置的频率范围是 30kHz-100MHz。
