PRG-NXTS-009S1 2. Job 编制器 NXT 系列 编程手册 35 2.4.6 Nozzle Available （使用吸嘴）的设定 提前设定好机器上可能使用的吸 嘴， 进行吸嘴选择时， 列表中仅显示已设定的吸嘴。 这样能 确保不会选择不可用的吸嘴以便 于进行选择，减少吸嘴选择失误。 1. 请 单击 [Machine C onfiguration] 窗 口下方的 [N ozzle Available] 标签页。 2. 双 …
2. Job 编制器 PRG-NXTS-009S1
34 NXT 系列 编程手册
2.4.5 Nozzle Changer Setup 的设定
进行 Nozzle Changer 的设定。
需要统一 Job 上和机器上设定的 Nozzle Changer 的吸嘴种类及吸嘴数量的配置。吸嘴种类
及数量不同时，无法进行生产。
1. 请单击 [Machine Configuration] 窗口下方的 [Nozzle Changer Setup] 标签页。
2. 从 [Module] 下拉列表中选择进行吸嘴设定的模组。
3. 单击吸嘴表格的 [Name] 字段显示该位置能够使用的吸嘴的下拉列表。请选择合适的吸
嘴。
备注 )可以同时为多个位置指定吸嘴。边点击 [Shift] 或 [Ctrl] 键，边选择要进行设定的吸
嘴左端的复数灰色单元格，双击右键。选择 [Select Nozzles]，然后从下拉列表中选
择吸嘴，最后单击 [OK]。
4. 重复上述操作，直到目标位置的所有所需吸嘴都设定完毕。
30PRG-0008Ec
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 35
2.4.6 Nozzle Available （使用吸嘴）的设定
提前设定好机器上可能使用的吸嘴，进行吸嘴选择时，列表中仅显示已设定的吸嘴。这样能
确保不会选择不可用的吸嘴以便于进行选择，减少吸嘴选择失误。
1. 请单击 [Machine Configuration] 窗口下方的 [Nozzle Available] 标签页。
2. 双击目标吸嘴 [Available] 栏，显示下拉列表。请将机器中能够使用的吸嘴设定为
[Yes]，不能够使用的吸嘴设定为 [No]。重复此操作，直到所有可用吸嘴和不可用吸嘴
都指定完毕。
3. 如果希望指定吸嘴数量，请将窗口滚动到右侧，然后在 [Qty] 列中指定可用吸嘴数量。
如果保留为 0 并且可用吸嘴设定为 “Yes”，则吸嘴数量就没有限制。
30PRG-0009a
2. Job 编制器 PRG-NXTS-009S1
36 NXT 系列 编程手册

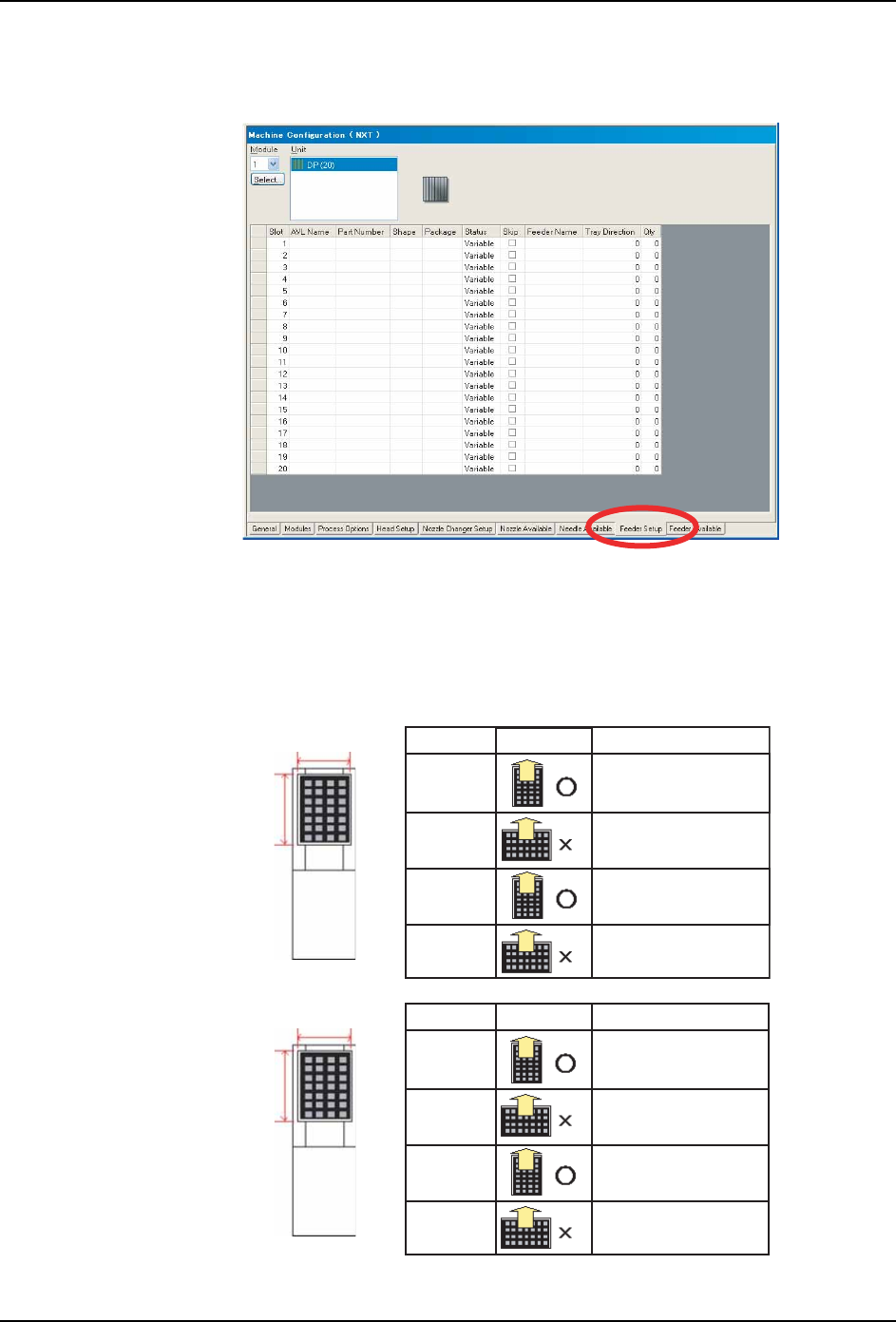

2.4.7 Feeder Setup 的设定
通常在标签页上不需要设定 [Feeder Setup]。在优化时自动设定 Feeder Setup。
关于料盘方向设定
使用料盘单元供应料盘元件时，料盘方向设定为 90 度、270 度就 X、Y 会替换，因此会发生
无法供应的现象。
按下图的料盘尺寸，只有 0 度和 180 度时可以供应。
01PRG-0059E
TrayUnit-M
Tray Width(Y) =322.6mm
Tray Length(X) = 135.9mm
35*6D
ᯯੇ ਥੜᩣ䖳
ᓜ
ᓜ
ᓜ
ᓜ
ഖѰᯏⴎᇳᓜѰPPθᡶԛθ
ഖѰᯏⴎᇳᓜѰPPθᡶԛθ
ഖѰᯏⴎᇳᓜѰPPθᡶԛθ
ഖѰᯏⴎᇳᓜѰPPθᡶԛθ
ਥԛᩣ䖳
уਥԛᩣ䖳
ਥԛᩣ䖳
уਥԛᩣ䖳
TrayUnit-LT
Tray Width(Y) =330.0mm
Tray Length(X) = 276.0mm
ᗘ
ᗘ
ᗘ
ᗘ
TrayUnit-LTW
ഖѰᯏⴎᇳᓜѰPPθᡶԛθ
ഖѰᯏⴎᇳᓜѰPPθᡶԛθ
ഖѰᯏⴎᇳᓜѰPPθᡶԛθ
ഖѰᯏⴎᇳᓜѰPPθᡶԛθ
ਥԛᩣ䖳
уਥԛᩣ䖳
ਥԛᩣ䖳
уਥԛᩣ䖳
ᯯੇ ਥੜᩣ䖳
