NXT系列 编程手册 1.pdf - 第71页
2. Job 编制器 PRG-NXTS-009S1 58 NXT 系列 编程手册 2. 料盘箱 B 设定为料盘箱 A 的次料站。与料盘箱 A 同样的 Slot 设定同样 的元件号。 料尽时从补料用的料盘箱补料 2 个料盘箱安装同样的元件， 一个料盘箱使用于生 产，另一个料盘箱 使用于补料。发 生料尽 时，从补料用的料盘箱自动进行 补料。 01PRG-0128Eb
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 57
先在料盘箱 A 生产，料尽时在料盘箱 B 生产
2 个料盘箱安装同样的元件，料尽时移动料盘箱进行生产。可以对生产中发生料尽的料盘箱
进行补料。
Job 的设定
1. 进行优化后，请确认 [Feeder Setup] 是否在料盘箱 A 配置了需要的元件。还有料盘箱 B
什么也没有配置。
BA
01SYS-0328Sb
ݳԦ$֯⭘ѝ
1
A
C
A'
C'
E
E'
B
D
B'
D'
F
F'
C
A'
C'
E
E'
B
D
B'
D'
F
F'
ݳԦ$ሶᯉቭ
2
⏝别的Magazine生产
3
0DJD]LQH$
0DJD]LQH%
0DJD]LQH$%ྛᏳྠ样的产品ࠋ⏕产时从任意Magazine供应元件ࠋ
⏕产中发生料尽时，切换Magazine继续生产ࠋ
这时发生料尽的Magazine进行补料ࠋ
C
A'
C'
E
E'
D
B'
D'
F
F'
A
01PRG-0127Eb
2. Job 编制器 PRG-NXTS-009S1
58 NXT 系列 编程手册
2. 料盘箱 B 设定为料盘箱 A 的次料站。与料盘箱 A 同样的 Slot 设定同样的元件号。
料尽时从补料用的料盘箱补料
2 个料盘箱安装同样的元件，一个料盘箱使用于生产，另一个料盘箱使用于补料。发生料尽
时，从补料用的料盘箱自动进行补料。
01PRG-0128Eb
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 59

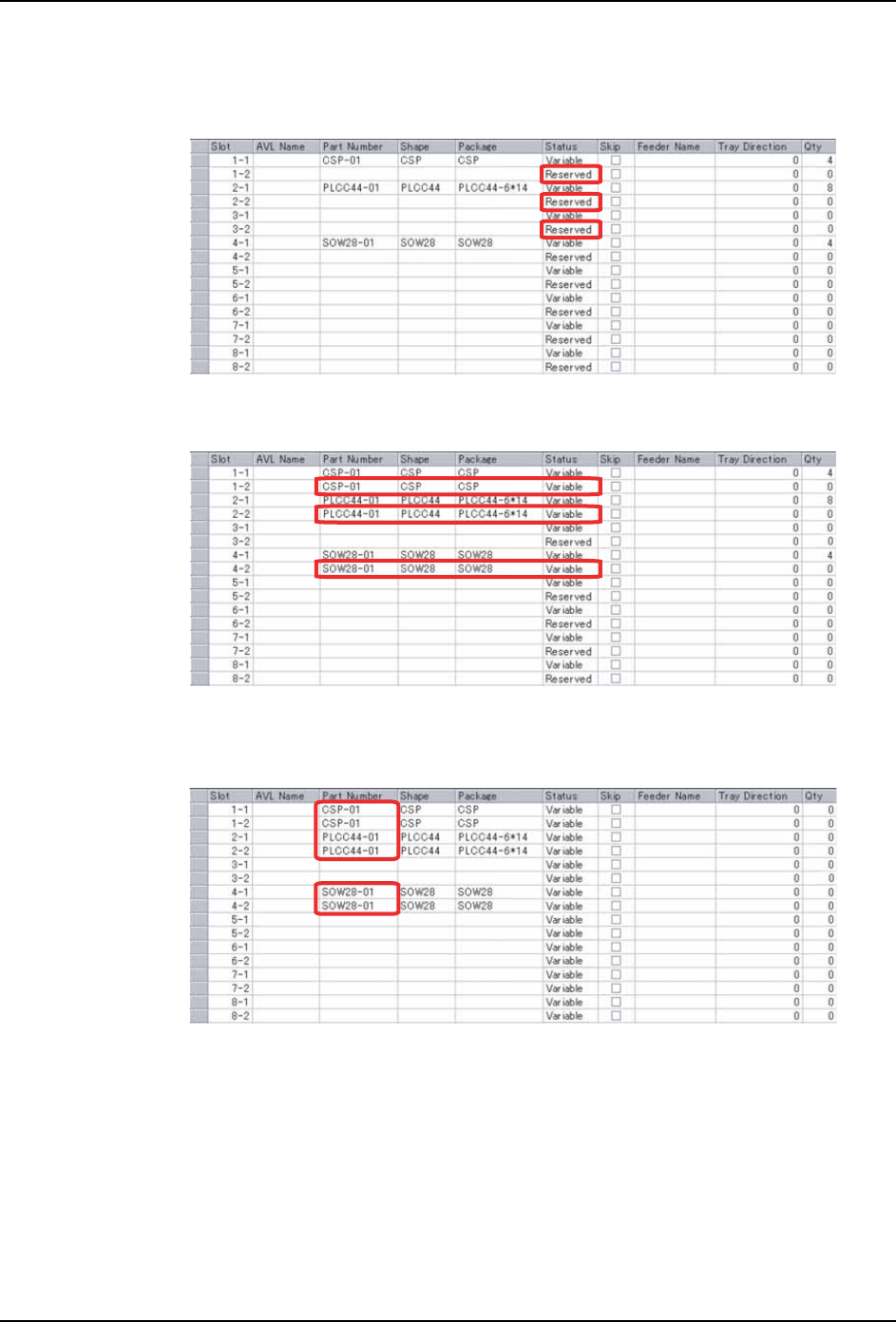

Job 的设定
1. 请在 [Feeder Setup] 中使用于生产的料盘箱的 Sub Slot 的 [Status] 栏设定为
[Reserved] 后，进行优化 （详细内容请参照 「2.7Opuchimaizu。）
2. 请对 Sub Slot 设定次供料器。此时 Sub Slot 的 [Status] 栏自动变更为 [Variable]。
3. 请对补料用的料盘箱设定为次供料器。补料用的料盘箱请设定与生产用的料盘箱同样的
Slot、同样的元件号码。
30PRG-0178
30PRG-0179
30PRG-0180
