2.5.12 设定电路板 ID 读取条件时
不能读取电路板 ID 时，请变更读取条件。
Cell size 的指定
Cell size 较小 （大于 0.070mm、小于 0.140mm）时，请指定 Cell size。
注意 ) 不能读取 Cell size 小于 0.070mm 的电路板的 ID。
CCell size 较大 （大于 0.140mm）时，即使不指定 Cell size （0.000mm）也能进行读取。
但是，电路板 ID 的印刷状态不良时请指定 Cell size。
Job 的设定方法

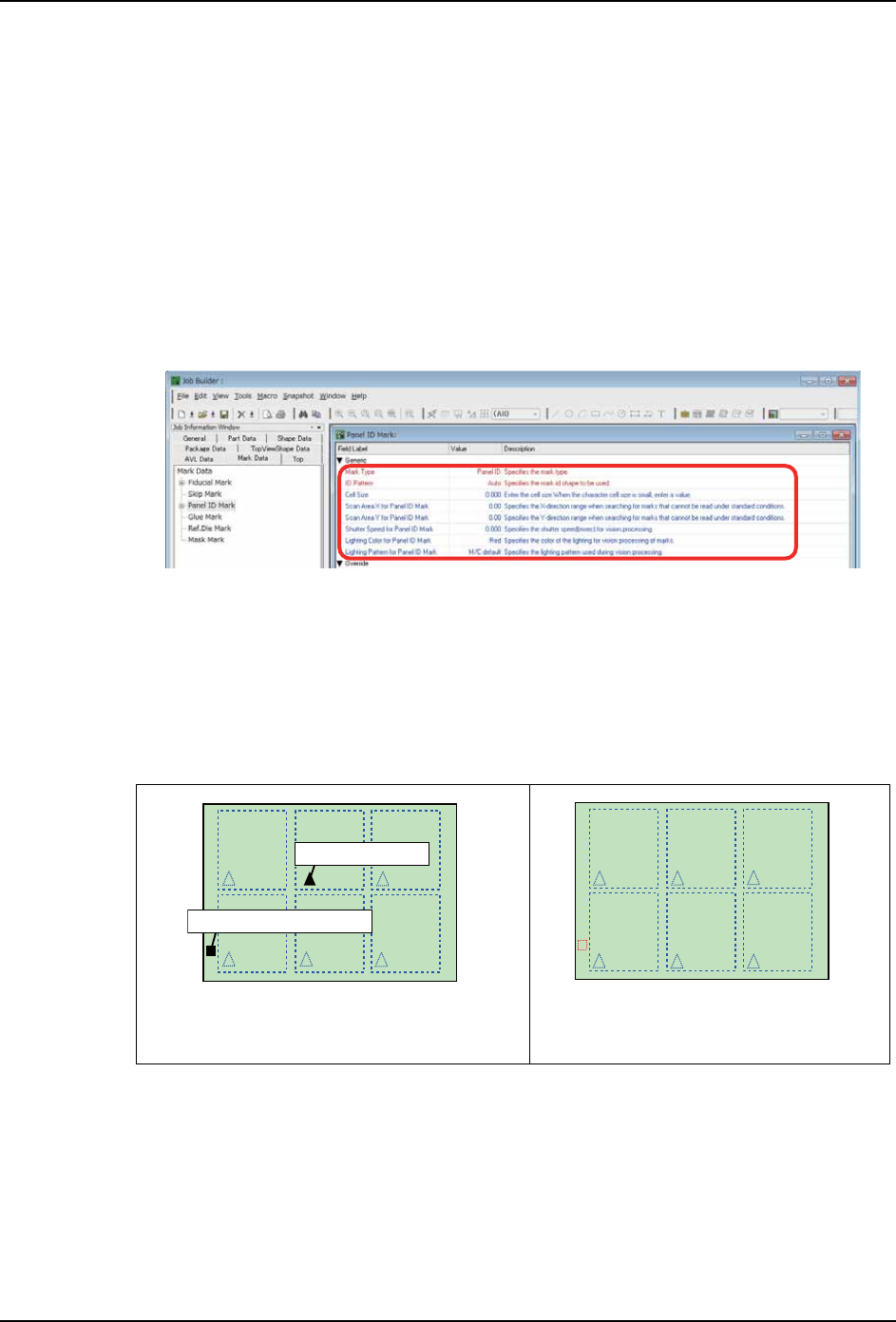

请根据需要，对 Fuji Flexa 的 [Mark Data]-[Panel ID Mark] 的项目进行设定。
2.5.13 使用 Group board skip 功能
在 Group board skip 功能中登录 Board skip mark 以后，只读取有 Board skip mark 的电
路板。
因为通过此功能减少 Board skip mark 读取点数，所以可以缩短生产时间。
设定 Group board skip
在 Fuji Flexa 设定 Group board skip。
30PRG-0385-E
如果有 Group board skip mark 时就会读取
Board skip mark。
则没有 Group board skip mark 时就不会
读取 Board skip mark。
01PRG-0311
Group Board Skip Mark
Board Skip Mark
01PRG-0312
2. Job 编制器 PRG-NXTS-009S1
74 NXT 系列 编程手册
Flexa 的设定
1. 请在 Fuji Flexa 的 [Coordinate]-[Mark] 设定 Board skip mark 及 Group board skip
mark 的坐标。
2. 选择 Group board skip mark 的坐标并在元件信息编辑点击 [Ref List(L):] 的 [ ] 键
请进行 Board skip mark 的登录。
将 Group board skip mark 编辑对话框左侧的 Board skip mark 移动到右侧并登录。
30PRG-0313
30PRG-0314E
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 75
2.5.14 使用电路板停止位置补正功能时
所谓电路板停止位置补正功能，是使电路板的停止位置稳定的补正功能。
电路板停止位置补正功能中有电路板停止位置学习功能、通过读取 F 定位点的补正功能、通
过读取电路板边界的补正功能。
使用此功能要在 Accessories Software 的机器功能设定中设定使用电路板停止位置补正功
能。
进行使用电路板边界的停止位置补正时，需要安装低反射板。
详细内容请参照 「System Reference」。
如果 F 定位点的位置精度参差不齐时，通过读取 F 定位点的电路板停止位置补正功能及电路
板停止位置学习功能有时会不能使用。
电路板停止位置学习功能 : 是掌握 F 定位点偏移量，对于电路板搬运指示时的停
止目的位置反馈后改善电路板停止精度的功能。
通过读取 F 定位点的补正功能
:
是读取补正 F 定位点时，补正停止位置的功能。
通过读取电路板边界的补正功
能:
是在取入电路板时，读取电路板边界，补正停止位置
的功能。
