PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 79
设定检出区域
由于是特殊的电路板，使用标准设定不能检出电路板边缘时，请进行 Job 的 Machine
Configuration 中的检出区域的调整。

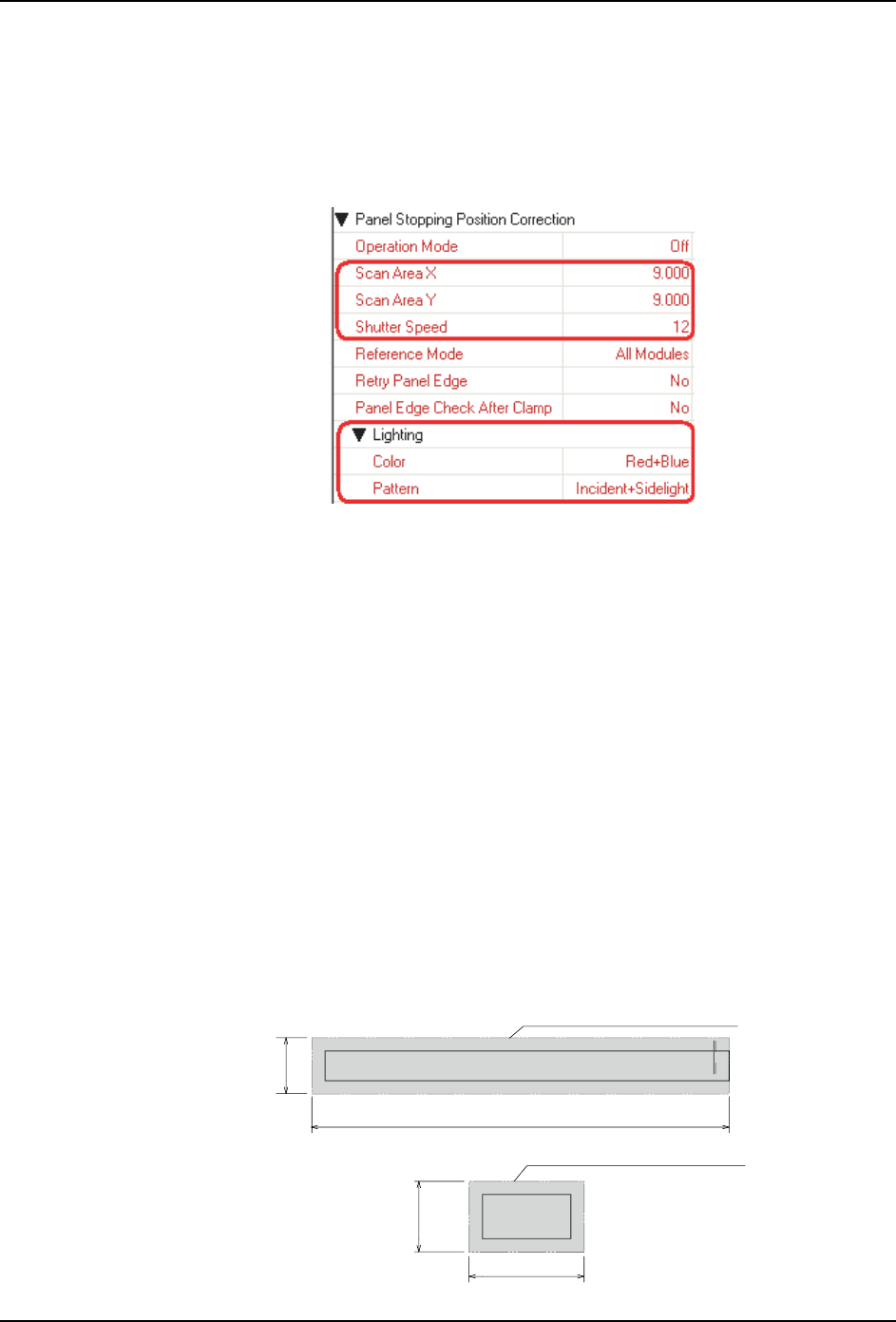

1. 在 Fuji Flexa 的 [Machine Configuration]-[Process Options] 中，请进行以下的设
定。
设定低反射板的安装范围
使用 Auto Backup Pin （自动支撑销）时，设定低反射板的安装范围 （不可以配置支撑销
的范围）。
低反射板有以下 2 个种类。
-[Panel Stopping
Position Correction]
-[Scan Area X,Y]： 检出区域尺寸改变。
-[Shutter Speed]： 影像的亮度改变。标准值是 12msec。
-[Lighting]
- [Color]： 光源颜色改变。
- [Pattern]： 光源亮灯类型改变。
30PRG-0097
(অս㸸mm)
274
30PRG-0165S
38
48
78
нਟԕ䝽㖞%DFNXSSLQ㤳ത
нਟԕ䝽㖞%DFNXSSLQ㤳ത
վ৽ሴᶯ ($7\SH)
վ৽ሴᶯ
(%7\SH)
2. Job 编制器 PRG-NXTS-009S1
80 NXT 系列 编程手册
1. 请在 Fuji Flexa 的 [Machine Configuration] - [Process Options] 上进行如下设定。
注意 )
·因为低反射板存在偏移的可能性，所以请在设定时，将 Y1 设定为比原定小数毫
米、Y2 设定为比原定大数毫米。
·使用低反射板 （B 类型）时的输入方法和使用低反射板 （A 类型）相同。
-[Backup Plate]
-[Backup Pin Prohibited Area Y1]： 输入从电路板边端到反射板最靠前为止
的距离。
-[Backup Pin Prohibited Area Y2]： 输入从电路板边端到反射板最纵深为止
的距离。
a. 电路板
b. 低反射板 （A 类型）
Y1 Backup Pin Prohibited Area Y1
Y2 Backup Pin Prohibited Area Y2
01PRG-0350
01PRG-0351
3.0
Y1
Y2
a.
b.
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 81
创建电路板边缘顺序
注意事项
以下说明在指定电路板边缘检查顺序时的注意事项。
·请指定电路板边缘的直线部分。切口部分的角附近不要进入扫描区域内。
·当指定电路板旋转后，请按照电路板载入搬运轨道时的方向指定坐标。
·搬运轨道中不存在电路板时，所指定的位置中必须不含任何发光物体，例如支撑
销。另外，在指定区域中请不要放置发光体 （例如支撑销，灰尘 / 油污或者软支
撑销的顶端等）。
·生产 Panel 尺寸 L 超过 534mm 的大电路板时，会进行电路板停止位置的交替。这
时无法读取设定在可贴装范围外侧的电路板边缘。
备注 )只有 M6-2 扩展搬运轨模组才可以对应大型电路板（X 方向的长度超过 534mm 电路板）。
35*6
ᕅڣ㦋পതᷛ
35*6
ᕅڣ㦋পതᷛ
-RE߯ᓎᯊⱘ⬉䏃ᵓᮍ ᨀ䖤ᯊⱘ⬉䏃ᵓᮍ
35*6
≵᳝⬉䏃ᵓⱘ㚠᱃䚼ߚ
ܝ⋑⠽ᕅڣ㦋পതᷛ
᳝⬉䏃ᵓⱘᯊ
30PRG-0041Sa
ਟ䍤㻵४ฏ 导入画像坐标
