Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten 223 4 Bild 4.3 - 17 Box-PC-enhet, baksi da - anslutning av stickkontakter USB-…
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
222
4.3.11.1 Box-PC-enhet - elektriska anslutningsställen
4

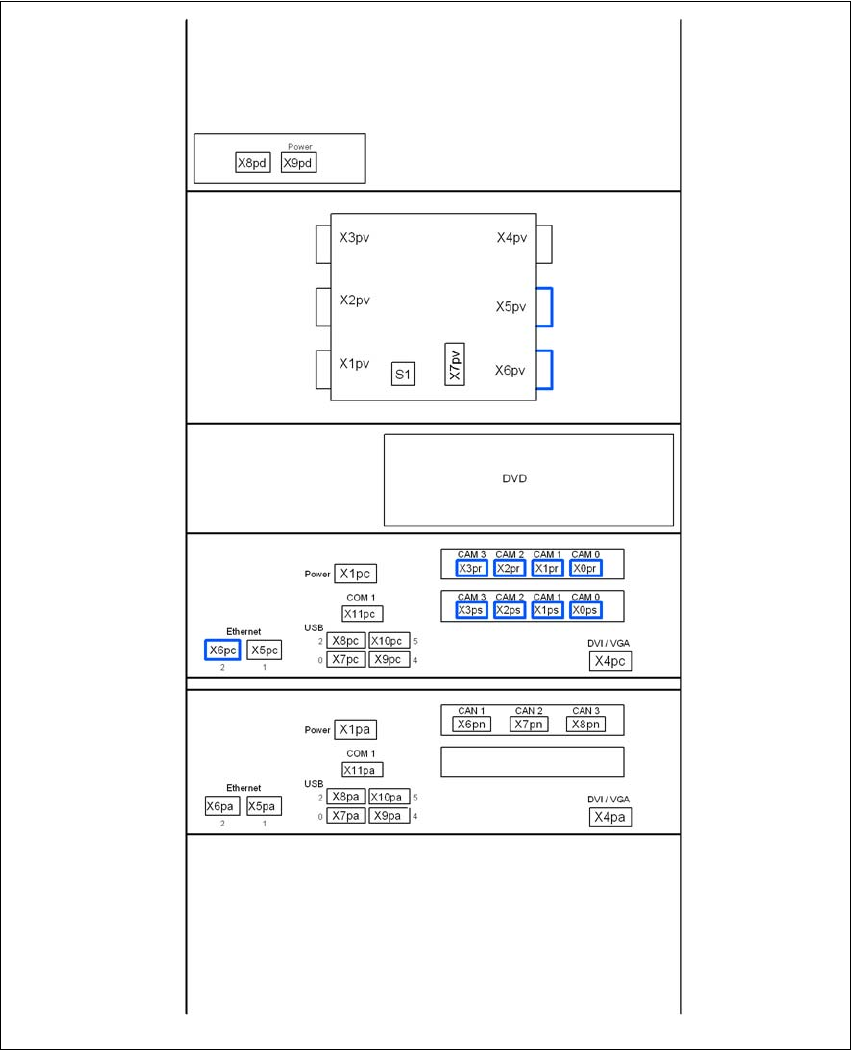

Bild 4.3 - 16 Box-PC-enhet, frontsida - stickkontakt anslutes
USB-hubb
Videomultiplexer
Styrdator
Maskinstyrsystem
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
223
4
Bild 4.3 - 17 Box-PC-enhet, baksida - anslutning av stickkontakter
USB-hubb
DC/DC-konverter
Styrdator
Maskinstyrsystem
Box-PC spänningsfördelare
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
224
4.3.11.2 Box-PC-enhet - stickanslutningar på frontsidan
4
→ Kontrollera också följande stickanslutningar:
4
Box-PC-enhet, frontsida
(bild 4.3 - 16
, sida 222)
Stickkontakt
Anslutningskabel Observera
Stickkontakt Kabel
X0pr
a
X0pr 03009778 Stick in till anslag
X1pr
a
X1pr 03009838 Stick in till anslag
X2pr
a
X2pr 03009755 Stick in till anslag
X3pr
a
X3pr 03009756 Stick in till anslag
X0ps
a
X0ps 03009798 Stick in till anslag
X1ps
a
X1ps 03009818 Stick in till anslag
X2ps
a
X2ps 03009757 Stick in till anslag
X3ps
a
X3ps 03009758 Stick in till anslag
X6pc X6pc 03010478 Stick in till anslag
X5pv X5pv 03051749 Säkra med skruvar
X6pv X6pv 03051750 Säkra med skruvar
a) Denna stickkontakt är avsedd för kamera.
Box-PC-enhet, frontsida
(bild 4.3 - 16
, sida 222)
Stickkontakt
Stickkontakt Kabel
X1pa X4rz (Box-PC baksida) 03050908-W2
X1pc X4rz (Box-PC baksida) 03050908-W1
X4pa X2pv 03051748
X4pc X1pv 03051747
X5pc X5pa 03051756
X7pc X8pd 03051755
X9pd X2rz (Box-PC baksida) 03052633-W1
