Skötselinstruktion SIPLACE D3 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
299
6.1.3.4 Montering
Munstycksväxlaren är fastsatt på komponentvagnens indragningsanordning.
6

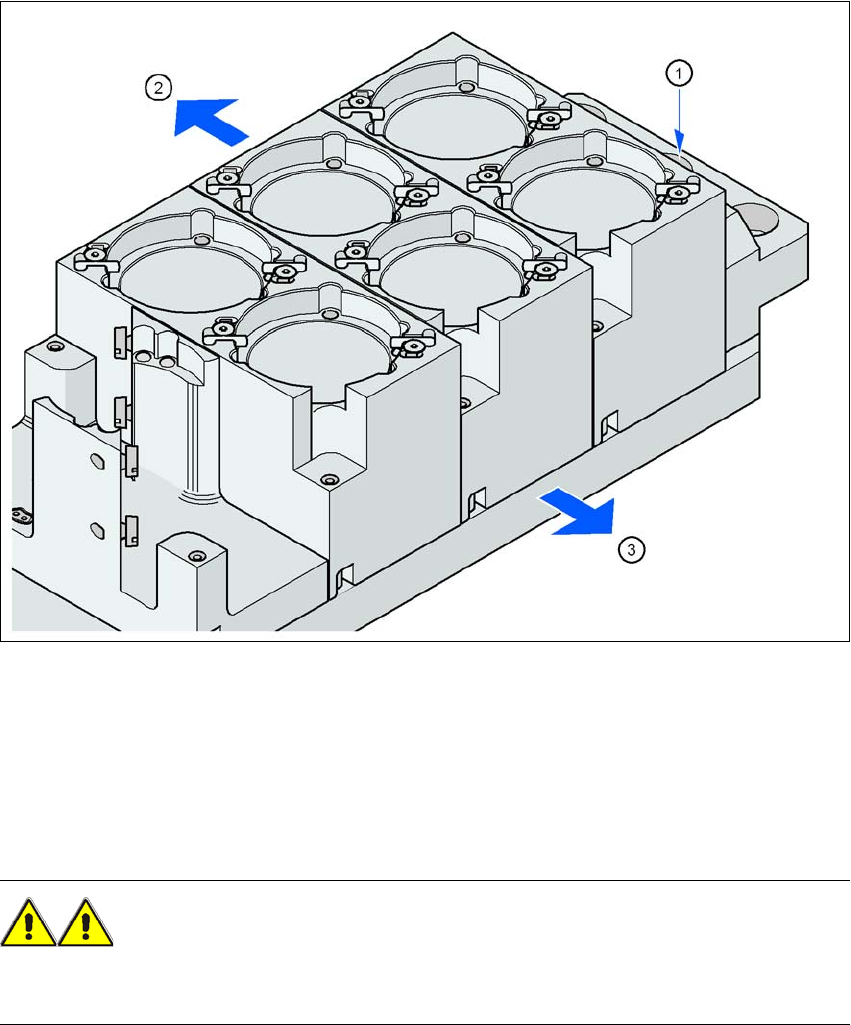

Bild 6.1 - 15 Montageposition
(1) Markeringshål
(2) Operatörssida
(3) Pil visar kretskortstransportörens riktning
6
→ Rikta in munstycksväxlaren så att markerungshålet (pos 1) är till vänster, sett från operatören.
VARNING 6
Installera för varje ytmonteringshuvud bara den tillhörande munstycksväxlaren. Vid blandkonfi-
guration är det risk för huvudkollision!
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
300
6.1.3.5 Munstycksväxlare för TwinHead i ytmonteringsområde med 2 portaler och
tilldockad MTC2
Artikelnr 00119747-xx Munstycksväxlare TwinHead före MTC
Vid en kombination av TwinHead och MTC2 i ytmonteringsområden med två portaler, kan stan-
dardmunstycksväxlaren för TwinHead inte användas på ställplats 4. För detta fall finns det optio-
nala munstycksväxlare för TwinHead i ytmonteringsområde med 2 portaler och tilldockad MTC2.
6
Bild 6.1 - 16 Munstycksväxlare med TwinHead i ytmonteringsområde med 2 portaler och tilldockad MTC2
6.1.3.6 Munstycksväxlare 2 för TwinHead
Artikelnr 00119717-xx Munstycksväxlare 2, TwinHead
Denna munstycksväxlare kan bära upp till 10 magasin. Alla andra tekniska data är identiska med
de för den första munstycksväxlaren.
Skötselinstruktion SIPLACE D3 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
301
6.1.3.7 Kassationsbehållare för komponenter
För SIPLACE TwinHead kan en kassationsbehållare för komponenter installeras Den är placerad
sidan om Fine-Pitch-visionmodulen (se pos 4 i bild 6.1 - 14
, sida 298).
6
Bild 6.1 - 17 Kassationsbehållare för komponenter
6.1.3.8 Gripare och specialmunstycken
SIPLACE-automaten bearbetar förutom standard-SMT-spektrum också komponenter i genom-
stickningsteknik (Through Hole Technology) och OSC-komponenter (Odd Shaped Components).
Parallell till detta utvecklar SIPLACE kontinuerligt specialmunstyc
ken och gripare.
Sp
ecialmunstycken finns för alla ytmonteringshuvud, för att med maximal hastighet, precision och
flexibilitet kunna bearbeta ytmonteringsuppdrag. Insatsen av automatiska munstycksväxlare re-
ducerar uppsättningstiderna, som uppstår vid produktbyten.
För Pick&Place-huvudena erbjuder SIPLACE
mekaniska gripare. Komponenter vars yta inte
lämpar sig för uppsugning av munstycken, hämtas och monteras med mekaniska gripare. Det
finns två utföranden av gripare, som efter sin funktion kan indelas i två grupper:
– Gripare som tar komponenterna i ytterkanten, och
– gripare som tar komponenterna i innerkanten.
Informationer om specialmunstycken och gripare får ni hos SIPLACE
. För tillverkning av spe-
cialmunstycken och gripare får ni också hos SIPLACE.
