Skötselinstruktion SIPLACE D3 2 Driftsäkerhet Från programversion SR.605.xx Utgåva 07/2008 SE 2.6 Säkerhetsanordningar 75 Kontaktorsäkerhetskombination 3TK280 6 (pos 1, bild 2.6 - 6 ) 2 Kontaktorsäkerhe tskombinationen ä…
2 Driftsäkerhet Skötselinstruktion SIPLACE D3
2.6 Säkerhetsanordningar Från programversion SR.605.xx Utgåva 07/2008 SE
74
2.6.3 Placering av kontaktorsäkerhetskombination och serviceuttag
2
Bild 2.6 - 6 Placering av kontaktorsäkerhetskombination och serviceuttag
2
(1) Kontaktorsäkerhetskombination
(2) Serviceuttag
Skötselinstruktion SIPLACE D3 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.6 Säkerhetsanordningar
75
Kontaktorsäkerhetskombination 3TK2806 (pos 1, bild 2.6 - 6) 2
Kontaktorsäkerhetskombinationen är placerad i elaggregatet. De används för övervakning av
NÖDSTOPP-kopplingarna och skyddsanordningarna.
Tre villkor måste vara uppfyllda för aktivering av kontaktorsäkerhetskombinationen:
– Signalen "Softwarefrigivning" måste ha kommit.
– NÖDSTOPP-kedjan måste vara sluten.
– Startknappen måste vara tryckt.
På framsidan av kontaktorsäkerhetskombinationen finns tre gröna LED för driftsvisning (se bild
2.6 - 7
, sidan 76):
– LED "Nät" visar att det finns spänning.
– LED "Kanal 1" och "Kanal 2" lyser då startknappen tryckts, NÖDSTOPP-slingan är sluten och
signalkretsen inte signaliserar felstatus.
Serviceuttag (pos 2, bild 2.6 - 6) 2
Serviceuttaget är placerat på elaggregatet och är säkrat mot övertäckning. Serviceuttaget kan en-
dast användas när automaten ansluts till nätet via en 5-partsledning (L1, L2, L3, N och PE). Om
en 4-partsledning, t ex utan N, används kan serviceuttaget inte utnyttjas.
VARNING 2
Följ alltid säkerhetsföreskrifterna för livsfarlig spänning, även när automaten är frånslagen! (Se
avsnitt 2.1.3 från sida 34)
2 Driftsäkerhet Skötselinstruktion SIPLACE D3
2.6 Säkerhetsanordningar Från programversion SR.605.xx Utgåva 07/2008 SE
76
2.6.4 NÖDSTOPP-slingan och signalkrets
2.6.4.1 Uppbyggnad av NÖDSTOPP-slingan
Följande kontakter är seriekopplade och bildar en NÖDSTOPP-slinga:
– slutarkontakter för fyra skyddskåpsbrytare
– slutarkontakter för de båda skyddsbrytarna för övertäckningsluckorna över kretskortstran-
sportören
– slutarkontakter för två NÖDSTOPP-knappar
– slutarkontakter för matar-övertäckningsluckorna (option)
– slutarkontakt för fyra komponentvagnar
– kanal i kontaktorsäkerhetskombinationen KSK K6
Vid NÖDSTOPP-slinga 2 påförs kanal 2 från kontaktorsäkerhetskombinationen KSK K6 till CAN-
buss-signal för signalkretsen (se avsnitt 2.6.4.2
). Är NÖDSTOPP-slingan sluten och ingen felfunk-
tion signaliserad från signalkretsen, så lyser förutom den gröna nätkontroll-LED på kontaktorsä-
kerhetskombinationen, även de båda gröna LED för kanalerna 1 och 2.
2

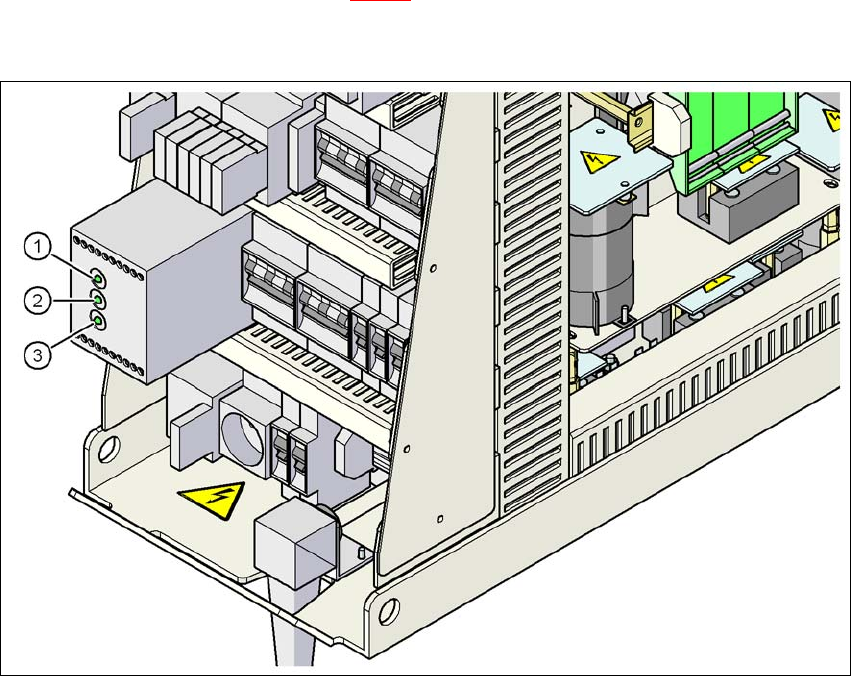

Bild 2.6 - 7 Signal-LED för kontaktorsäkerhetskombinationen
(1) Nät / Power
(2) Kanal 1 / Channel 1
(3) Kanal 2 / Channel 2
