EJM8D C - MB - 09E - 00 NPM - DX 4 9-1 -8 3 8 6 ON 7 贴装头板 ● 贴装头挡块 : 左右 2 块 贴装头挡块 ● 握住贴装头上部的 把手，把贴装头挡块挂在 X 轴板 上、注意避 免碰触到安全盖 。 ●请事先确认安 装面有无异物 。 Ｘ轴板 安装贴装头 拉出贴装头，连接连接器 连接器 注意 通过轻量 8 吸嘴贴装头或者 4 吸嘴 贴装贴装 BGA 、 C SP 时，请确认 在多功能识别照…
EJM8DC-MB-09E-00
NPM-DX
贴装头和吸嘴交换器的
更换 4
贴装头的安装
5
9-1-7
工程师手册
9-1
1
2
1
3
4
2
OFF
所需时间: 10分钟 (只包括贴装头的安装时间)

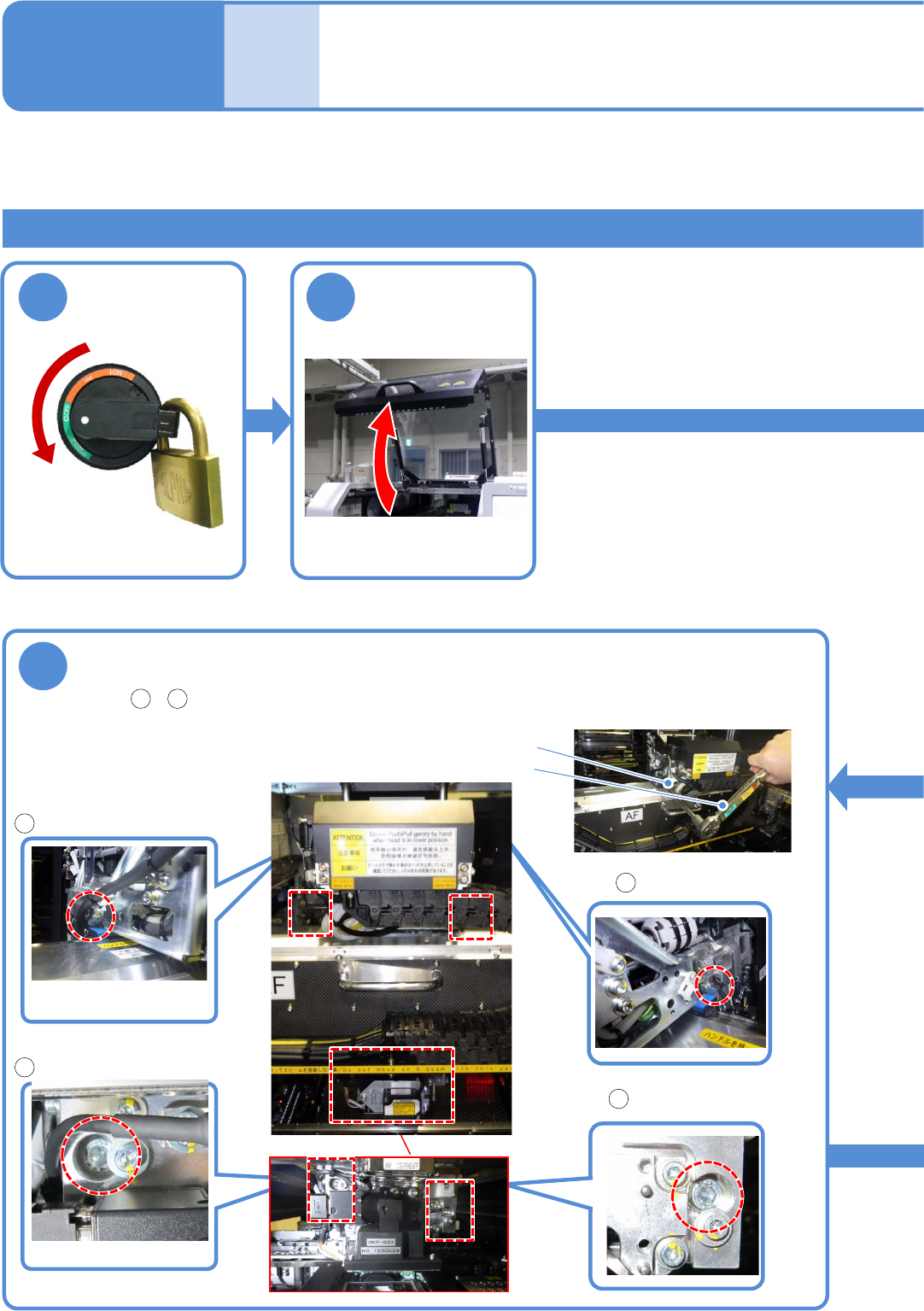

拧紧螺栓固定贴装头
●按照 ~ 的顺序，使用扭矩扳手、长钻头把固定螺栓 (4处) 拧紧。
●拧紧扭矩规格值: 9.8 ±0.5 N·m
1 4
贴装头右下部
贴装头右上部
贴装头左上部
扭矩扳手
长钻头
贴装头左下部
EJM8DC-MB-09E-00
NPM-DX
4
9-1-8
3
8
6
ON
7
贴装头板
●贴装头挡块: 左右2块
贴装头挡块
●握住贴装头上部的把手，把贴装头挡块挂在X轴板上、注意避
免碰触到安全盖。
●请事先确认安装面有无异物。
Ｘ轴板
安装贴装头
拉出贴装头，连接连接器
连接器
注意
通过轻量8吸嘴贴装头或者4吸嘴
贴装贴装BGA、CSP时，请确认
在多功能识别照相机单元上是否
安装了侧面照明。
侧面照明
多功能识别照相机V2
更换吸嘴交换器
●更换成与所安装贴装头相
应的吸嘴交换器。
EJM8DC-MB-09E-00
NPM-DX
9-1-9
STEP
*1)
项目 操作
参照
STEP2
贴装头/面补正Z 高度计测
(→P.10-1-2, 9-4)
STEP3
治具站
扫描位置
(→P.9-1-2, 9-10)
贴装头偏移量
(→P.9-1-2, 9-10)
精度验证
贴装精度反映
(→P.9-1-2, 9-19)
贴装精度 验证
(→P.9-1-2, 9-19)
更换贴装头后，请必须进行校准和精度验证。
工程师手册
9-1
贴装头和吸嘴交换器的
更换 5
校准
*1) 贴装头的更换没有相当于STEP1的作业。
