EJM8D C - MB - 10E - 00 NPM - DX 10 -8-1 -6 25 26 ● 输入在 读取的数值 。 输入范围 : 16 ~ 22 N 24 ( 进行校准作业 ) 27 输入测定值 28 ●读取测定中的 稳定值。 关于负荷测定值， 由于吸嘴和治具 接 触的瞬间数值会 增大，无法获 取正确 的测定值。因此 ，不显示最大 值而是 使用标准值进行 测定。 + ●负荷测量仪表 的切换方法 ( → 『 工程师手册 』 P…

100%1 / 638

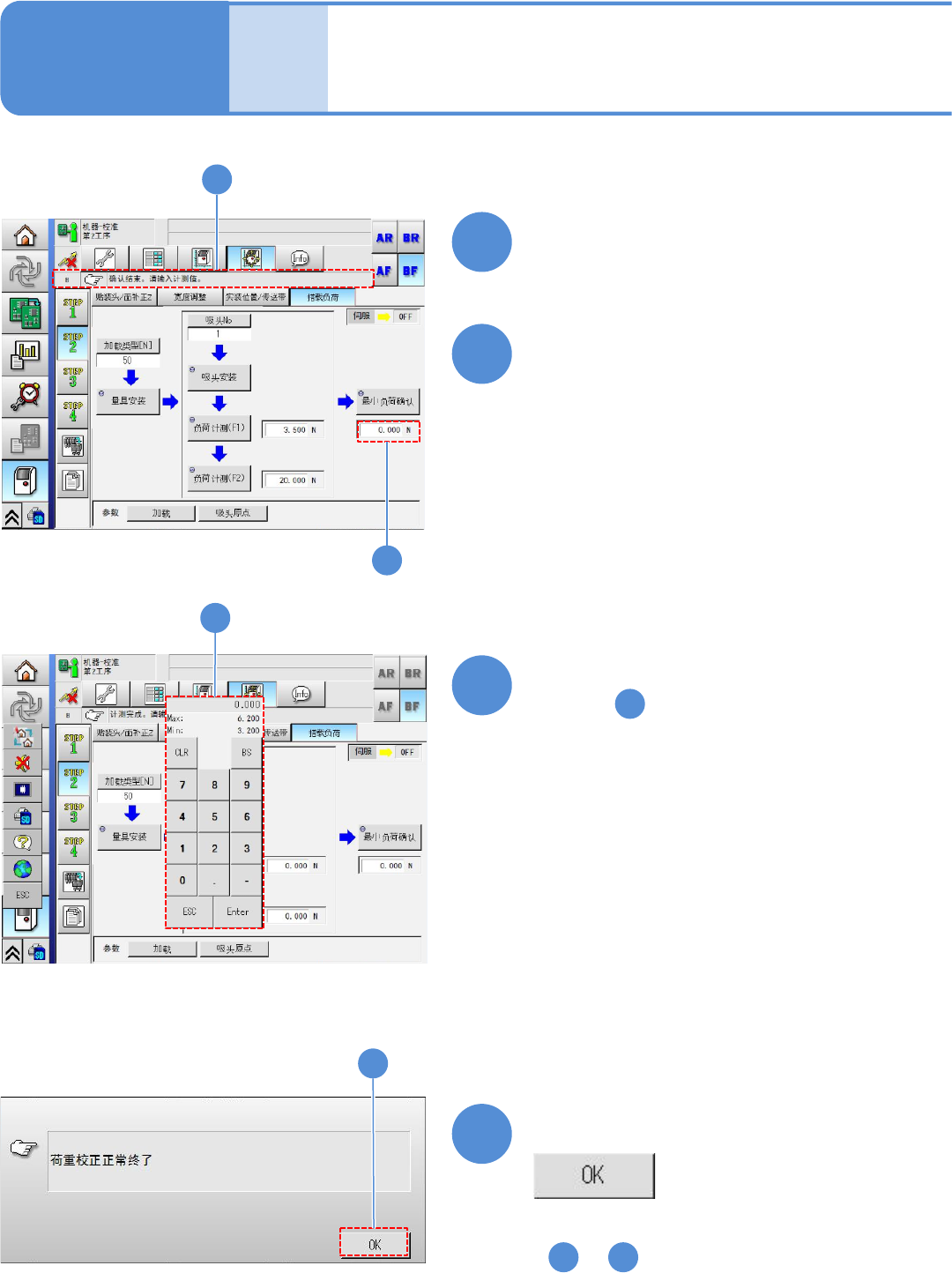

EJM8DC-MB-10E-00
NPM-DX
贴装负荷
10-8-1
-5
贴装负荷 3
21
22
●输入在 读取的数值。
输入范围: 3.0 ~ 4.4 N
20
23
●读取测定中的稳定值。
关于负荷测定值，由于吸嘴和治具接
触的瞬间数值会增大，无法获取正确
的测定值。因此，不显示最大值而是
使用标准值进行测定。
24
+
●负荷测量仪表的切换方法
(→『工程师手册』P.10-8-2)
工程师手册
10-8-1
确认是否已正常结束
按动数值栏
(显示数字键)
输入测定值
(进行校准作业)
21
22
23
24
EJM8DC-MB-10E-00
NPM-DX
10-8-1-6
25
26
●输入在 读取的数值。
输入范围: 16 ~ 22 N
24
(进行校准作业)
27
输入测定值
28
●读取测定中的稳定值。
关于负荷测定值，由于吸嘴和治具接
触的瞬间数值会增大，无法获取正确
的测定值。因此，不显示最大值而是
使用标准值进行测定。
+
●负荷测量仪表的切换方法
(→『工程师手册』P.10-8-2)
实施最小负荷确认。
确认是否已正常结束
按动数值栏
(显示数字键)
25
26
27
28
EJM8DC-MB-10E-00
NPM-DX
贴装负荷
10-8-1
-7
贴装负荷 4
29
30
31
32
32
工程师手册
10-8-1
确认是否已正常结束
按动数值栏
(显示数字键)
输入测定值
●输入在 读取的数值。
28
确认提示
●其他吸嘴位置，也是重复
～ 的操作。
11 32
29
30
31
