EJM8D C - MB - 12E - 00 NPM - DX 12 -2-8 -4
EJM8DC-MB-12E-00
NPM-DX
+
9
9
10
10
11
12-2-8-3
生产数据
示教
吸着位置学习示教 2
工程师手册
12-2-8
确认提示
■不保存数据时
(保存所示教的吸着位置)
11
EJM8DC-MB-12E-00
NPM-DX
12-2-8-4
EJM8DC-MB-12E-00
NPM-DX
生产数据
示教
贴装坐标示教 1
12-2-9-1
通常在生产前进行确认。如下所述任一条件时，进行贴装坐标示教，需要修改数据。
●目视确认已贴装完毕的基板，有发生偏位时
●PGA等贴装前，确认基板孔和元件销的坐标时

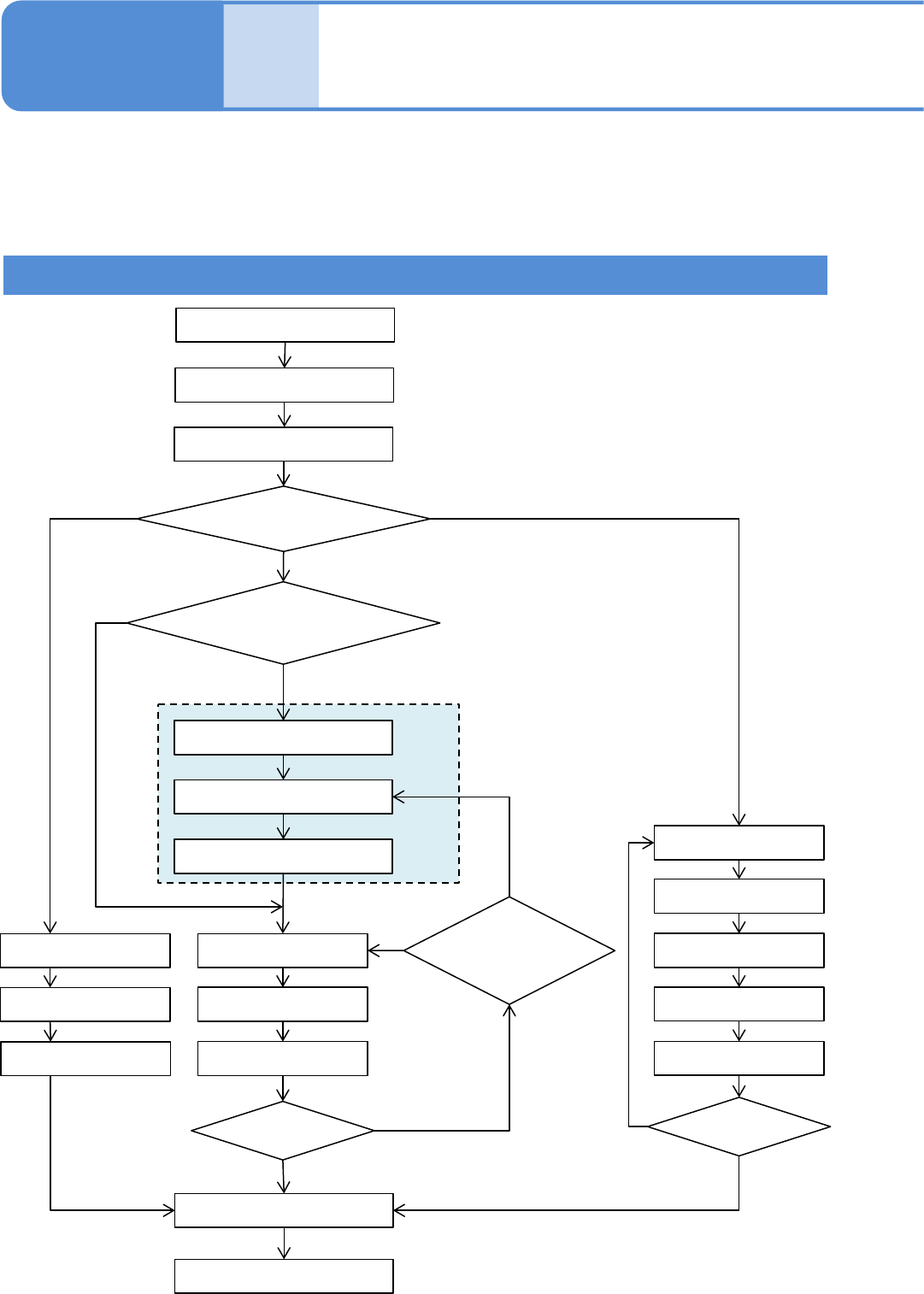

示教的流程
工程师手册
12-2-9
指定贴装点
指定计测位置
移动贴装头照相机
选择画像(识别 / 形状描绘)
微调
指定元件位置
使用
不使用
选择中心 *
2
选择计测1～4 *4
选择设定元件位置 *3
上一次的示教数据
移动贴装头照相机
移动贴装头照相机
微调
确定修正位置
微调
确定修正位置
微调
指定当前位置
微调
确定修正位置
最终计测 *6
计算补正值
YES
NO
使用
不使用
上一次的示教
数据
最终计测 *6
YES
NO
示教结束
搬送基板 *1
开始示教
*5
