NPM 2008.1015
- 31 -

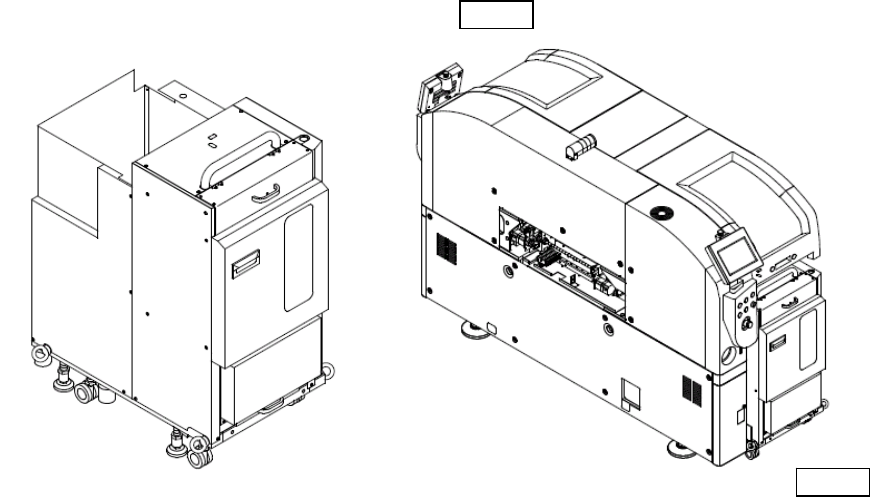

■ 托盘供料器
(
选购件
)
通过托盘供料器与
NPM
连接，能够贴装托盘供给元件。托盘供料器可以连接在
NPM
的后侧。在前侧不可连接。
另外，只可连接在
8
吸嘴贴装头,
2
吸嘴贴装头。
前侧
后侧
NPM 2008.1015
- 32 -

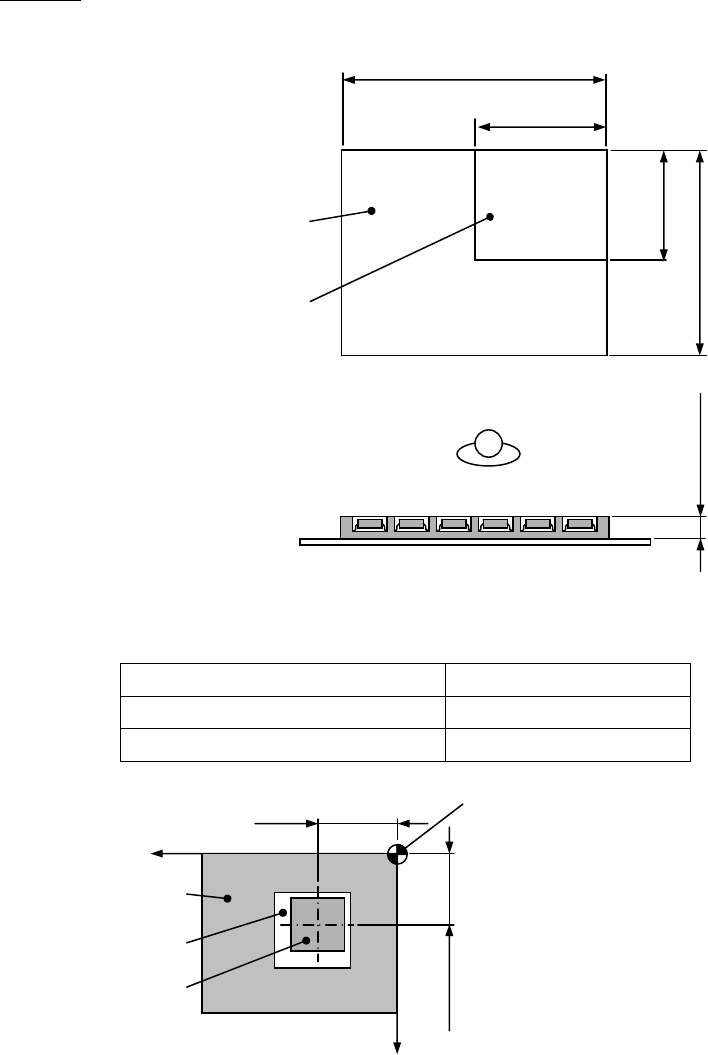

托盘条件
・ 托盘尺寸: 托盘的外形尺寸必须符合系列条件。
・ 保持元件: 托盘必须在下述条件内保持元件位置的构成。
元件条件
位置误差
吸着面
10 mm × 10 mm
未满
±1.0 mm
以下
吸着面
10 mm × 10 mm
以上
±1.5 mm
以下
※但是，本条件仅在元件上面具有平坦的吸着面时适用。
最大
托
盘尺
寸
最小
托
盘尺
寸
最大
335 mm
最小
100 mm
最小
85 mm
最大
230 mm
最小
2 mm
最大
33 mm
X
w
＋位置误差
Yw
＋位置误差
托盘安装基准点
(
托
盘
原点
)
元件中心的坐标
(
X, Y
)
=
(
Xw, Yw
)
托盘
凹处
元件
X
Y
NPM 2008.1015
- 33 -
・ 弯曲: 装载至托盘板上的托盘的“弯曲”必须符合下列条件。
『弯曲』＝间隙
Max. 0.5 mm
・ 种类:并非真空成形的托盘，而是具有足够强度和尺寸精度的注塑成形的托盘。
(若不符合本条件，请提供样本并且与本公司联络，以便提供相应的选购件规格或者进行客户特殊对应。)
・ 托盘装载条件: 装载至托盘板和托盘箱的托盘(元件)必须符合下列条件。
①在
1
个托盘板上放置的元件，包括托盘的合计重量必须在
1
㎏以下。
(
托盘板的重量除外
)
②在托盘箱内，将托盘板以及托盘
(
元件
)
设置的状态下，托盘箱总重量必须在
20
㎏以下。
托盘箱＋托盘板＋托盘＋元件
＝
Max. 20
㎏
/ 1
托盘箱
③在托盘板上设置的托盘高度超过
11 mm
时，在托盘箱内
1
层上的槽，不可插入托盘板。
另外，托盘高度超过
26 mm
时，在托盘箱内
1
层上和
2
层上的槽，不可插入托盘板。
托盘＋元件＝
Max. 1
㎏
/ 1
托盘板
托盘
托盘
Max. 335 mm
间隙 间隙
超过11 mm ，26 mm以内
11 mm以下
可插入
超过26 mm ，33 mm以内
不可插入
不可插入
