NPM 2008.1015 - 43 - B -1 搭载元件识别用照相机。 On-site 工作台 线性照相机 ・ 元件贴装时使用的，元件识别用照相机单元。 ・ 请必须在贴装头 (12 吸嘴贴装头 , 8 吸嘴贴装头 , 2 吸嘴贴装头 ) 选择的工作台选择。 B -2 为了缩短机种切换时间，在离线作业 时切换基板支撑销的位置。 Customer 基板支撑块 ・ 安装在机器的基板支撑块，标准附属 2 套。 ( 由于支撑销 20 个 /1…
NPM 2008.1015
- 42 -
A -1
使基板搬送生产线高度高于地面
930 mm
。
Factory
搬送生产线
930 mm
对应
・ 标准的基板搬送生产线高度高于地面
900
mm
。
A -2
使基板搬送生产线高度高于地面
950 mm
。
Factory
搬送生产线
950 mm
对应
・ 标准的基板搬送生产线高度高于地面
900
mm
。

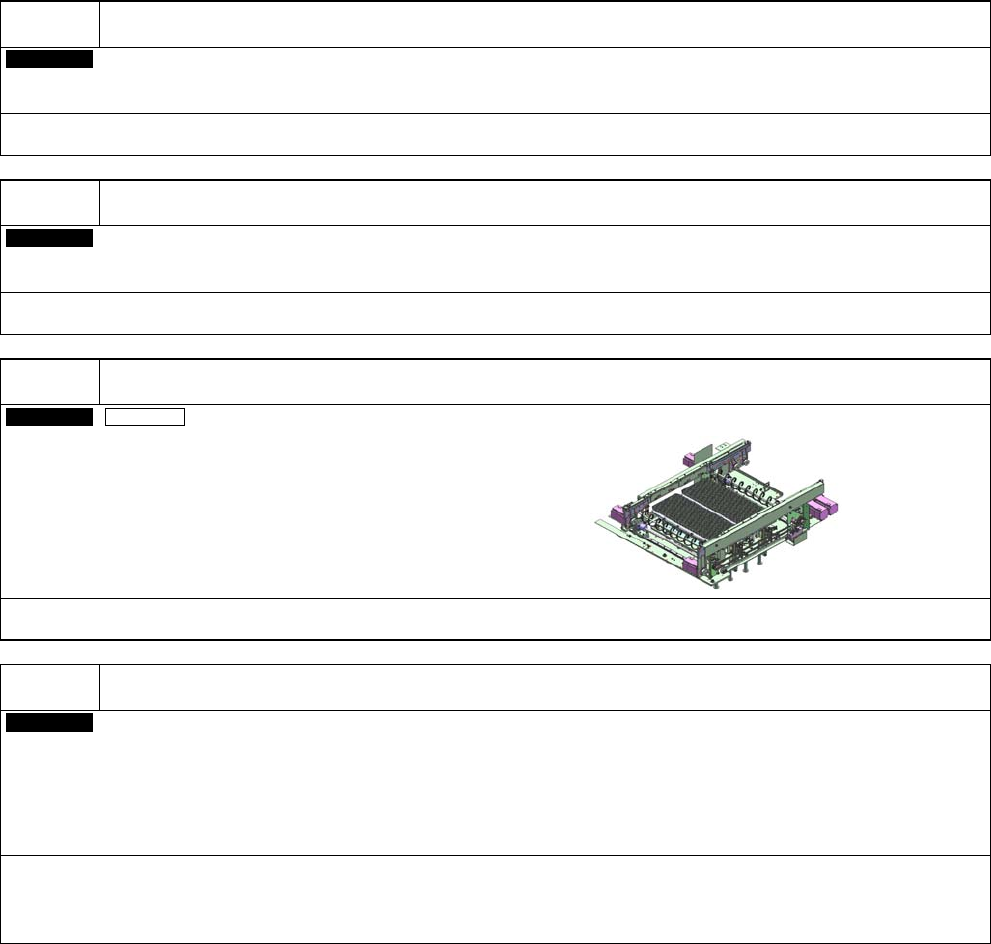

A -3
搬送基板。
(
请必须选择。
)
Factory
机器整体
基板搬送传送带
・ 这是在基板的搬送位置，各停止位置进行固定的单轨传送带。
A -4
将
NPM
连接成生产线。
On-site
NPM LNB
传送带
(
机种名
: NL-CON1
，
型号
: NM-EJK4A)
NPM HUB
传送带
(
机种名
: NH-CON1
，
型号
: NM-EJK5A)
NPM
传送带
L (
机种名
: N-CONL1
，
型号
: NM-EJK6A)
NPM
传送带
R (
机种名
: N-CONR1
，
型号
: NM-EJK7A)
・ 配合客户的生产线构成，请选择必须的传送带类进行购入。
有关传送带的选择请参照「
4.1
生产线构成」。
・
NPM
单体设置时也需要。
+20
-0
+20
-0
NPM 2008.1015
- 43 -
B -1
搭载元件识别用照相机。
On-site
工作台
线性照相机
・ 元件贴装时使用的，元件识别用照相机单元。
・ 请必须在贴装头
(12
吸嘴贴装头
, 8
吸嘴贴装头
, 2
吸嘴贴装头
)
选择的工作台选择。
B -2
为了缩短机种切换时间，在离线作业时切换基板支撑销的位置。
Customer
基板支撑块
・ 安装在机器的基板支撑块，标准附属
2
套。
(
由于支撑销
20
个
/1
区块，共
40
个销是标准附属。
追加购买时，
1
区块单位附属
20
个销。
)
・ 由于是离线作业，另外需要基板支撑块时请追加购买。
・ 若在离线作业时决定新基板支撑销的位置，请另行购买「支撑销安装治具」
(
选购件
)
。
・ 与
CM602-L, CM402-L, CM401-L, DT401-F, CM402-M, CM401-M, CM400-M, DT401-M, DT400-M, CM212-M,
CM101-D
不可通用。
B -3
为了缩短机种切换时间，在离线作业时决定新基板的支撑销位置。
Customer
支撑销安装治具
・ 由于在离线作业准备支撑销，请另行购买「基板支撑块」
(
选购件
)
。
・ 与
CM602-L, CM402-L, CM401-L, DT401-F, CM402-M, CM401-M, CM400-M, DT401-M, DT400-M, CM212-M,
CM101-D
不可通用。
NPM 2008.1015
- 44 -
C-1
希望根据生产形态选择吸嘴。
Customer
吸嘴
・ 根据客户的生产形态，为了充分发挥
NPM
的性能，能够选择最佳组合，吸嘴都是选购件。
・ 有关吸嘴的种类，请参照「
4.2
贴装吸嘴种类与构成」。
・ 有关特殊吸嘴，请与本公司联络。
・ 与
CM602, CM402, CM401, CM400, DT401, DT400, CM212, CM101
有互换性。
C-2
希望收纳吸嘴。
Customer
保管用吸嘴盒
・ 塑料制，从外部可以确认保管内容并且容易管理的吸嘴盒。
・
12
吸嘴贴装头用／
8
吸嘴贴装头用，可以收纳
50
个。
・
2
吸嘴贴装头用，可以收纳
24
个。
・ 与
CM602, CM402, CM401, CM400, DT401, DT400, CM212, CM101
有互换性。
C-3
希望根据生产形态选择编带料架。
Customer
编带料架
・ 有关编带料架的种类，请参照「
4.4
供给部的构成」。
・ 与
CM602, CM402, CM401, CM400, DT401, CM212, CM101
有互换性。
C-4
希望使用
32 mm
粘着编带。
Customer
32 mm
粘着编带料架
Factory
工作台
料架用空气供给单元
・ 有关编带料架的种类，请参照「
4.4
供给部的构成」。
・ 与
CM602, CM402, CM401, CM400, DT401, CM212, CM101
有互换性。
・ 为了使用
32 mm
粘着编带料架，在机器侧需要设置料架用空气供给单元
(1
套／工作台
)
。
