NPM 2008.1015 - 50 - D-3 希望更换贴装头。 On-site 工作台 12 吸嘴贴装头 ・ 以每工作台为单位进行交换。在前后工作台可以安装不同贴装头。 ・ 12 吸嘴贴装头规格时，双式编带料架的软件版本需要在 Ver. 5.00 以上。 ( 为了对应双式编带料架的左右导轨同时搬送 ) ・ 不附属吸嘴更换器，请另行选择选购件。需要安装设备动作时对应各贴装头的吸嘴更换器。 On-site 工作台 8 吸嘴贴装头 ・ 以…
NPM 2008.1015
- 49 -

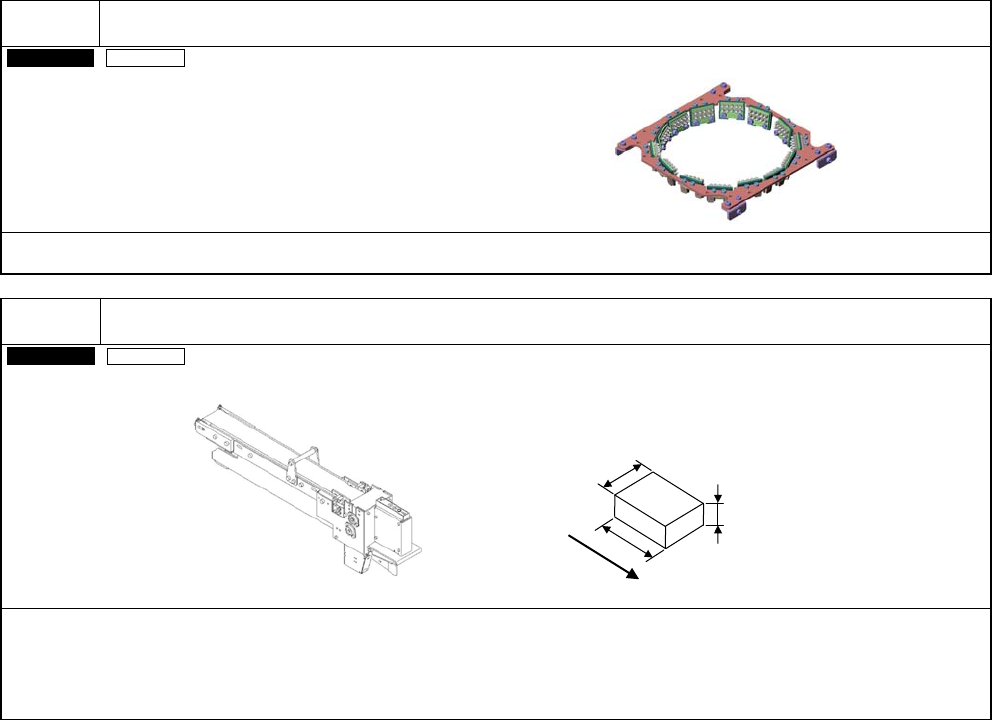

D-1
希望贴装
BGA, CSP
。
On-site
工作台
侧面照明
・ 在线性照相机不附属侧面照明，需要时请选择。
D-2
希望在传送带上整列排出
NG
元件。
Customer
工作台
元件排出传送带
・ 元件对应尺寸
Max. W 42 mm × L 60 mm
T = 1 mm
～
10.5 mm
・ 元件的形状
①
水平面放置时，
在下面不可有超
0.3 mm
的空隙。
②
与高度相比底面小等情
况，不易颠倒的形状。
・ 在排出识别为
NG
元件时使用。
・ 请以
8
吸嘴贴装头、
2
吸嘴贴装头的工作台为单位进行选择。
(
在
12
吸嘴贴装头的工作台不可安装。
)
・ 若安装此选购件，会占有
4
条料架槽。
传送带方向
W
T
L
NPM 2008.1015
- 50 -
D-3
希望更换贴装头。
On-site
工作台
12
吸嘴贴装头
・ 以每工作台为单位进行交换。在前后工作台可以安装不同贴装头。
・
12
吸嘴贴装头规格时，双式编带料架的软件版本需要在
Ver. 5.00
以上。
(
为了对应双式编带料架的左右导轨同时搬送
)
・ 不附属吸嘴更换器，请另行选择选购件。需要安装设备动作时对应各贴装头的吸嘴更换器。
On-site
工作台
8
吸嘴贴装头
・ 以每工作台为单位进行交换。在前后工作台可以安装不同贴装头。
・ 不附属侧面照明，在需要的情况时请另外选择选购件
(D-1
侧面照明
)
。
・ 不附属吸嘴更换器，请另行选择选购件。需要安装设备动作时对应各贴装头的吸嘴更换器。
On-site
工作台
2
吸嘴贴装头
・ 以每工作台为单位进行交换。在前后工作台可以安装不同贴装头。
・ 不附属侧面照明，在需要的情况时请另外选择选购件
(D-1
侧面照明
)
。
・ 不附属吸嘴更换器，请另行选择选购件。需要安装设备动作时对应各贴装头的吸嘴更换器。
NPM 2008.1015
- 51 -
D-4
配合更换的贴装头，希望更换吸嘴更换器。
吸嘴更换器的吸嘴配置希望在准备作业进行。
Customer
工作台
吸嘴更换器支架部
(12
吸嘴贴装头
)
・ 是
NPM
专用。
Customer
工作台
吸嘴更换器支架部
(8
吸嘴贴装头
)
・ 是
NPM
专用。
Customer
工作台
吸嘴更换器支架部
(2
吸嘴贴装头
)
・ 是
NPM
专用。
D-5
管理和保管拆卸的贴装头。
Customer
贴装头台
(2
贴装头用
)
・ 贴装头交换后，保管卸下的贴装头时使用。
・
1
台贴装头台可以保管
2
台贴装头。
根据保管贴装头数量进行选择。
・ 与
CM602, CM402, CM401, CM400, DT401, DT400, CM212, CM101
没有互换性。
