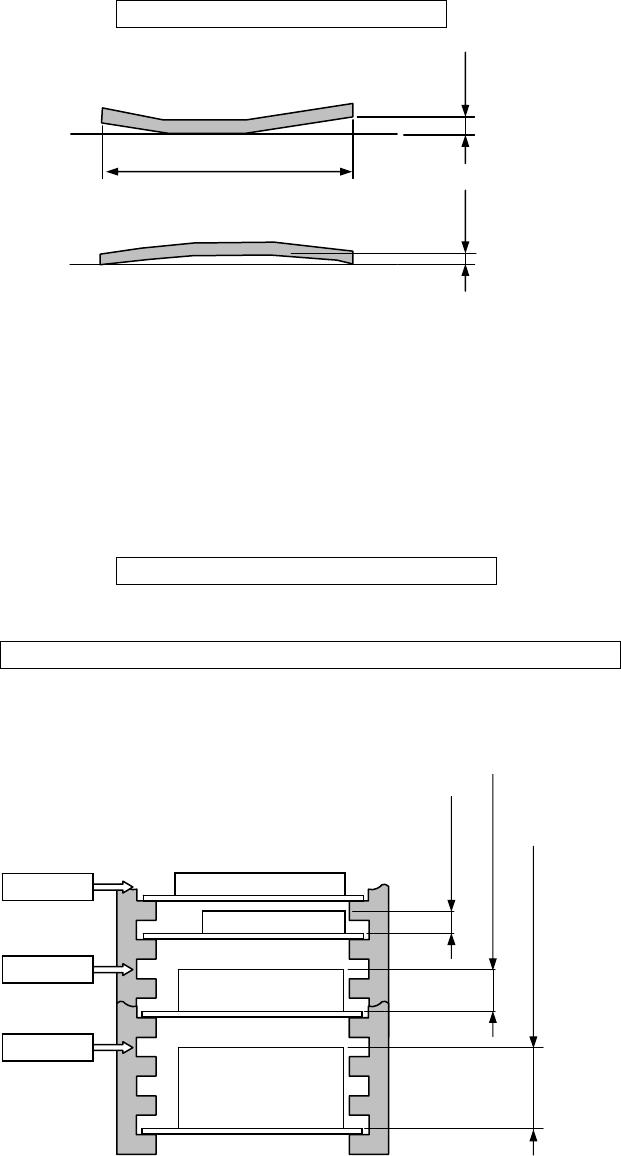

・ 弯曲: 装载至托盘板上的托盘的“弯曲”必须符合下列条件。
『弯曲』＝间隙
Max. 0.5 mm
・ 种类:并非真空成形的托盘，而是具有足够强度和尺寸精度的注塑成形的托盘。
(若不符合本条件，请提供样本并且与本公司联络，以便提供相应的选购件规格或者进行客户特殊对应。)
・ 托盘装载条件: 装载至托盘板和托盘箱的托盘(元件)必须符合下列条件。
①在
1
个托盘板上放置的元件，包括托盘的合计重量必须在
1
㎏以下。
(
托盘板的重量除外
)
②在托盘箱内，将托盘板以及托盘
(
元件
)
设置的状态下，托盘箱总重量必须在
20
㎏以下。
托盘箱＋托盘板＋托盘＋元件
＝
Max. 20
㎏
/ 1
托盘箱
③在托盘板上设置的托盘高度超过
11 mm
时，在托盘箱内
1
层上的槽，不可插入托盘板。
另外，托盘高度超过
26 mm
时，在托盘箱内
1
层上和
2
层上的槽，不可插入托盘板。
托盘＋元件＝
Max. 1
㎏
/ 1
托盘板
托盘
托盘
Max. 335 mm
间隙 间隙
超过11 mm ，26 mm以内
11 mm以下
可插入
超过26 mm ，33 mm以内
不可插入
不可插入
NPM 2008.1015
- 34 -
5.
其他标准规格

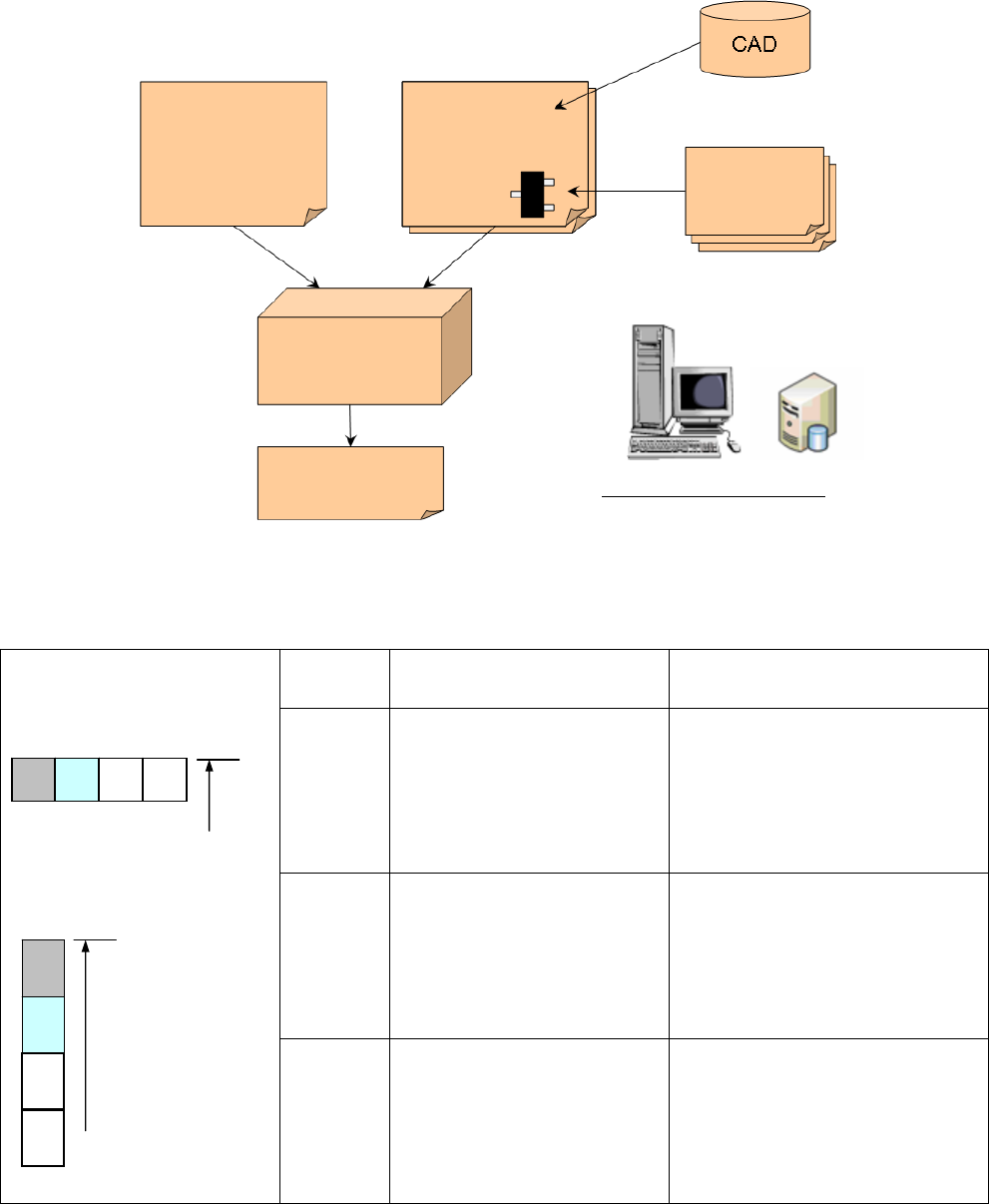

5.1
程序功能
数据编制都是在数据编制系统
NPM-DGS
进行。在
NPM-DGS
作成的生产数据，通过
LNB
下载于设备。
但是，部分数据修正也可在机器主体上进行。
在设备主体修正的数据以及示教内容被保存，可以再利用。
※
NPM-DGS
用的硬件，请客户准备。
有关
NPM-DGS
的详细情况，请参照别册的「
NPM-DGS
规格说明书」。
5.2
三色信号塔
信号灯的颜色和亮灯标准
信号灯
颜色
分 类
亮灯标准
红色
紧急停止错误
・ 电机等的轴异常
・ 空气压力下降
・ 基板支撑部异常
・ 贴装头故障
・ 编带故障
等
黄色
单一停止错误
・ 吸着错误
・ 贴装错误
・ 基板搬送错误
・ 无工件
・ 吸嘴更换错误
等
绿色
运转中
自动运转等动力为
ON
时
(
但是，红色和黄色闪烁时熄灯
)
※亮灯规格，可以变更设定。
红
黄
绿
距离地面
1 629 mm
也可以纵置。
高度从地面起是
1 629 mm
。
红
黄
绿
距离地面
1 514 mm
横置: 标准
数据编制系统 NPM-DGS
设备设定
PCB 数据
元件数据
最佳化
生产数据
NPM 2008.1015
- 35 -
6.
印刷基板设计基准
6.1
印刷基板规格概要
项 目
规格
能够使用的基板尺寸
(
※
1)
最大
: 510 mm (L) × 480 mm (W) /
最小
: 50 mm (L) × 50 mm (W)
贴装可能范围
Min. 50 mm × 50 mm
能够使用的基板尺
寸
Max. 510 mm × 480 mm
Min. 50 mm × 44 mm
能够使用的基板尺寸
(
能够贴装的基板尺寸
)
贴装可能范围
Max. 510 mm × 474 mm
基板厚度
0.3 mm
～
8.0 mm
基板的重量
最大
3.0
㎏以下
基板弯曲容许
贴装前基板状态
※
1: (L)
超过
350 mm
的基板通过分割实装对应。
※有关陶瓷基板的对应请另行联络。
基板流向
Ｙ
Ｘ
固定侧
能够贴装的
范围
44 mm
～
474 mm
3 mm
3 mm
50 mm
～
480 mm
贴装时无限制的范围
350 mm
分割实装时
进行贴装的范围
350 mm
50 mm
～
510 mm
禁止有元件的范围
最大
0.5 mm
基板断面
最大
0.5 mm
3 mm
28 mm
禁止有元件的范围
22 mm
12
吸嘴贴装头
:
最大
6.5 mm
8
吸嘴贴装头
:
最大
12 mm
2
吸嘴贴装头
:
最大
28 mm
3 mm
3 mm
3 mm
6 mm
6 mm
22 mm
