NPM 2008.1015
- 1 -
1.
概要
■ 高生产率
新型贴装头和新型线性照相机的搭载和线性电机的采用，以及高速多贴装头系统的开发，实现了高速搭载。
通过基板替换时间的缩短，运转中的芯片供给，再加上各基台的最佳配置，也实现了高运转率。
■ 通用性
能够组合适合微小元件的的超高速贴装「
12
吸嘴贴装头」，和适合从微小元件到中型元件的高速贴装的
「
8
吸嘴贴装头」，还有适合各种异形元件的「
2
吸嘴贴装头」。
也对应购买后的贴装头交换。
■ 机种切换性
1
次准备能够适应生产许多机种的多种工件。另外，在机器运转中能够进行下一机种的准备，
在离线
(off-line)
的状态下也能够进行准备。根据客户的生产形态，实现了最佳机种切换。
■ 高品质贴装
通过新开发的识别系统，校准功能以及高速振动控制，能够高速，高精度贴装元件。
2.
特长
高生产率
对应机器连接
(
模块
)
NPM
是连接
(
模块
)
构成，可连接多台机器，最多能够连接
30
台
(
※
)
进行使用。
※
NPM
连接设备是
16
台～
30
台的情况时，生产线最右端需要设置
NPM HUB
传送带
(
机种名
: NH-CON1
型号
: NM-EJK5A)
。
详细请参照「
4.1
生产线构成」。

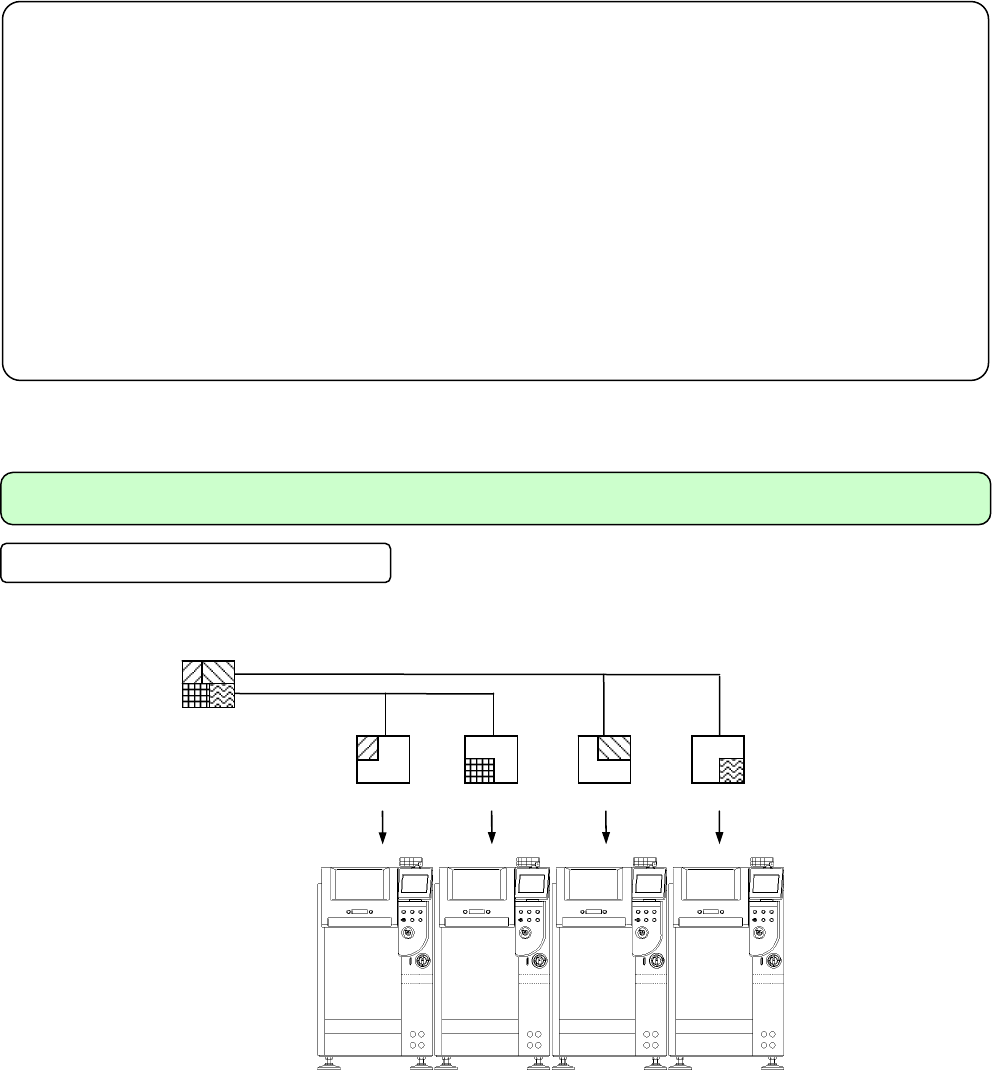

[ NPM
共
4
台时的数据分配图
]
贴装数据
自动分配
自动分配
自动分配
自动分配
贴装数据
贴装数据
贴装数据 贴装数据
NPM 2008.1015
- 2 -
贴装速度
新型轻量化贴装头和新型高速识别照相机的搭载以及线性电机的采用，实现了高生产率。
1
个贴装基台各配备
2
套贴装头，识别系统，料架工作台。
备有多吸嘴
(12
吸嘴，
8
吸嘴或
2
吸嘴
)
的
2
个贴装头对
1
张基板进行交替吸着，识别，贴装，能够进行高速，高精
度贴装。
将多贴装头系统
(
贴装头
2
台
)
搭载于
1
基台。
Remarks
•
所谓最佳条件，是指按照本公司独自的规格规定的贴装条件。
:
贴装头
:
线性照相机
由一侧的贴装头进行识别 → 贴装时，
另一
侧
的
贴装头进行吸着
→识
别
。
※
12
吸嘴贴装头规格，最佳条件时
0.071 s/chip
(※)

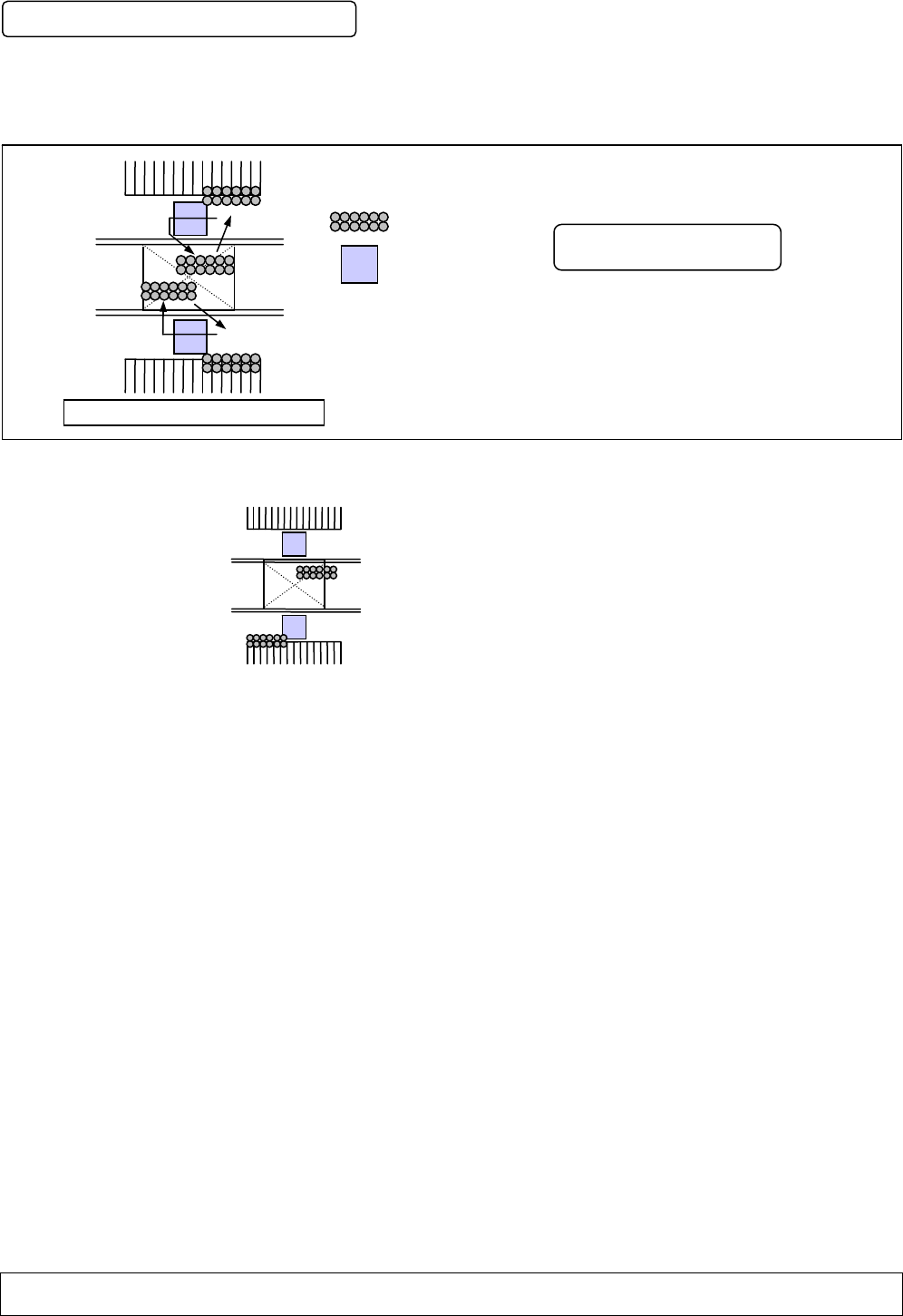

贴装示意图
(12
吸嘴贴装头
)
吸着
贴装
识别
识别
吸着
贴装
吸着
贴装
NPM 2008.1015
- 3 -

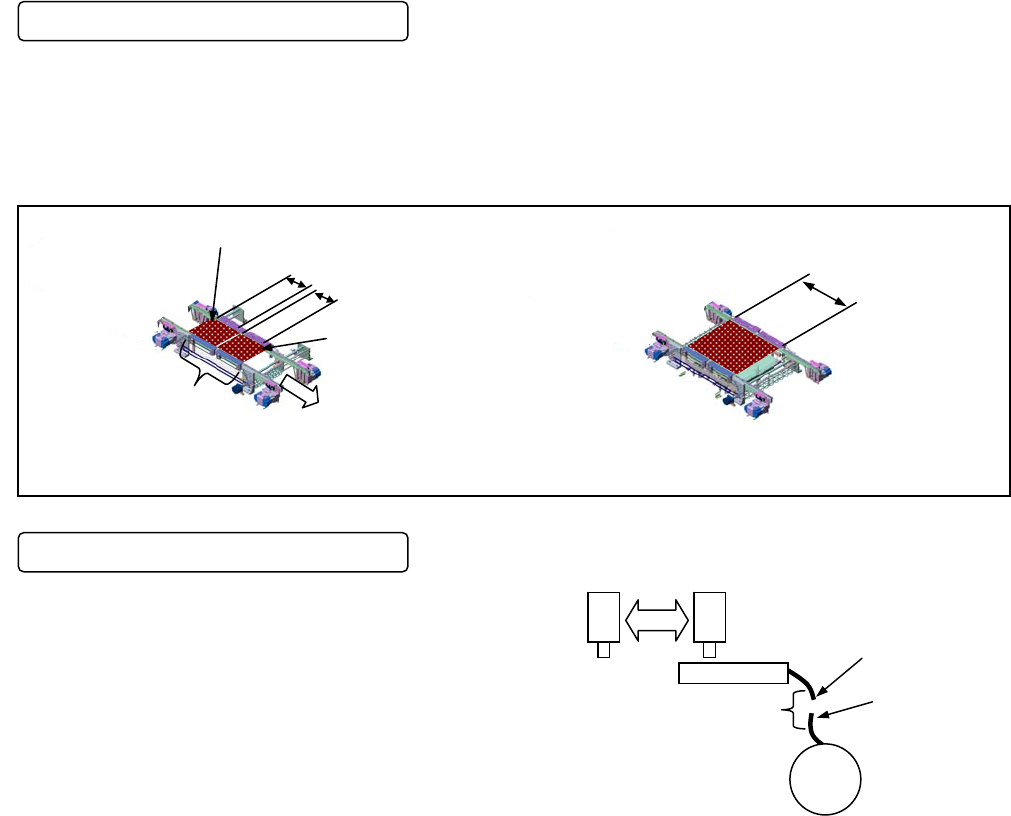

基板替换时间
NPM
能够在
1
个基台上夹钳
2
张基板。
(
基板长度为
160 mm
以下
)
夹钳
2
张基板时，在下游侧基板贴装结束后，再继续贴装上游侧基板。
在基板为
S
尺寸，
L 160 mm × W 320 mm
以下的情况时，替换基板最短需要
1.2 s
(
※
)
。
(
在背面无贴装，不使用支撑销时。其他以本公司的测定条件为准。
)
※搬送时间随基板尺寸，使用/不使用支撑销等条件而异。详细请与本公司联络。
运转中的元件供给
NPM
采用编带拼接功能，在机器运转中也能够在不停止
贴装动作的状态下进行元件供给。
若预先将元件数量登记到贴装机的数据中，还能够预告元
件用完的情况。
计算机等大型基板
160 mm
～
510 mm
160 mm
以下
160 mm
以下
第
1
贴装位置
第
2
贴装位置
贴装基台
搬送方向
移动电话・
PHS
・数码照相机等的
中小型基板
运转中
下一
卷盘
连接
(
拼接编带
)
编带终端
编带前端
编带
料架
