NPM 2008.1015
- 36 -
6.2
识别标记
基板识别标记，需要基板的
2
个对角位置。

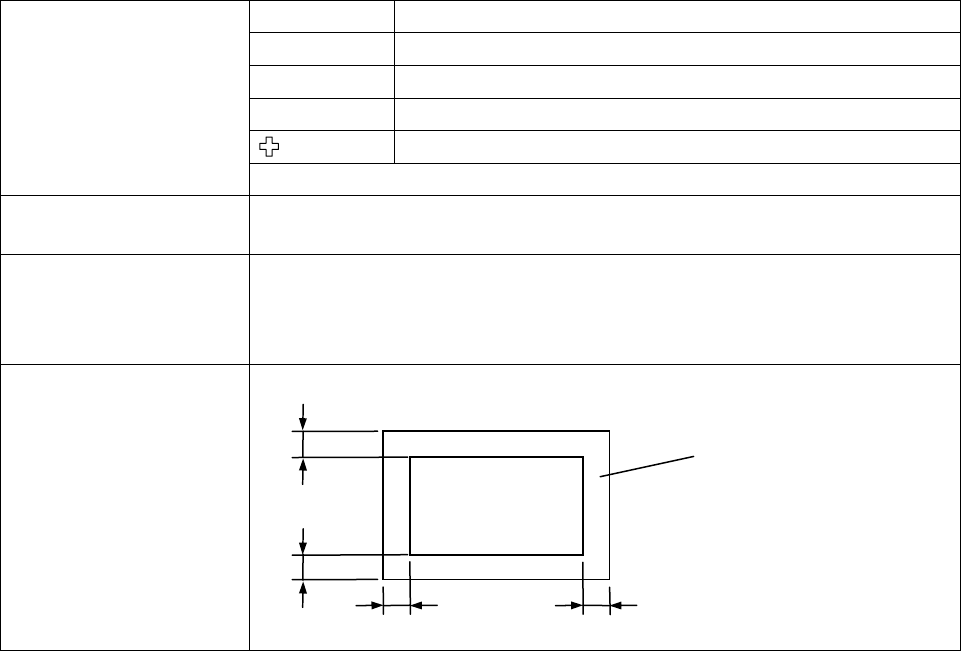

■ 基板识别标记规格
标记形状
尺寸
○ φ
0.5 mm
～
φ
1.6 mm
△
(
正三角形
)
一边长度是
0.5 mm
～
1.6 mm
□ 纵横
0.5 mm
～
1.6 mm
纵横
0.5 mm
～
1.6 mm
标准标记形状和尺寸
所谓尺寸的纵横，指标记所外接的四角形的尺寸
标记材质和
电路图形
基板识别补正，根据与标记和电路图形
(
导电体图形
)
的位置关系而定。因此，对
补正精度来讲，标记必须与电路图形的工程材质相同。
标记材质和
基板质地的画像条件
基本上，标记识别依靠照明的反射光强度来进行，因此标记材质和基板质地需要
具有一定的对比度。
此反差，会因电镀状态，氧化状态，表面高度，偏差，镜面性，保护物质，干扰
光大变化，需要评价对象标记。
标记尺寸和背景
标记的背景，需要与标记所相异的一定尺寸以上的不干涉区域。
不干涉区域
标记
a
≧
0.2 mm
以上
标记不一定必须为黑色。
a
a
aa
NPM 2008.1015
- 37 -
■ 分割实装时有关基板识别标记的搬送方向尺寸
基板识别标记，需要基板的
2
个对角位置。
搬送方向尺寸
(L)
超过
350 mm
的基板，通过分割实装进行对应。
分割实装中也需要对角
2
点有基板识别标记，推荐下图所示的位置有基板识别标记。
推荐例
)
基板流向
进行分割实装①的范围
350 mm
350 mm < L
≦
510 mm
进行分割实装②的范围
350 mm
基板识别标记
(
在分割实装①使用
)
基板识别标记
(
在分割实装②使用
)
基板识别标记
必要范围
NPM 2008.1015
- 38 -
其他可以对应的例子
)
・
基板识别标记是
4
个时的情况
・
基板识别标记是
3
个时的情况
※基板识别标记位置是例子。根据客户的基板规格不同，对应有异。
详细请与本公司联络。
基板流向
350 mm < L
≦
510 mm
进行分割实装②的范围
350 mm
基板识别标记
(在分割实装①使用)
基板识别标记
(在分割实装②使用)
进行分割实装①的范围
350 mm
基板流向
350 mm < L
≦
510 mm
基板识别标记
(在分割实装①使用)
基板识别标记
(在分割实装②使用)
基板识别标记
必要范围
进行分割实装①的范围
350 mm
进行分割实装②的范围
350 mm
