Installation Manual, Station Software Version 505.04 SP2 Edition 11/2007
119 of 154
4.3.1.13 Setup-Seite „PC Health Status“
In der Spalte Auswahlmöglichkeiten ist kursiv die Einstellung bei Fail-Safe Default und unterstrichen
die Einstellung bei Optimized Default gekennzeichnet.
Menüpunkt Bemerkung Auswahlmöglich-
keiten
Throttling
Temperature
Diese Einstellung gibt an, bei welcher internen
Chiptemperatur der Prozessor automatisch Thermal
Throttling beginnt.
90°C/194°F
;
100°C/212°F
110°C/230°F
Alle anderen Menüpunkte zeigen interne Spannungen an und können nicht verändert werden.
4.3.1.14 Setup Seite “Frequenzy/Voltage Control”
In der Spalte Auswahlmöglichkeiten ist kursiv die Einstellung bei Fail-Safe Default und unterstrichen
die Einstellung bei Optimized Default gekennzeichnet.
Menüpunkt Bemerkung Auswahlmöglich-
keiten
Auto Detect
DIMM/PCI Clk
Ist diese Funktion Enabled, so werden nur CPCI- und
DIMM- Steckplätze mit Takt versorgt, die auch belegt sind.
Enabled
Disabled
Spread Spectrum
Ist diese Funktion Enabled, so wird die Mittenfrequenz der
im Taktsynthesizer erzeugten Takte in engen Grenzen
moduliert. Dadurch wird das Störspektrum verbreitert, die
Amplitude jedoch erniedrigt.
Enabled
Disabled
Installation Manual Station Software Version 505.04 SP2
120 of 154
4.3.2 Festplattenpartitionierung
Erforderliche Partitionierung der Festplatte:
C:-Partition 50 MByte, aktive Bootpartition
D:-Partition 450 MByte, SIPLACE Software
Die Gesamtgröße beider Partitionen darf 504 Mbyte nicht überschreiten.
Zum Partitionieren wird das DOS-Programm fdisk verwendet.
Es kann nach dem Booten mit einer DOS-Systemdiskette über die Kommandozeile aufgerufen
werden oder es startet automatisch beim Installieren des Betriebssystems, falls die Festplatte nicht
ordnungsgemäß eingerichtet wurde.
Installation Manual, Station Software Version 505.04 SP2 Edition 11/2007
121 of 154
4.3.3 Installation des Maschinencontroller-Betriebssystems
4.3.3.1 Erstellen der Installationsdisketten
Die zwei Disketten für das Betriebssystem des Maschinencontrollers können auf jedem PC mit
Windows XP, einem Diskettenlaufwerk und einem CD-Laufwerk erstellt werden, z.B. am
Stationsrechner.
Hierzu ist im Verzeichnis \SIPLACE\Sip_mc\Default\FD_IMAGE.RM3 für jede der beiden
Installationsdisketten ein Abbild in Form einer selbst-extrahierenden EXE-Datei abgelegt.
Die Ziffern am Ende des Dateinamens (Rmos-1.exe, Rmos-2.exe) entsprechen der laufenden
Disketten-Nr. Die Reihenfolge, in der die Disketten erstellt werden, ist beliebig.
→ Legen Sie eine formatierte Diskette (3,5“, 1,44MB) in das Laufwerk A ein.

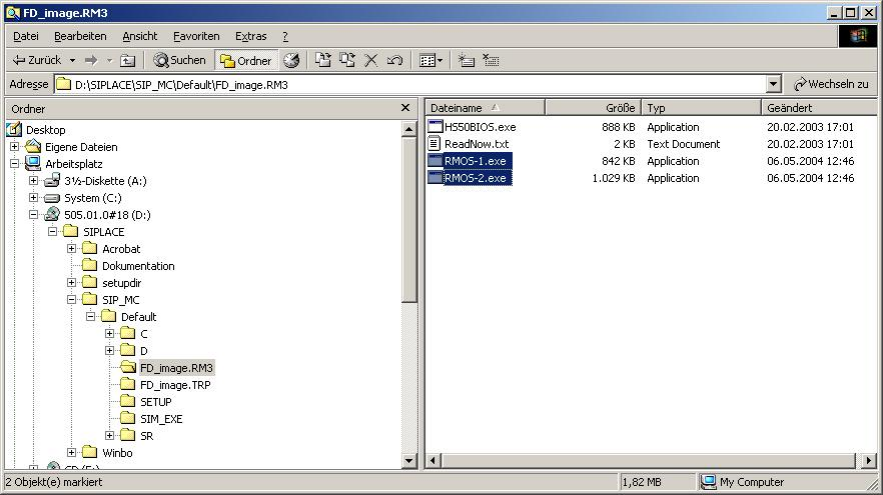

→ Öffnen Sie im Explorer das Verzeichnis \SIPLACE\Sip_mc\Default\FD_IMAGE.RM3.
→ Starten Sie die jeweilige Executable (kann direkt aus dem Explorer durch Doppelklick ausgelöst
werden).
→ Folgen Sie den Anweisungen des Programms:
Diskette einlegen, ggf. wird gefragt, ob die Diskette gelöscht werden kann.
Die Diskette wird beschrieben (Balken zeigt den Arbeitsfortschritt an).
