Installation Manual Station Software Version 505.04 SP2
142 of 154
4.4.1.13 Setup-Seite "COM Redirection"
┌─────────┤ COM Redirection ├───────────┐
│ │
│ ┌─Status───────────────────┐ ╔══════╗ │
│ │ ( ) disabled │ ║ OK ║ │
│ │ ( ) enabled │ ╚══════╝ │
│ │ (*) enabled (ANSI/VT100) │ ┌──────┐ │
│ └──────────────────────────┘ │Cancel│ │
│ ┌─Baudrate─────────────────┐ └──────┘ │
│ │ ( ) 9600 Bd │ │
│ │ (*) 19200 Bd │ │
│ │ ( ) 38400 Bd │ │
│ └──────────────────────────┘ │
│ ┌─Mode──────────────────────────────┐ │
│ │ (*) Autoredirection │ │
│ │ ( ) Redirect on Request only │ │
│ └───────────────────────────────────┘ │
│ Press [F1] key for help │
└───────────────────────────────────────┘
Im Feld „Status“ muss ANSI/VT100 gewählt werden, da nur dann der Betrieb ohne Keyboard
fehlerfrei möglich ist. Anderenfalls meldet das BIOS beim Hochlaufen einen „Keyboard Error“.
Installation Manual, Station Software Version 505.04 SP2 Edition 11/2007
143 of 154
4.4.1.14 Setup-Seite "IMC Miscellaneous"
┌─────────────────┤ IMC Miscellaneous ├────────────────┐
│ │
│ ┌─Keyboard───────────────────────────────┐ ╔══════╗ │
│ │[ ] Disable CTRL-C/CTRL-BREAK │ ║ OK ║ │
│ │[√] Force Cold boot on CTRL-ALT-DEL │ ╚══════╝ │
│ └────────────────────────────────────────┘ ┌──────┐ │
│ ┌─BIOS-E-Segment─────────────────────────┐ │Cancel│ │
│ │[√] Disable BIOS E-Segment at boot │ └──────┘ │
│ └────────────────────────────────────────┘ │
│ │
│ Press [F1] key for help │
└──────────────────────────────────────────────────────┘
Keyboard
Disable CTRL-C/
CTRL-BREAK
Diese Option bewirkt, dass die Tastenkombinationen CTRL-C und
CTRL-BREAK vom BIOS abgefangen werden und nicht an das Betriebs-
system weitergereicht werden.
Force Cold boot
on
CTRL-ALT-DEL
Wenn diese Option aktiviert ist, wird bei Drücken der Tastenkombination
CTRL-ALT-DEL anstatt eines Warmstarts ein Hardware-Reset
ausgelöst.
BIOS-E-Segment
Disable BIOS
E-Segment at
boot
Wenn diese Option aktiviert ist, wird vor dem Booten das E-Segment des
BIOS deaktiviert. Damit werden Zugriffe in diesem Bereich an den PCI-
Bus und damit an den ISA- bzw. SMP16-Bus weitergereicht.
(Schnittstelle zu Achskarten)
4.4.2 Festplattenpartitionierung
Erforderliche Partitionierung der Festplatte:
C:-Partition 50 MByte, aktive Bootpartition
D:-Partition 450 MByte, SIPLACE Software
Die Gesamtgröße beider Partitionen darf 504 Mbyte nicht überschreiten.
Zum Partitionieren wird das DOS-Programm fdisk verwendet.
Es kann nach dem Booten mit einer DOS-Systemdiskette über die Kommandozeile aufgerufen werden
oder es startet automatisch beim Installieren des Betriebssystems, falls die Festplatte nicht
ordnungsgemäß eingerichtet wurde.
Installation Manual Station Software Version 505.04 SP2
144 of 154
4.4.3 Installation des Betriebssystems
4.4.3.1 Erstellen der Installationsdisketten
Die zwei Disketten für das Betriebssystem des Maschinencontrollers können auf jedem PC mit Win
XP, einem Diskettenlaufwerk und einem CD-Laufwerk erstellt werden, z.B. am Stationsrechner.

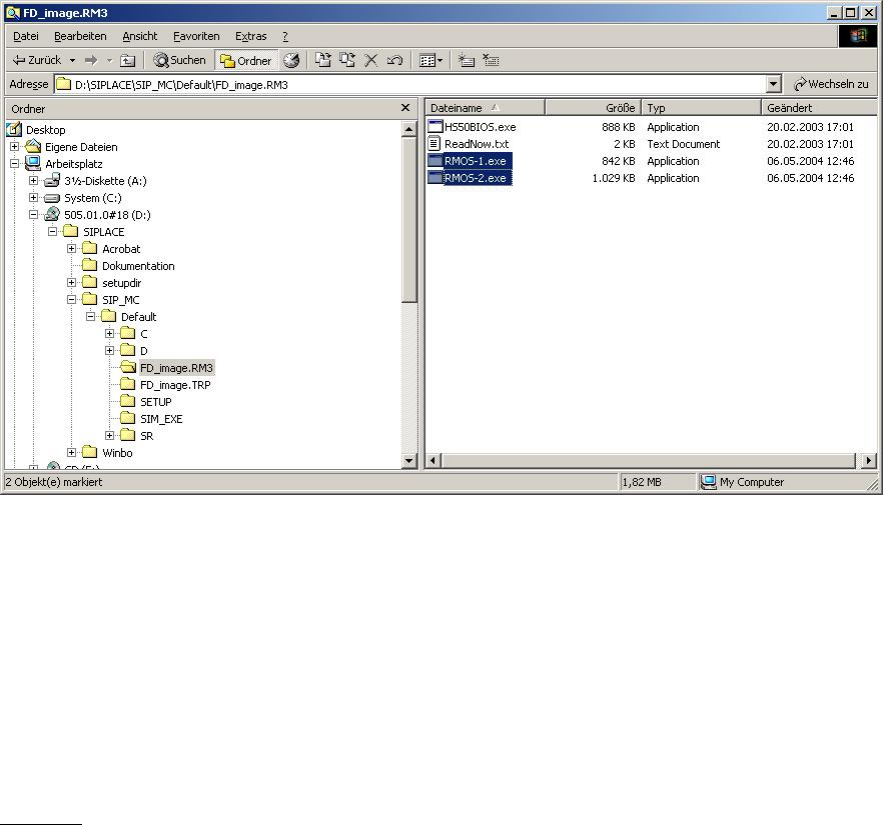

Hierzu ist im Verzeichnis \SIPLACE\SIP_MC\Default\FD_IMAGE.RM3 für jede der beiden
Installationsdisketten ein Abbild in Form einer selbst-extrahierenden EXE-Datei abgelegt. Die Ziffern
am Ende des Dateinamens (Rmos-1.exe, Rmos-2.exe) entsprechen der laufenden Disketten-Nr.
Die Reihenfolge, in der die Disketten erstellt werden, ist beliebig.
Formatierte Diskette (3,5``, 1,44MB) in das Laufwerk A einlegen und über den Explorer kurz darauf
zugreifen! Die jeweilige Executable starten (kann direkt aus dem Explorer durch Doppelklick
ausgelöst werden), und dann den Anweisungen des Programms folgen: Diskette einlegen / ggf. wird
gefragt, ob die Diskette gelöscht werden kann / Diskette wird beschrieben (Balken zeigt
Arbeitsfortschritt).
Verschwindet das Fenster, ist die Diskette fertig (vor dem Entnehmen der Diskette warten,
bis die 'activ'-Lampe am Diskettenlaufwerk erloschen ist)
Hinweise
− Es wird ein Disketten-Laufwerk 'A:' erwartet – deshalb muss die Diskette sich beim Start bereits im
Laufwerk befinden (keine Änderung dieser Einstellung möglich)
