00193796-10.pdf - 第152页
Installation Manual Station Software Version 505.04 SP2 152 of 154 4.4.6.2 Installationsablauf Legen Sie die erstellte Diskette "Transportsteuerungssoftware" in das Laufwerk der M54 ein und schalten Sie die Sta…
Installation Manual, Station Software Version 505.04 SP2 Edition 11/2007
151 of 154
4.4.6.1 Erstellen der Installationsdiskette
Die Diskette zum Laden der Transportsteuerungssoftware kann auf jedem PC mit Win XP, einem
Diskettenlaufwerk und einem CD-Laufwerk erstellt werden, z.B. dem Stationsrechner. Hierzu ist im

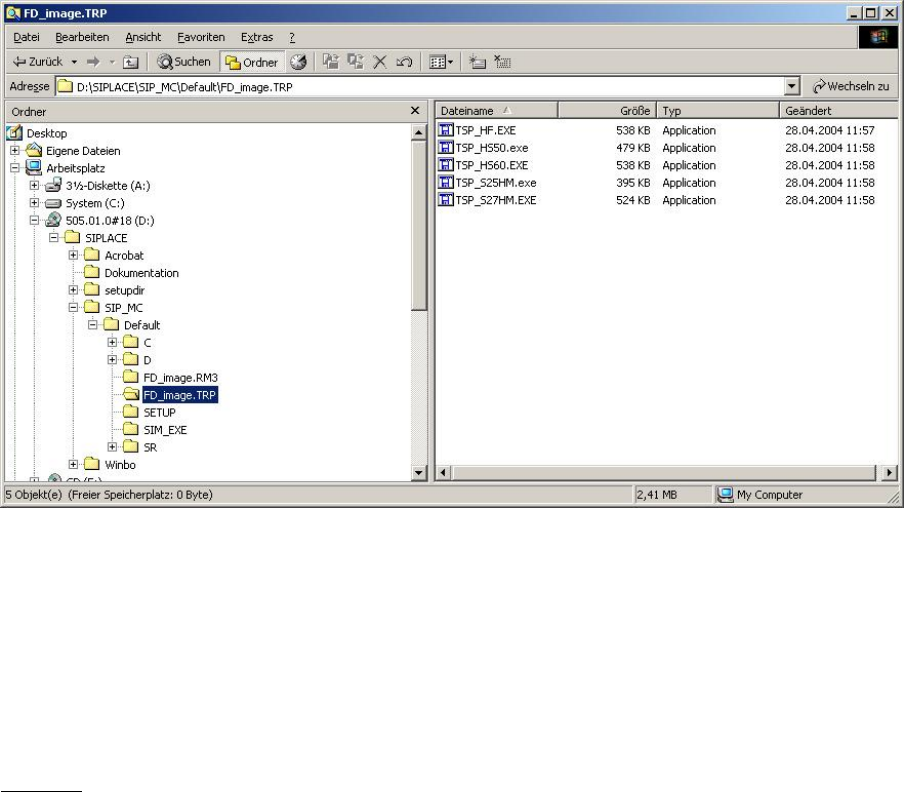

Verzeichnis \SIPLACE\SIP_MC\Default\FD_IMAGE.TRP für die Download-Diskette ein Abbild in
Form einer selbst-extrahierenden EXE-Datei abgelegt. Die Dateinamen sind selbst
erklärend.
Legen Sie eine formatierte Diskette ein.
Starten Sie das Executable (kann direkt aus dem Explorer durch Doppelklick ausgelöst werden),
dann den Anweisungen des Programms folgen: Diskette einlegen / ggf. wird gefragt, ob Diskette
gelöscht werden kann / Diskette wird beschrieben (Balken zeigt Arbeitsfortschritt). Verschwindet das
Fenster, ist die Diskette fertig (vor dem Entnehmen der Diskette warten, bis die 'activ'-Lampe am
Diskettenlaufwerk erloschen ist).
Hinweise
− Es wird ein Disketten-Laufwerk 'A:' erwartet (keine Änderung dieser Einstellung möglich)
− Es muss eine vorformatierte Diskette verwendet werden.
(Eine Formatierung beim Erstellen ist nicht vorgesehen.)
− Mit jedem Aufruf der Executables wird immer nur eine Diskette erzeugt
− Vor und während der Erstellung der jeweiligen Installationsdiskette darf kein anderes Tool
auf diese Diskette zugreifen (z.B. akt. Explorer-Fenster, Pfad einer DOS-Box
darf nicht auf 'A:' eingestellt sein).
Installation Manual Station Software Version 505.04 SP2
152 of 154
4.4.6.2 Installationsablauf
Legen Sie die erstellte Diskette "Transportsteuerungssoftware" in das Laufwerk der M54 ein und
schalten Sie die Station ein. Es wird MS-DOS gestartet. Anschließend wird automatisch die
Steuerungssoftware über CAN-BUS auf die vorhandenen Transporteinheiten heruntergeladen. Bei
erfolgreichem Download werden am Ende der Installation die Version und das Erstellungsdatum der
Software angezeigt.
