Installation Manual Station Software Version 505.04 SP2
98 of 154
Maschinen-Typen
→ Wählen Sie den SIPLACE Maschinentyp aus.
Abb. 4-10: Maschinentyp
→ Klicken Sie auf die Schaltfläche Weiter.
TCP/IP–Adressen
Abb. 4-11: TC/IP Adressen
Installation Manual, Station Software Version 505.04 SP2 Edition 11/2007
99 of 154
→ Geben Sie die IP-Adressen der Stationsrechner Ihrer SIPLACE-Bestückstation ein.
→ Entnehmen Sie die Standard-IP-Adressen für Ihre Bestückstation den Aufklebern auf dem
Stationsrechner.
→ Klicken Sie auf die Schaltfläche Weiter.
Whispering Down the Line
→ Falls Sie die Option Whispering Down the Line nutzen möchten, müssen Sie die IP-Adressen
und die Hostnamen der vorhergehenden Station und die der nachfolgenden Station eingeben:
Abb. 4-12: TCP/IP Adressen für „Whispering Down the Line“
Hinweis:
Bei der Namensvergabe für die Hosts beachten Sie bitte folgende Regel:
Am Anfang des Hostnamens soll für die Vorgänger-Station ein vg und
für die Nachfolge-Station ein nf stehen.
Beispiel: TCP/IP-Adresse Hostname
Stationsrechener Vorgänger-Station: 172.22.235.155 vg235_155
Stationsrechener Nachfolge-Station: 172.22.235.157 nf235_157
Installation Manual Station Software Version 505.04 SP2
100 of 154
Hinweis:
Geben Sie bei den IP-Adressen auf jeden Fall die SIPLACE-LAN-Adressen
der Stationen
ein.
→ Klicken Sie auf die Schaltfläche Weiter.
Eingabeüberprüfung
Die Angaben, die Sie gemacht haben, werden noch einmal aufgelistet:

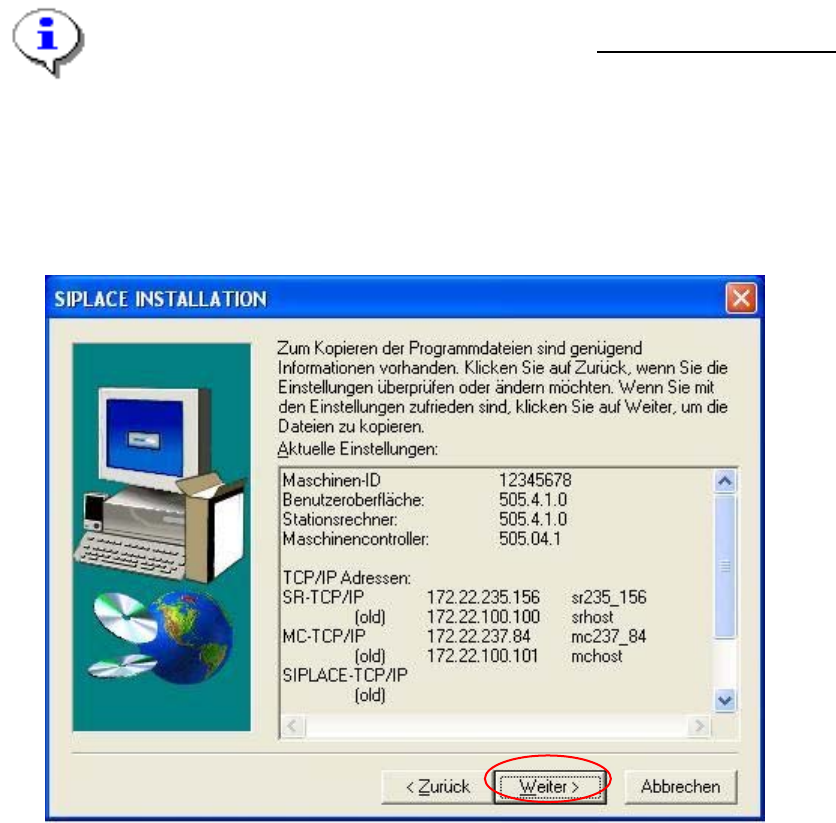

Abb. 4-13: Eingabeüberprüfung
→ Bitte überprüfen Sie die Eingaben noch einmal.
→ Wenn die Angaben korrekt sind, wählen Sie die Schaltfläche Weiter.
Das Installationsprogramm kopiert nun die benötigten Dateien von der CD auf Ihren
Stationsrechner.
