Installation Manual Station Software Version 505.04 SP2 98 of 154 Maschinen-Typen → Wählen Sie den SIPLACE Maschinentyp aus. Abb. 4-10: Maschinentyp → Klicken Sie auf die Schaltfläche Weiter . TCP/IP–Adressen Abb. 4-11: …
Installation Manual, Station Software Version 505.04 SP2 Edition 11/2007
97 of 154
Abb. 4-8: Maschinen-ID
→ Klicken Sie auf die Schaltfläche Weiter.
Applikationen für die Bestückstation
Abb. 4-9: Applikations- Auswahl
→ Wählen Sie hier die gewünschten Programmpakete aus, die installiert werden sollen.
→ Klicken Sie auf die Schaltfläche Weiter.
Installation Manual Station Software Version 505.04 SP2
98 of 154

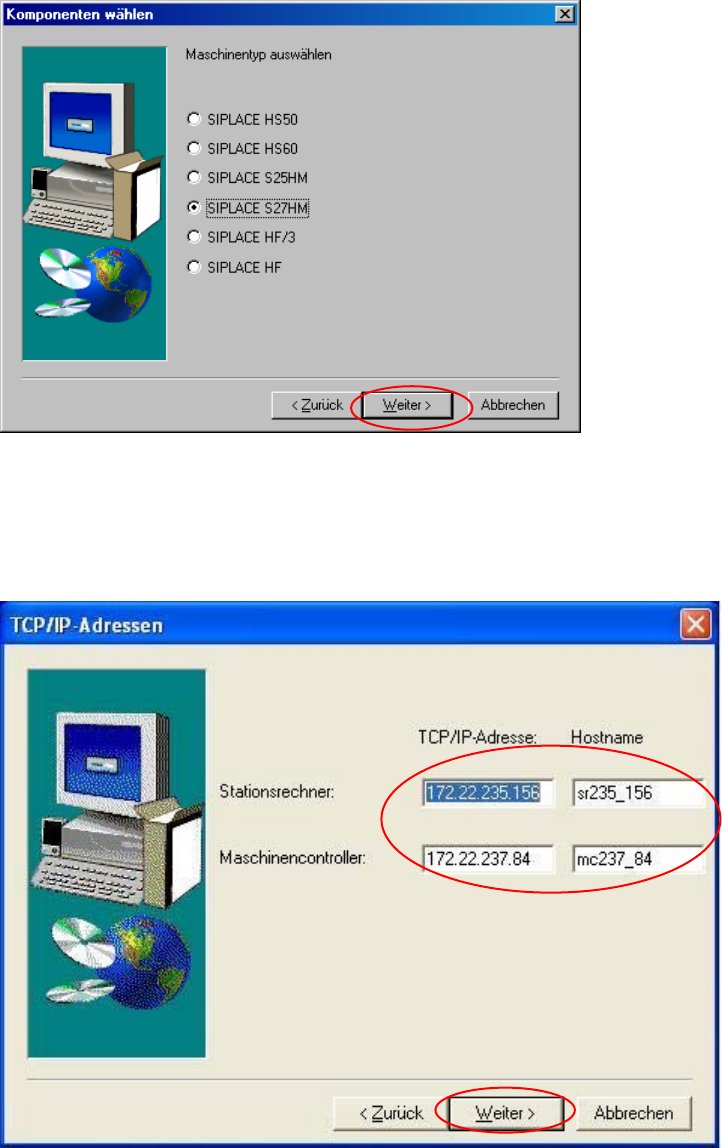

Maschinen-Typen
→ Wählen Sie den SIPLACE Maschinentyp aus.
Abb. 4-10: Maschinentyp
→ Klicken Sie auf die Schaltfläche Weiter.
TCP/IP–Adressen
Abb. 4-11: TC/IP Adressen
Installation Manual, Station Software Version 505.04 SP2 Edition 11/2007
99 of 154
→ Geben Sie die IP-Adressen der Stationsrechner Ihrer SIPLACE-Bestückstation ein.
→ Entnehmen Sie die Standard-IP-Adressen für Ihre Bestückstation den Aufklebern auf dem
Stationsrechner.
→ Klicken Sie auf die Schaltfläche Weiter.

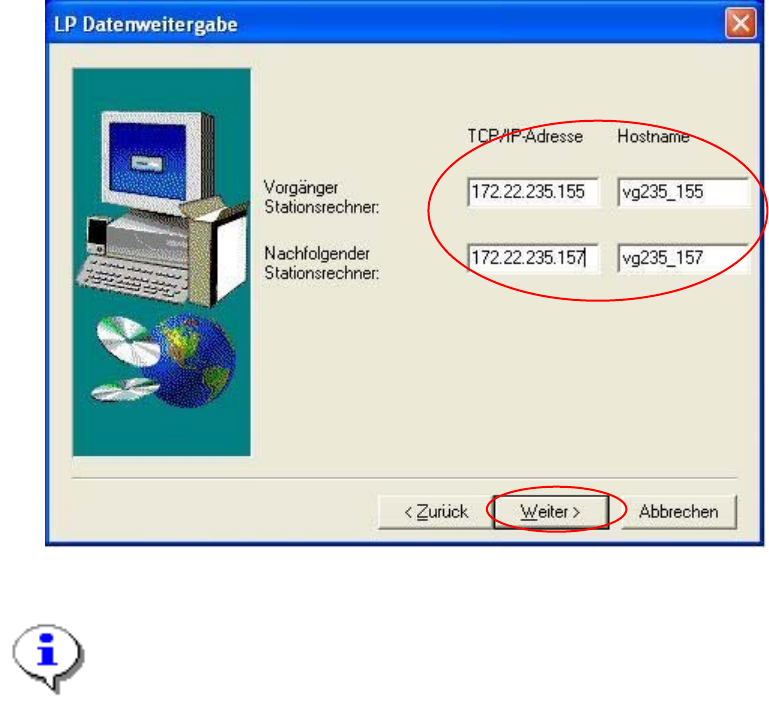

Whispering Down the Line
→ Falls Sie die Option Whispering Down the Line nutzen möchten, müssen Sie die IP-Adressen
und die Hostnamen der vorhergehenden Station und die der nachfolgenden Station eingeben:
Abb. 4-12: TCP/IP Adressen für „Whispering Down the Line“
Hinweis:
Bei der Namensvergabe für die Hosts beachten Sie bitte folgende Regel:
Am Anfang des Hostnamens soll für die Vorgänger-Station ein vg und
für die Nachfolge-Station ein nf stehen.
Beispiel: TCP/IP-Adresse Hostname
Stationsrechener Vorgänger-Station: 172.22.235.155 vg235_155
Stationsrechener Nachfolge-Station: 172.22.235.157 nf235_157
