JTE 系列无铅回流焊机用户手册 概述 - 13 - 99 (4) 导轨调宽组件 入口调宽丝杆 出口调宽丝杆 2. 下炉胆 上炉胆 3. 5 电控箱
概述 JTE 系列无铅回流焊机用户手册
99
- 12 -
2.3
2.4

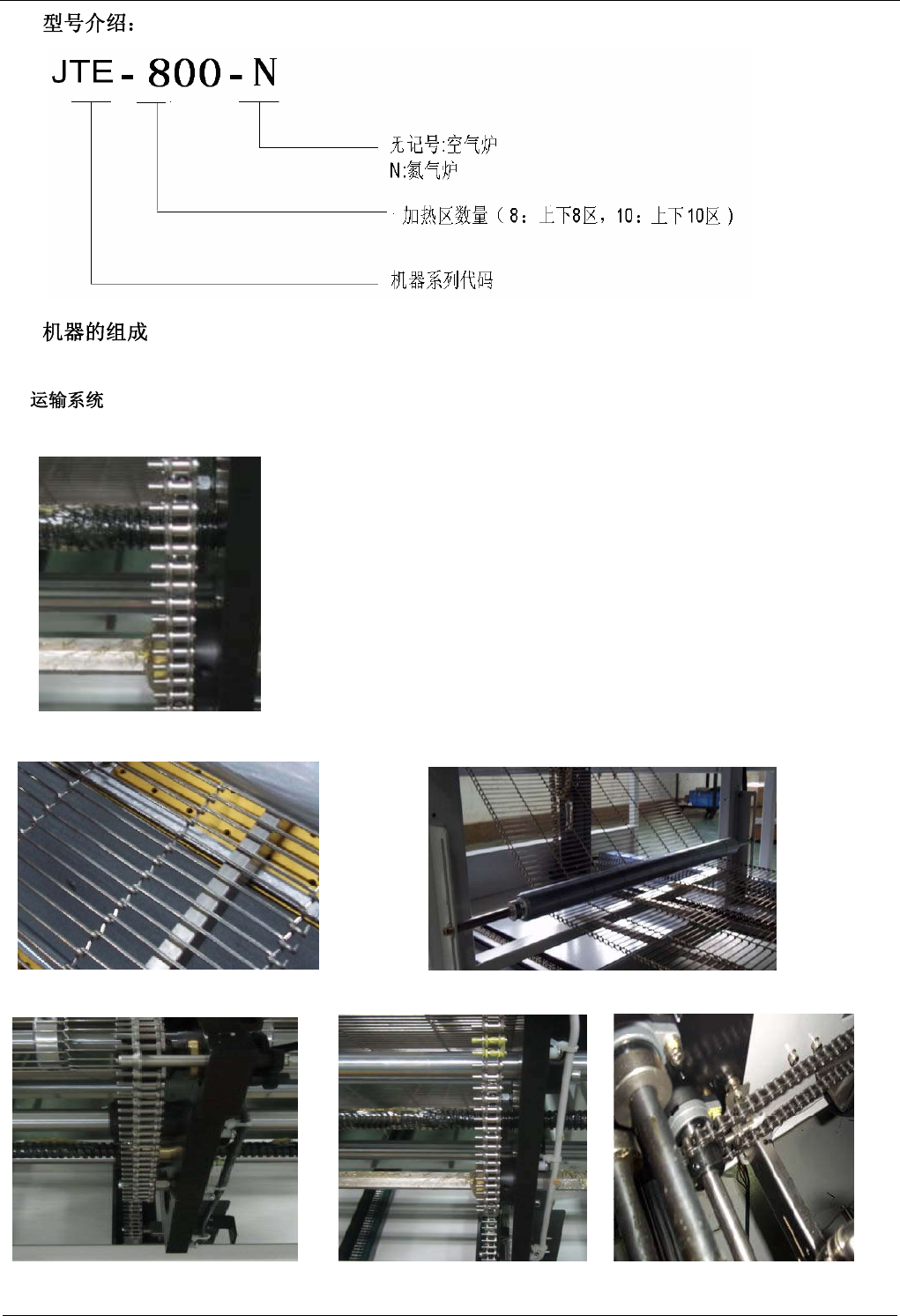

本设备主要由运输系统 、加热系统、冷却系统、排废系统、控制系统等几部份组成
1
（1）链条
(2) 网带
（
3
）传动组件
入口
出口
主传动组件
网 带 张 紧 滚
筒

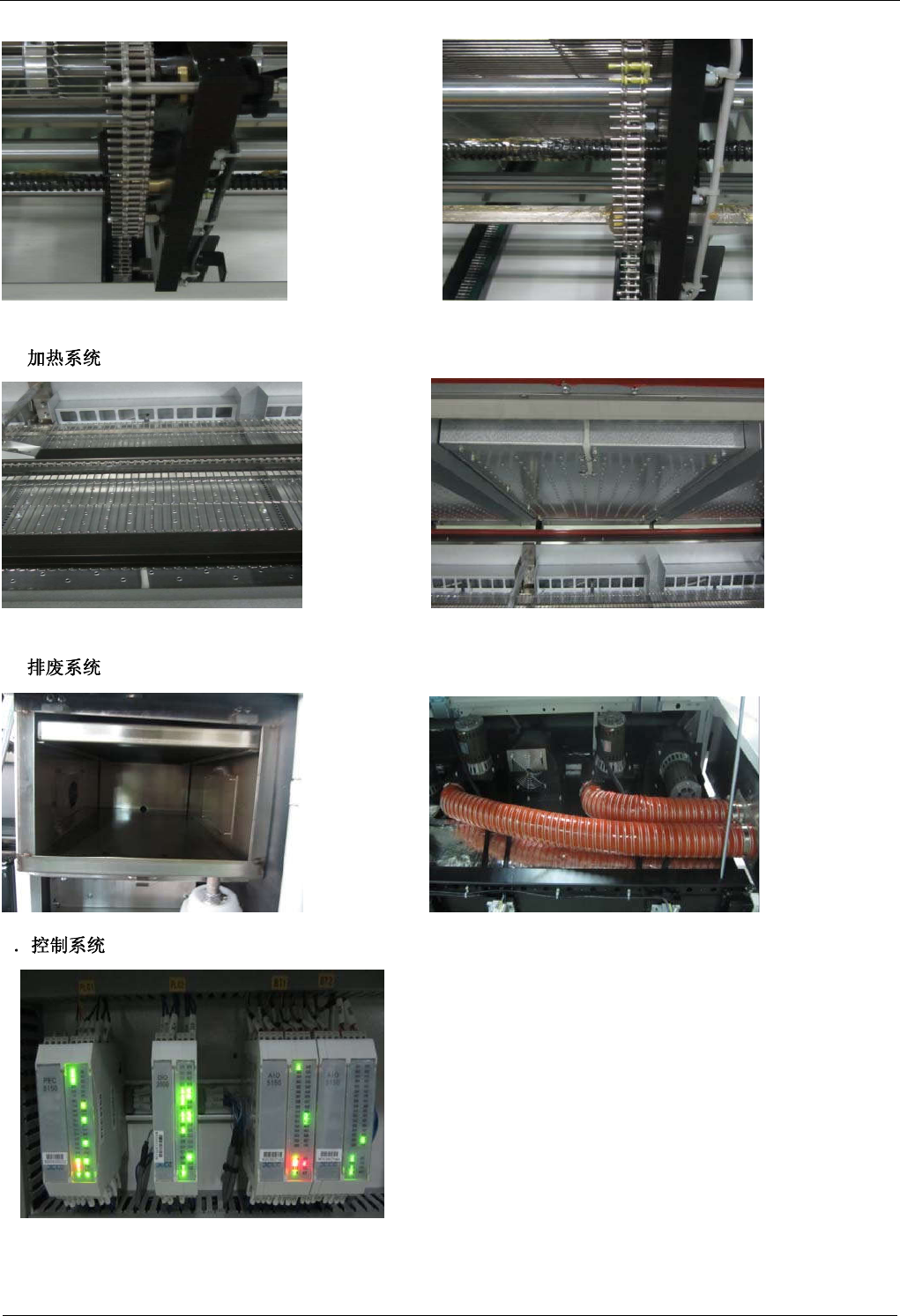

JTE 系列无铅回流焊机用户手册 概述
- 13 - 99
(4) 导轨调宽组件
入口调宽丝杆 出口调宽丝杆
2.
下炉胆
上炉胆
3.
5
电控箱
概述 JTE 系列无铅回流焊机用户手册
99
- 14 -
2.5
型 号 JTE-800 JTE--1000 JTE--800D JTE—1000D
加
热区数量 上8/下8 上10/下10 上8/下8 上10/下10
加
热区长度 3110mm 3892mm 3110mm 3892mm
冷
却区数量 2个（冷空气内循环式）
排
风量 10m
3
/min×2 以上
PCB最大宽度 400mm（选配：450mm） 250X2mm（单通道：50—450mm）
运
输方向 右→左(左→右OPTION)
运
输导轨固定方式 前端 (后端OPTION) 前后导轨固定，中央两条活动
运
输带高度 900±20mm
PCB运输方式 链传动+网传动（链传动+中央支撑OPTION；链条为单排链）
PCB板上部品高度 PCB板上30mm、下25mm
运
输带速度 300～2000mm/Min
电源 3ψ 380V 50/60HZ (3ψ220V 50/60HZ 以技术协议为准)
总功率 64KW 80KW 70KW 86 KW
启动功率 30KW 36KW 32KW 38 KW
正常工作消耗功率 Approx.10KW Approx.11KW Approx.11KW Approx 12 KW
升温时间 Approx. 30min Approx. 35min
温
度控制范围 室温～300℃
温
度控制方式 PID全闭环控制,SSR驱动
温
度控制精度 ±1℃
PCB板温度分布偏差 ±1.5℃
设置参数存储 可存多种设置参数
异常警报 温度异常 (恒温后超高温或超低温)
信
号灯塔 三灯式 黄－升温；绿－恒温；红－异常
外型尺寸 (LxWxH) 5378X1320X1490 6160X1539X1490 5378X1539X1490 6160X1539X1490
重量 Approx.2300kg Approx.2615kg Approx.2645kg Approx.3050kg
颜
色 计算机灰（以技术协议指定颜色为准）
噪音值 ≤75dB
