安全知识 JTE 系列无铅回流焊机用户手册 99 - 8 - C o n n e c t i n g c o n v e y o r a n d r e f l o w o v e n p a r a lle lis m w it h in ± 0 . 5 m m C o n n e c t i n g c o n v e y o r a n d r e f l o w o v e n f r o n t f i x c o n v e…

JTE 系列无铅回流焊机用户手册安全知识

- 7 - 99

T E M P E R A T U R E

H IG H

W E A R G L O V E S

请在进行操作时带防护手套，以免发

生危险。

在拆卸、检查及维修时，请断电操作，

防止高压危险。

在机器正常运行时，请勿接触机械传

动部分，以防机械夹手。

在进行任何重物操作时，当心压手。

安全知识 JTE 系列无铅回流焊机用户手册

- 8 -

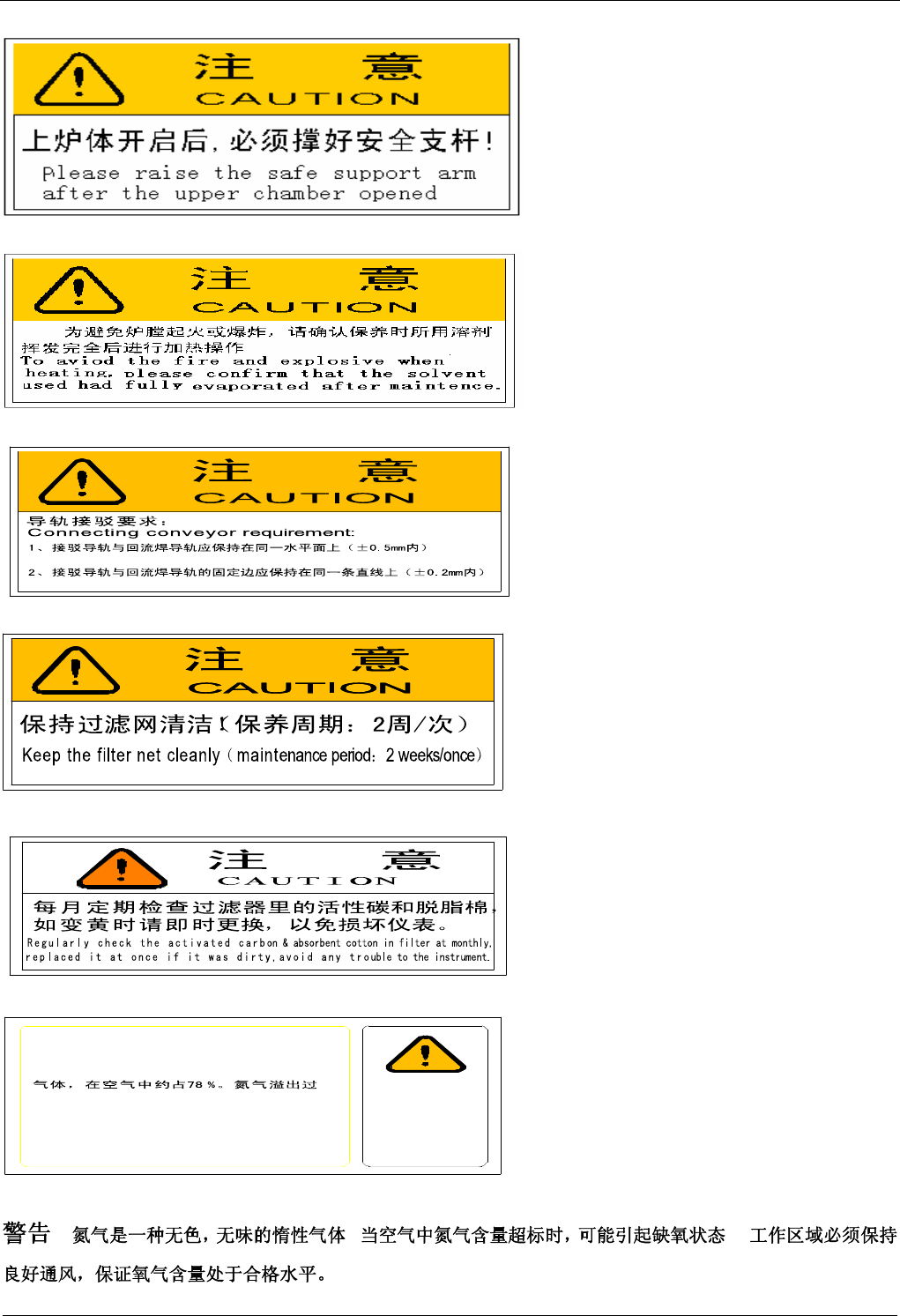

C o n n e c t i n g c o n v e y o r a n d r e f lo w o v e n par allelis m w ithin ±0 .5m m

C o n n e c t i n g c o n v e y o r a n d r e f lo w o v e n f r o n t f ix c onv ey or to b e a lign w ith in ± 0.2 m m

抽风

保持

警  告

   务必保证总抽风量不小于 2 0 m  / m i n

    氮气为无色、无嗅、无味的惰性

多将导致空气中氧浓度的下降，引起

人体的不适。

. ,

JTE 系列无铅回流焊机用户手册安全知识

- 9 - 99

1.4

该设备配置的三色灯(如右图)具有声光报警功能，设备在运行过程中出现异常情况，

三色灯将快速的做出警示反应，提醒操作人员，以免造成机器的损坏或其他事故。

三色灯的相关说明如下

颜色信号原因

红色报警机器发生异常状况，操作人员应检

查原因，并做出相应的处理

绿色 Ok 正常运行

黄色等待状态等待设置的参数(锡炉温度, 网带速

度, 氮气流量等) 达到相应值后进行

正常工艺操作。

1.5

该设备的前后左右四个角落都安装有急停按钮，特征是红色的按钮加黄色的说明标志（如下图），当遇到紧

急情况时，按下按钮，使其激活，机器将停止运行，并且报警，同时 PC 上也会有相应的显示，当紧急情况恢

复后，需将按钮弹起，并且在电脑中重置后方可进行机器的正常操作。
