JTE 系列无铅回流焊机用户手册 故障分析处理 - 51 - 99 1 检查与此加热区相对应的固态继电器是否有 24V 信号，固态继电器 是否有输出， 固态继电器指示灯亮表示有输出信号 （指示灯常亮表示该区 正处在加热状态，指示灯闪烁表示该区处在 PID 控制加热状态） . 2 检查该加热区空气开关是否闭合 . 3 检查热电偶与接线端子的联机是否接触良好，否则引起开 路； （电脑 上不显示实际温度） 4 检查热电偶是否有损坏； 5 断开…

100%1 / 100
故障分析处理 JTE 系列无铅回流焊机用户手册
99
- 50 -
检查方面如下：
网线 检查网线本身及其连接是否正常.
PLC
（
1
）检查
PEC8150
灯是否亮，如果熄灭，请检查保险丝
FU1
是否烧断，
（
2
）如果上述没有问题请检查通讯接口是否连接正常。
电源开关
用万能表测试开关电压，如果没有24V电压信号请检查:(1) 该开关的
进线有无电压
(2)
开关本身是否已经损坏
.
软件部分
（
1
）防火墙是否打开。
（
2
）是否安装了阻止该软件正常操作的杀毒软件。
（3）是否打开了和该操作系统相冲突的程序。
加 热 区 产 生 温 度 异
常 报 警 或 温 度 上 不
去。
该机所有的加热器均工作在 380V、三相 50～60HZ 的标准电压下，
固态继电器通过一个 24V 信号来开启.关闭加热器的电源，该机借助预先
设置在软件中的 PID 参数进行控制。在运行过程中，如果一个加热区产
生温度异常报警或温度上不去，检查以下几方面：
JTE 系列无铅回流焊机用户手册 故障分析处理
- 51 - 99
1
检查与此加热区相对应的固态继电器是否有 24V 信号，固态继电器
是否有输出，固态继电器指示灯亮表示有输出信号（指示灯常亮表示该区
正处在加热状态，指示灯闪烁表示该区处在 PID 控制加热状态）.
2
检查该加热区空气开关是否闭合.
3
检查热电偶与接线端子的联机是否接触良好，否则引起开路；（电脑
上不显示实际温度）
4
检查热电偶是否有损坏；
5
断开线路，检查加热组件的静态电阻，是否断路，用万用表测量
故障分析处理 JTE 系列无铅回流焊机用户手册
99
- 52 -

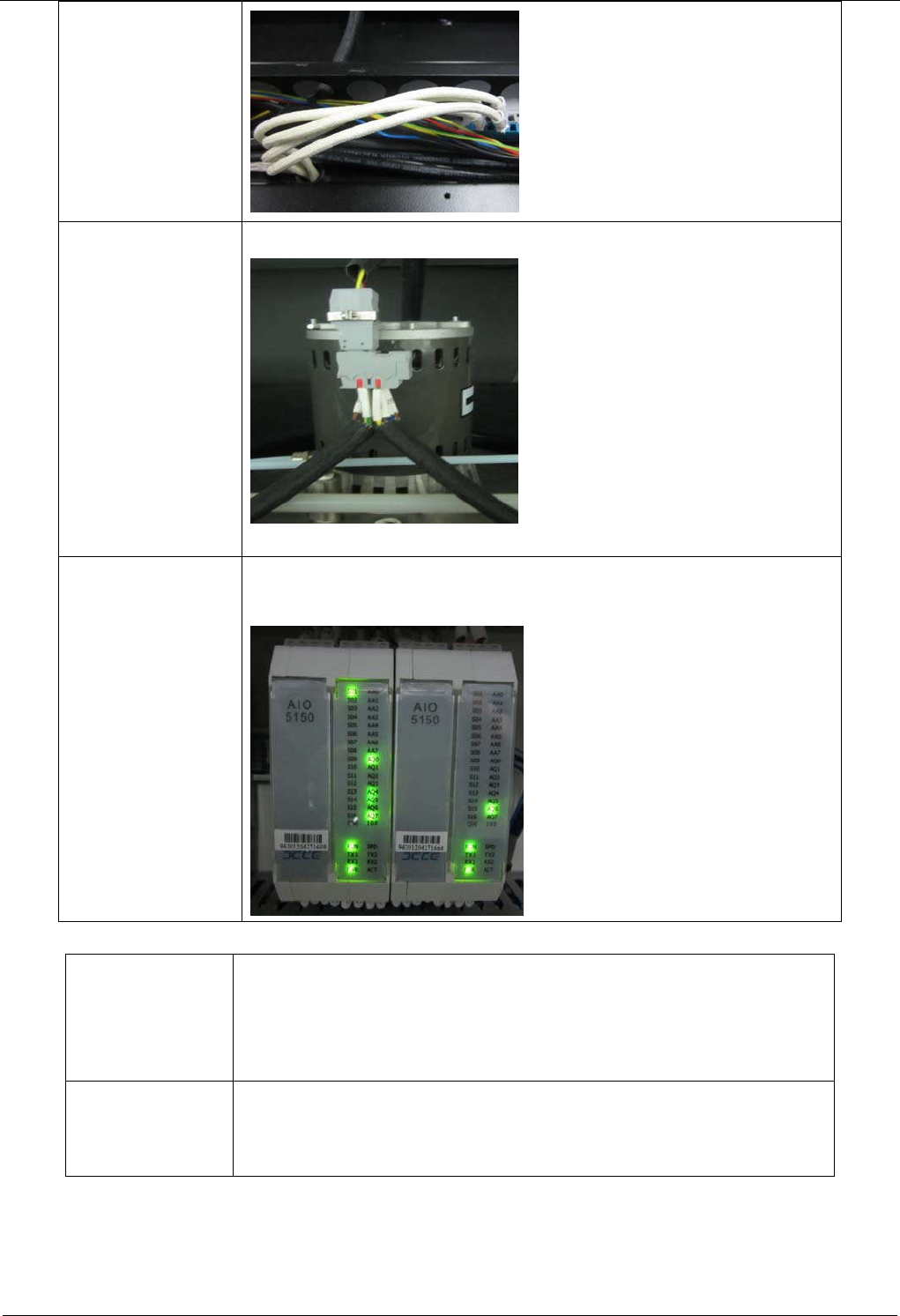

6
检查该区热风马达是否运行。
7
检查温度控制模块 AIO5150 是否有电，运行中，电源指示灯常亮，
TX1，RX1（TX2，RX1）交替闪烁表示正常。
传送链没有运转
传送带的速度是通过计算机软件程序、PLC 控制器、变频器、三相
变频马达等组成的闭环电路来控制。通过速度参数设定值的改变，即可增
大、 减小其传送速度。若运行选定的温度曲线后，传送链没有运转，请
检查以下几个方面：
1
紧急制是否处于按下状态
