故障分析处理 JTE 系列无铅回流焊机用户手册 99 - 48 -
JTE 系列无铅回流焊机用户手册 软件操作
- 47 - 99
4.5
1. JTE
系列全热风回流焊机有两个抽风口，直径均为
150mm
，通常情况排气量应为
10m
3
／
min X 2
以上。在实
际生产中，必须将两个抽风口与工厂的主通风道连接，否则，将有可能由于风速不稳定而造成焊接温度不稳定。
为了便于定期维护，排气通道必须与通风道进行镶嵌式活动连接。
2. UPS应处于常开状态。当遇到断电时，机器会自动接通内置的UPS，运输系统的传送电机会继续运转，将工
件从炉腔内运出，免受损失。
3.
若遇紧急情况，可以按下机器两端的“紧急制”。
4. 控制用计算机禁止作其它用途。
5. 测温插座、插头均不能长时间处于高温状态，所以每次测完温度后，务必迅速将测温线从炉中抽出以避免高
温变形。
6.
在安装程序完毕后，对所有的支持文件不要随意删改，以防止程序运行出现不必要的故障。
7. 各加热区温度设定参考：
JTE-800 JTE-800-N JTE-1000 JTE-1000-N 设定温度
温区 1 温区1 温区1 温区1 180~200℃
温区2,3,4,5,6 温区2,3,4,5,6 温区2,3,4,5,6,7,8 温区2,3,4,5,6,7,8 150~180℃
温区7 温区7 温区9 温区9 200~250℃
温区8 温区8 温区10 温区10 250~300℃
40 80

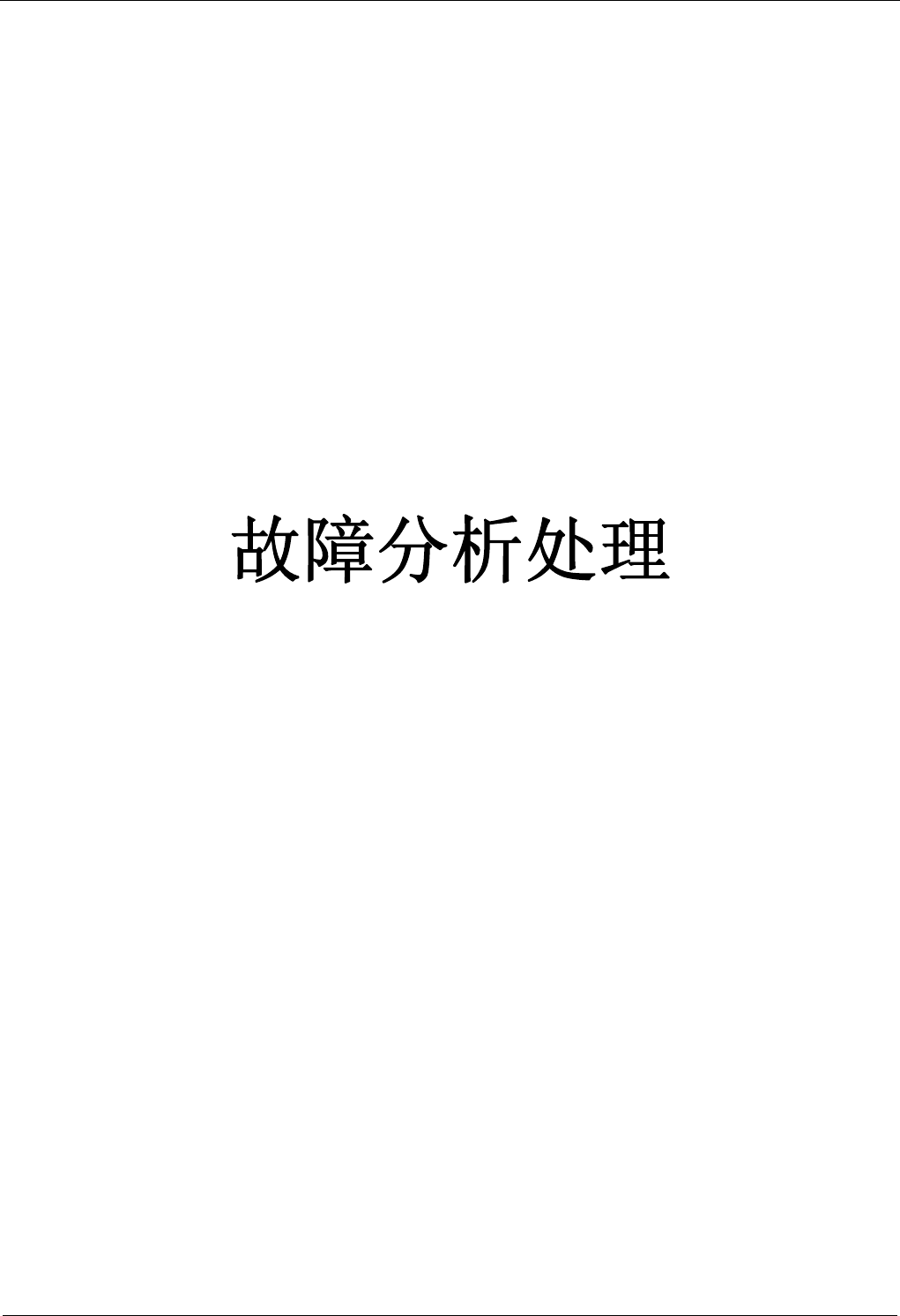

故障分析处理 JTE 系列无铅回流焊机用户手册
99
- 48 -
JTE 系列无铅回流焊机用户手册 故障分析处理
- 49 - 99

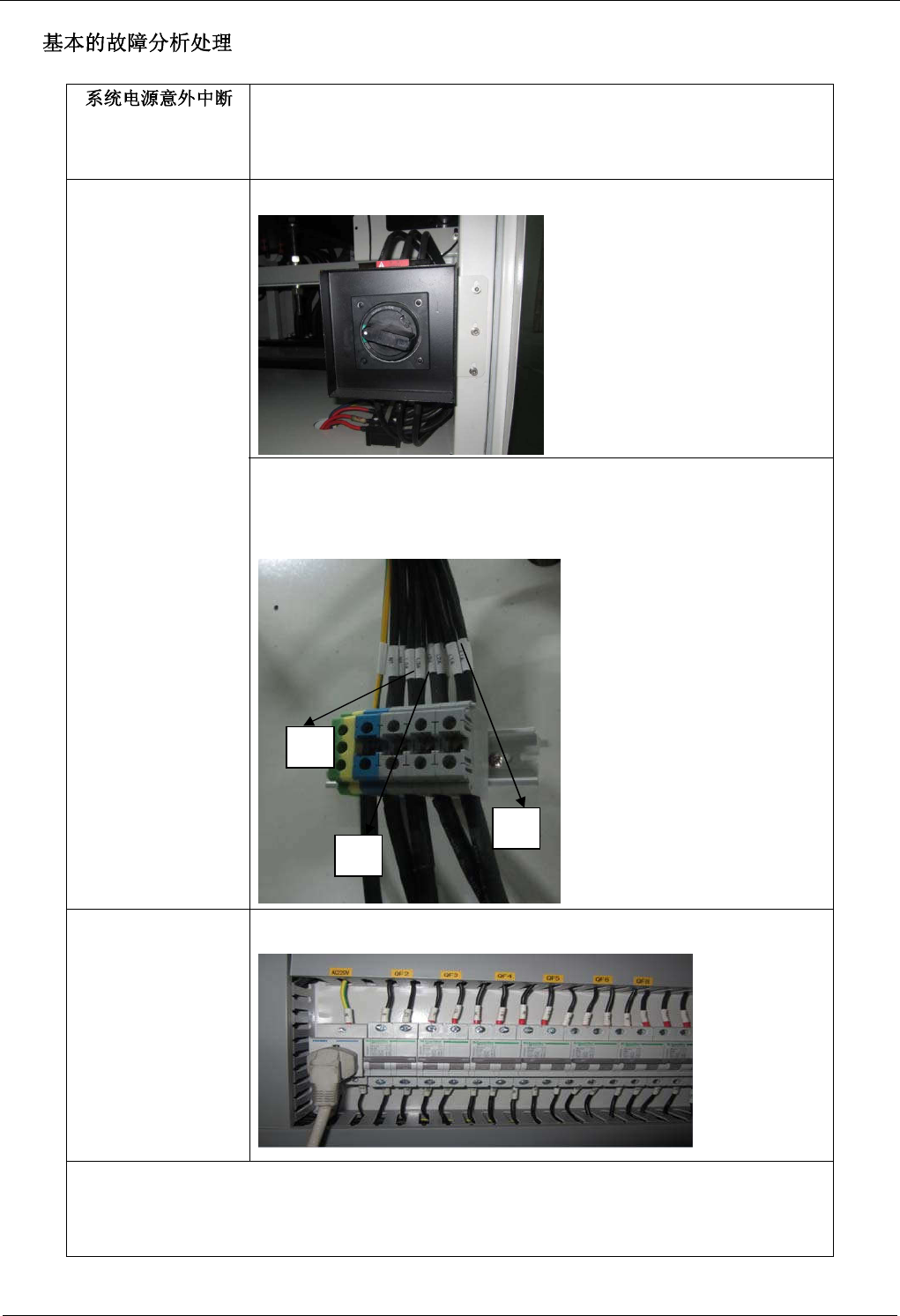

5.1
设备电源供给是50HZ，三相380V±10％。设备引出线与装在电源
供给箱中的空气开关连接后，提供给热源、电机、信息系统等各部分电
压，若系统电源意外中断，主要检查以下几方面：
检查总电源开关是否处于“
on
”的位置；
总电源
检查设备总电源电线有无松动并且测试电压是否满足所需要求用
万能表测其电压，用万能表的探针测试电源电线 L1, L2, L3. 的电压，
如电压表上所示电压不是所需电压。问题就在此处
空气开关 检查相应的空气开关是否正常的打开。
检查相关的中间继电器是否正常的工作。
.
L1
L3
L2
