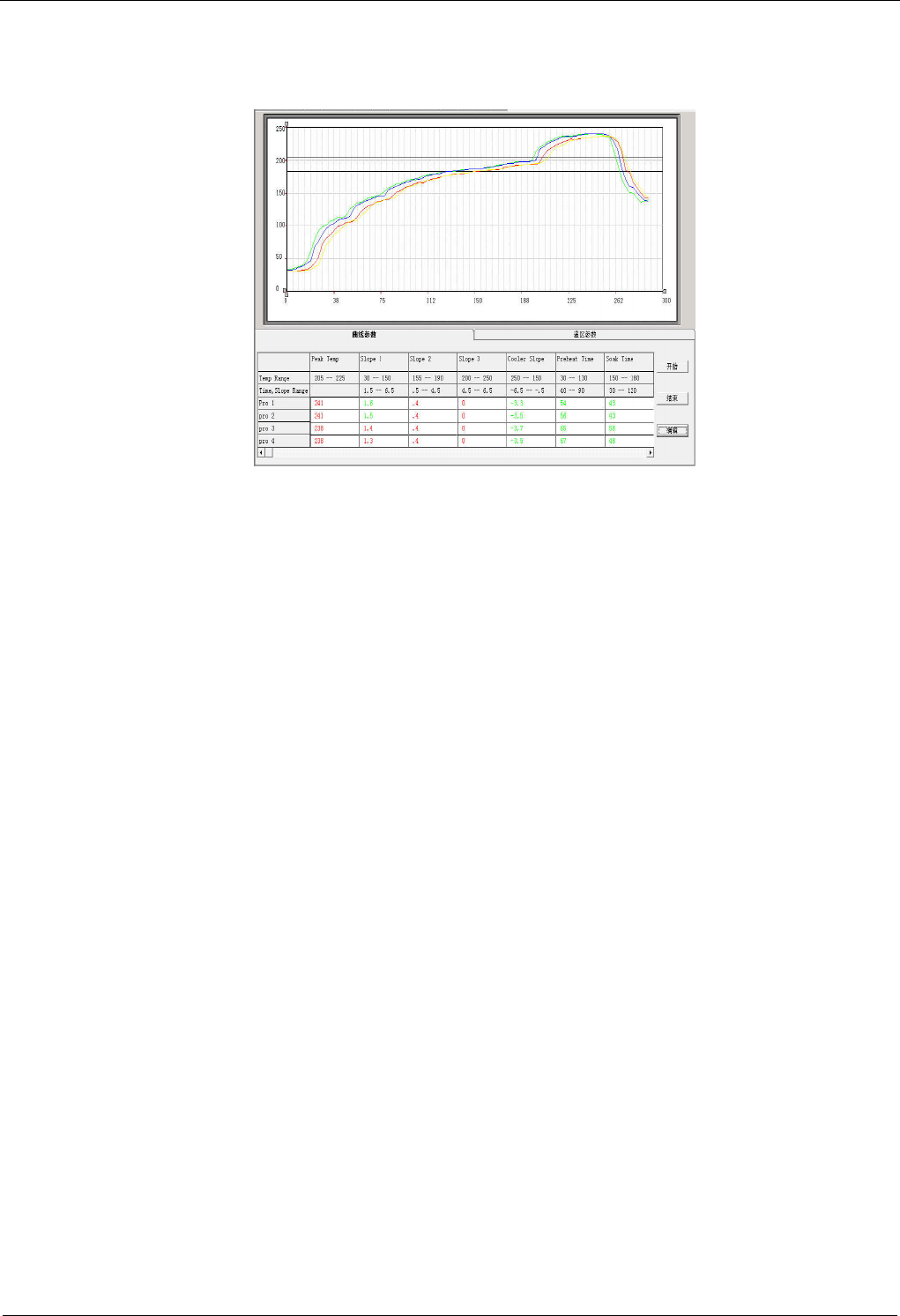

5．点击温度曲线测试栏内“开始”按钮，然后将测试板从炉子入口放入，待测试板从出口出来后，点击温度
曲线测试栏内“停止”按钮，则温度曲线测试完成，在温度曲线测试栏内会形成曲线及测试各点的工艺参数（如
下图所示）。
（5）检查并确保每个部分的冷却风机工作正常。
（
6
）
关机步骤
为避免风道及传输部件过热变形
,
本机设置为退出操作系统时
,
系统将自动进入冷却操作模式。关机操作步骤如
下：
1. 关闭加热，热风马达继续工作，系统冷却至设定的温度或时间,热风马达将关闭。
2.
控制系统自动关闭退到操作系统桌面。关闭操作系统。
用户可间隔 1 个月或若干月将软件安装目录中的”logdir”和”surdir”,”stadir”三个文件夹中以前日志文件或各温区监
控曲线的文件删除。
JTE 系列无铅回流焊机用户手册 软件操作
- 23 - 99
软件操作 JTE 系列无铅回流焊机用户手册
99
- 24 -
4.1
出厂前，所配主控机内的控制系统已安装好。本系统要求分辨率在 1024×768，如因意外原因导致系统损
坏，需重新安装时请按以下步骤进行：
将本公司所提供的 JTE 系列软件光盘放入回流
焊计算机的光盘驱动器中，运行“setup.exe”文件。
系统便开始安装软件，出现如右图的画面，同
时拷贝所需的系统文件。
当拷贝完文件后，系统将显示如右图的画面。
按图中 “NEXT”将继续下一步安装
此时系统将显示如右图的画面。提示用户是否
需要改变系统默认的安装目录，建议用户采用系统
默认安装目录，若选择“Change…”，则可由用户
指定软件安装的目录。选择“NEXT”按钮将进入下
一步的安装
